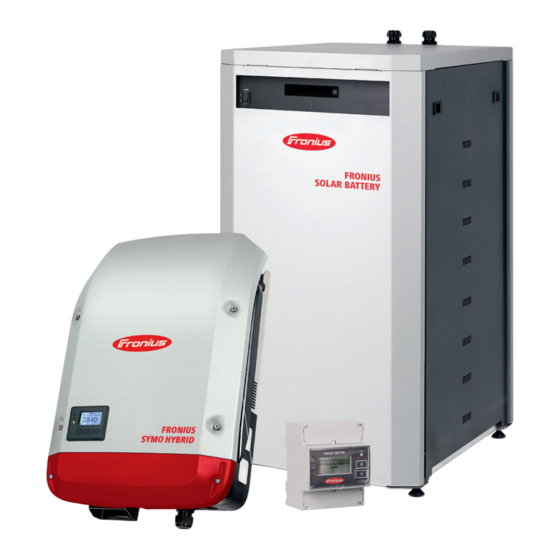

- Seite 1 / Perfect Charging / Perfect Welding / Solar Energy Installationsanleitung Fronius Energy Package Netzgekoppelter Wechselrichter 42,0426,0201,DE 011-06062019 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
-
Seite 3: Inhaltsverzeichnis
Batterie DC-Kabel am Wechselrichter anschließen................Übersicht DC-Verkabelung Fronius Energy Package................Modbus-Verkabelung am Wechselrichter anschließen................. Fronius Symo Hybrid, Fronius Solar Battery und Fronius Smart Meter verbinden ....... Wechselrichter an der Montagehalterung einhängen ................Wechselrichter an der Montagehalterung einhängen ................Erst-Inbetriebnahme .......................... - Seite 4 In das CONFIG Menü einsteigen......................Alternatives (Notstrom)-Setup wählen ....................Fronius Ohmpilot und Notstrombetrieb ....................Fronius Anlagenüberwachung installieren - Übersicht................Sicherheit .............................. Erstinbetriebnahme..........................Informationen zur Durchführung des Solar Web Assistenten ............... Hinweise zur Wartung ..........................Wartung ..............................Reinigung..............................
-
Seite 5: Standort-Wahl Und Montagelage
Standort-Wahl und Montagelage Erklärung Sicher- GEFAHR! heitshinweise Bezeichnet eine unmittelbar drohende Gefahr. ► Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge. WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. ► Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. -
Seite 6: Brandverhütung
Hinweis! Fronius übernimmt keine Kosten für Produktionsausfälle, Installateurskosten, etc., die auf Grund eines erkannten Lichtbogens und seinen Folgen entstehen können. Fronius übernimmt keine Haftung für Feuer und Brände, die trotz der integrierten Lichtbo- gen-Erkennung / Unterbrechung auftreten können (z.B. durch einen parallelen Lichtbo- gen). -
Seite 7: Bestimmungsgemäße Verwendung
Als nicht bestimmungsgemäß gilt: eine andere oder darüber hinausgehende Benutzung Umbauten am Wechselrichter, die nicht ausdrücklich von Fronius empfohlen werden das Einbauen von Bauteilen, die nicht ausdrücklich von Fronius empfohlen oder ver- trieben werden Betrieb mit einer nicht von Fronius empfohlenen Batterie Betrieb mit einem nicht von Fronius empfohlenen Energiezähler... - Seite 8 bei einer Höhenlage von: 2500 m DCmax DCmax 900 V 0 bis 2000m = 1000 V 2000 m 2000 m 2000 bis 2500m = 900 V DCmax 1000 V 2500 bis 3000m = 815 V 3000 bis 3400m = 750 V >...
-
Seite 9: Standort-Wahl Der Batterie
Die Luftstrom-Richtung innerhalb des Wechselrichters verläuft von rechts nach oben (Kaltluft-Zufuhr rechts, Warmluft-Abfuhr oben). Die Abluft kann eine Temperatur von 70° C erreichen. Bei Einbau des Wechselrichters in einen Schaltschrank oder einen ähnlichen, abge- schlossenen Raum durch Zwangsbelüftung für eine ausreichende Wärmeabfuhr sorgen Soll der Wechselrichter an Außenwänden von Viehställen montiert werden, vom Wech- selrichter zu Lüftungs- und Gebäudeöffnungen einen Mindestabstand von 2 m in allen Richtungen einhalten. -
Seite 10: Montagelage Des Wechselrichters
* für das Einbauen der Batteriemodule in den Batterieschrank wird ein seitlicher Abstand von 500 mm benötigt Installation nur auf ebenem, festem und nicht brennbarem Untergrund Max. Umgebungstemperaturen: von +5 °C bis + 35 °C (+41 °F bis + 95 °F) relative Luftfeuchte: 0 - 95 % Montagelage des Wechselrichters... -
Seite 11: Montagelage Der Batterie
Den Wechselrichter nicht in Horizontallage an einer senkrechten Wand oder Säule montieren. Den Wechselrichter nicht mit den Anschlüssen nach oben an einer senk- rechten Wand oder Säule montieren. Den Wechselrichter nicht überhängend mit den Anschlüssen nach oben montieren. Den Wechselrichter nicht überhängend mit den Anschlüssen nach unten montieren. -
Seite 12: Batterie Zusammenbauen Und Anschließen
Batterie zusammenbauen und anschließen Sicherheit WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch Netzspannung und DC-Spannung von den Solarmodulen, welche Licht aus- gesetzt sind. ► Vor sämtlichen Anschlussarbeiten dafür sorgen, dass AC- und DC-Seite vor der Solar Battery spannungsfrei sind. ►... -
Seite 13: Controller In Batterieschrank Einbauen Und Verkabeln
* Befestigungsmaterial ist nicht im Lieferumfang ent- halten Controller in Bat- terieschrank ein- bauen und verkabeln... -
Seite 15: Batteriemodule In Batterieschrank Einbauen
Batteriemodule in Es müssen mindestens drei und es können bis zu maximal acht Batteriemodule in den Bat- Batterieschrank terieschrank eingebaut werden. einbauen... -
Seite 16: Batteriemodule Verkabeln
Batteriemodule verkabeln... -
Seite 17: Datenverkabelung Innerhalb Der Batterie Herstellen
Datenverkabe- lung innerhalb der Batterie her- stellen... -
Seite 18: Modbus-Verkabelung An Der Fronius Solar Battery Anschließen
Modbus-Verkabe- lung an der Froni- us Solar Battery anschließen... -
Seite 19: Abschlusswiderstand Modbus-Verkabelung
Data (Recommended cable: Li2YCY(TP) or CAT6a) OPTION 3 OPTION 3 OUTPUT RS 485 D+ / D- max. max. 300 m 300 m 120 Ω Data (Recommended cable: Li2YCY(TP) or CAT6a) *) Abschlusswiderstand R 120 Ohm liegt beim Fronius Smart Meter bei... -
Seite 20: Dc-Kabel An Der Fronius Solar Battery Anschließen
DC-Kabel an der Fronius Solar Battery anschlie- ßen 20 A / 1 kV / fast... -
Seite 21: Batterieschrank Schließen
Batterieschrank Spannung zwischen U und U schließen überprüfen Eingebaute Batteriemodule 100 V 175 V 130 V 230 V 160 V 290 V 200 V 345 V 230 V 400 V 260 V 460 V Alle Erdungsverbindungen überprü-... -
Seite 22: Montagehalterung Des Wechselrichters Montieren
Montagehalterung des Wechselrichters montieren Sicherheit WARNUNG! Gefahr durch Restspannung von Kondensatoren. Ein elektrischer Schlag kann die Folge sein. ► Entladezeit der Kondensatoren abwarten. Die Entladezeit beträgt 5 Minuten. VORSICHT! Gefahr durch Verschmutzung oder Wasser an den Anschlussklemmen und Kontak- ten des Anschlussbereiches des Wechselrichters. Beschädigung des Wechselrichters kann die Folge sein. -
Seite 23: Montagehalterung Nicht Verziehen Oder Deformieren
Montagehalte- Hinweis! Bei der Montage der Montagehalterung an der Wand oder an einer Säule darauf rung nicht verzie- achten, dass die Montagehalterung nicht verzogen oder deformiert wird. hen oder deformieren... -
Seite 24: Montagehalterung Auf Einer Wand Montieren
Wand darauf achten, dass die Montagehalterung nicht verzogen oder deformiert wird. Montagehalte- Bei der Montage des Wechselrichters auf rung auf einem einem Mast oder Träger empfiehlt Fronius Mast oder Träger das Mast-Befestigungsset „Pole clamp“ montieren (Bestell-Nr. SZ 2584.000) der Firma Rittal GmbH. -
Seite 25: Montagehalterung Auf Metallträger Montieren
Montagehalte- Die Montagehalterung muss an mindestens 4 Punkten befestigt werden. rung auf Metall- träger montieren min. 4x... -
Seite 26: Wechselrichter Am Öffentlichen Netz Anschließen (Ac-Seite)
Leistungsteil und Anschlussbereich voneinander getrennt sind. ► Das Leistungsteil darf nur im spannungsfreien Zustand von der Montagehalterung ge- trennt werden. ► Wartungs- und Service-Tätigkeiten im Leistungsteil des Wechselrichters dürfen nur von Fronius-geschultem Servicepersonal durchgeführt werden. VORSICHT! Beschädigungsgefahr des Wechselrichters durch nicht ordnungsgemäß angezoge- ne Anschlussklemmen. -
Seite 27: Ac Anschlussklemmen
AC Anschluss- Schutzleiter / Erdung klemmen L1-L3 Phasenleiter Neutralleiter max. Kabelquerschnitt pro Leiterkabel: 16 mm² min. Kabelquerschnitt pro Leiterkabel: entsprechend dem AC-seitig abgesicherten Wert aber mindestens 2,5 mm² Die AC Kabel können ohne Ader-Endhül- sen in den AC Anschlussklemmen ange- schlossen werden. -
Seite 28: Kabelquerschnitt Des Ac-Kabels
Kabelquerschnitt Bei serienmäßiger metrischer Verschraubung M32 mit Reduzierungsstück: des AC-Kabels Kabeldurchmesser von 7 - 15 mm Bei metrischen Verschraubung M32 (Reduzierungsstück entfernt): Kabeldurchmesser von 11 - 21 mm (bei einem Kabeldurchmesser von unter 11 mm verringert sich die Zugentlastungs-Kraft von 100 N auf max. 80 N) Bei Kabeldurchmessern größer als 21 mm muss die M32 Verschraubung durch eine M32 Verschraubung mit erweitertem Klemmbereich getauscht werden - Artikelnummer: 42,0407,0780 - Zugentlastung M32x1,5 KB 18-25. -
Seite 29: Verlegung Der Ac-Kabel
Verlegung der Hinweis! AC-Kabel Beim Anschließen der AC-Kabel an den AC-Klemmen mit den AC-Kabeln Schlaufen bilden! Beim Fixieren der AC-Kabel mittels metrischer Verschraubung darauf achten, dass die Schlaufen nicht über den Anschlussbereich hinausstehen. Der Wechselrichter lässt sich unter Umständen sonst nicht mehr schließen. WICHTIG! Der Schutzleiter PE des AC-Kabels muss so verlegt werden, dass dieser im Falle eines Versagens der Zugentlastung als letzter getrennt wird. -
Seite 30: Maximale Wechselstrom-Seitige Absicherung
Generell reicht für diesen Fall ein Fehlerstrom-Schutzschalter Typ A mit mindestens 100 mA Auslösestrom aus. In Einzelfällen und abhängig von den lokalen Gegebenheiten kön- nen jedoch Fehlauslösungen des Fehlerstrom-Schutzschalters Typ A auftreten.Aus die- sem Grund empfiehlt Fronius einen für Frequenzumrichter geeigneten Fehlerstrom- Schutzschalter zu verwenden. -
Seite 31: Solarmodul-Stränge Am Wechselrichter Anschließen
Leistungsteil und Anschlussbereich voneinander getrennt sind. ► Das Leistungsteil darf nur im spannungsfreien Zustand von der Montagehalterung ge- trennt werden. ► Wartungs- und Service-Tätigkeiten im Leistungsteil des Wechselrichters dürfen nur von Fronius-geschultem Servicepersonal durchgeführt werden. VORSICHT! Beschädigungsgefahr des Wechselrichters durch nicht ordnungsgemäß angezoge- ne Anschlussklemmen. -
Seite 32: Allgemeines Über Solarmodule
Temperatur-Koeffizienten am Datenblatt der Solarmodule beachten. Exakte Werte für die Dimensionierung der Solarmodule liefern hierfür geeignete Be- rechnungsprogramme, wie beispielsweise der Fronius Solar.configurator (erhältlich unter http://www.fronius.com). Hinweis! Vor Anschluss der Solarmodule überprüfen, ob der für die Solarmodule aus den Herstellerangaben ermittelte Spannungs-Wert mit der Realität übereinstimmt. -
Seite 33: Dc Anschlussklemmen
DC Anschluss- max. Kabelquerschnitt pro DC Kabel: D+ / D- Strings klemmen 10 mm² min. Kabelquerschnitt pro DC Kabel: 2,5 mm² Die DC Kabel können ohne Ader-Endhül- sen in den DC Anschlussklemmen ange- schlossen werden. Um eine effektive Zugentlastung der So- larmodul-Stränge zu gewährleisten, aus- schließlich gleich große Kabelquerschnitte verwenden. -
Seite 34: Pole Der Solarmodule Nicht Erden
Pole der Solarmo- Der Hybrid-Wechselrichter ist ein trafoloses dule nicht erden Gerät. Die einzelnen Pole der Solarmodule dürfen nicht geerdet werden. Solarmodul- Stränge - Polarität 900V VORSICHT! und Spannung 815V 750V prüfen Gefahr möglicher Schäden am Wechsel- richter! Polarität und Spannung der Solarmodul- Stränge vor dem Anschließen überprüfen: die Spannung darf folgende Werte nicht überschreiten:... - Seite 35 D > 6 mm 15 mm 70 mm Torque (Nm / lbf.in.) → see printing near wire terminal...
-
Seite 36: Verlegung Der Dc-Kabel
Verlegung der Werden DC-Kabel über die Welle des DC- DC-Kabel Hauptschalters oder quer über den DC- Hauptschalter Anschlussblock verlegt, könnten diese beim Einschwenken des Wechselrichters beschädigt werden oder der Wechselrichter lässt sich nicht ein- schwenken. WICHTIG! DC-Kabel nicht über die Welle des DC-Hauptschalters und nicht quer über den DC-Hauptschalter Anschlussblock ver- legen! -
Seite 37: Batterie Am Wechselrichter Anschließen
Batterie am Wechselrichter anschließen Fronius Solar Wichtig! Spannung der Batteriemodule Solar batteries Umin Umax Battery - Span- prüfen! 100 V 175 V nung prüfen 130 V 230 V 160 V 290 V 200 V 345 V 230 V 400 V... - Seite 38 Battery OFF Battery ON Torque (Nm / lbf.in.) → see printing near wire terminal...
-
Seite 39: Übersicht Dc-Verkabelung Fronius Energy Package
WICHTIG! Der Betrieb des Wechselrichters mit einem freien ausgebrochenen Optionskar- lung am Wechsel- ten-Fach ist nicht zulässig. richter Für diesen Fall ist bei Fronius eine entsprechende Blindabdeckung (42,0405,2020) als Op- anschließen tion verfügbar. WICHTIG! Werden Datenkommunikations-Kabel in den Wechselrichter eingeführt, folgen- de Punkte beachten: je nach Anzahl und Querschnitt der eingeführten Datenkommunikations-Kabel die... - Seite 40 5 - 12 Nm...
-
Seite 41: Fronius Symo Hybrid, Fronius Solar Battery Und Fronius Smart Meter Verbinden
Fronius X2-3: + X2-7: 1 * optional Fronius Symo Hy- Hier wird die Verbindung der Datenleitung zwischen Fronius Smart Meter, Fronius Solar brid, Fronius So- Battery und Fronius Symo Hybrid dargestellt: lar Battery und Fronius Smart OPTION 1 OPTION 1... -
Seite 42: Wechselrichter An Der Montagehalterung Einhängen
Wechselrichter an der Montagehalterung einhängen Wechselrichter WARNUNG! an der Montage- halterung einhän- Gefahr durch unzureichende Schutzleiter-Verbindung. Schwerwiegende Personen- und Sachschäden können die Folge sein. ► Die Gehäuse-Schrauben stellen eine geeignete Schutzleiter-Verbindung für die Er- dung des Gehäuses dar und dürfen keinesfalls durch andere Schrauben ohne zuver- lässige Schutzleiter-Verbindung ersetzt werden! Die seitlichen Bereiche des Gehäusedeckels sind so ausgelegt, dass diese als Halte- und Tragegriffe fungieren. -
Seite 44: Erst-Inbetriebnahme
Erst-Inbetriebnahme Erst-Inbetrieb- WARNUNG! nahme des Wech- selrichters Fehlbedienung und fehlerhaft durchgeführte Arbeiten können schwerwiegende Per- sonen- und Sachschäden verursachen. Die Inbetriebnahme des Hybrid-Systems darf nur durch geschultes Personal und nur im Rahmen der technischen Bestimmungen erfolgen. Vor der Installation und Inbetriebnahme die Installationsanleitung und Bedienungsanleitung lesen. - Seite 45 Brasil: > 3,6 kVA IT4B Italia: Dimensioni impianto <= 11,08 kVA con la batteria Schweiz / Suisse / Svizzera / Svizra Italia: Dimensioni impianto >= 11,08 kVA Chile IT5B Italia: Dimensioni impianto >= 11,08 kVA con la batteria Cyprus NIE1 Nordirland Česko Nederland...
-
Seite 46: Notstromfunktion Aktivieren
Richtige Verkabelung des Notstromsystems in der Elektroinstallation (siehe Doku- ment „Fronius Energy Package - Beispiele Notstrom-Umschaltung“) Der Zähler (Fronius Smart Meter) muss im Einspeisepunkt montiert und konfiguriert werden Aktuelle Firmware am Wechselrichter - falls erforderlich, Firmware-Update durchfüh- Alternatives (Notstrom)-Setup im CONFIG Menü des Wechselrichters auswählen (siehe Installationsanleitung) Die erforderlichen Einstellungen im Bereich Notstrom im Menü... -
Seite 47: Alternatives (Notstrom)-Setup Wählen
Taste ‘Enter’ drücken Fronius Ohmpilot Der Fronius Ohmpilot ist nicht für den Notstrombetrieb geeignet. und Notstrombe- Wenn ein Fronius Ohmpilot vorhanden ist diesen außerhalb des Notstromzweiges instal- trieb lieren WICHTIG! Im Notstromfall kann der Ohmpilot aus regelungstechnischen nicht betrieben werden. Dies kann bei einem Stromausfall zu einem Ausfall der Notstromversorgung füh- ren. -
Seite 48: Fronius Anlagenüberwachung Installieren - Übersicht
WICHTIG! Die Installation der Fronius Anlagenüberwachung setzt Kenntnisse aus der Netzwerk-Technologie voraus. Erstinbetriebnah- WICHTIG! Mit der Fronius Solar.web App kann die Erstinbetriebnahme der Fronius Anla- genüberwachung wesentlich erleichtert werden. Die Fronius Solar.web App ist im jeweili- gen App-Store verfügbar. oder https://wizard.solarweb.com... - Seite 49 Installation mittels Solar.web App Installation mittels Web-Browser Fronius Solar.web App herunterladen Endgerät mit dem WLAN Access Point verbinden SSID = FRONIUS_239.xxxxx (4-8 stellig) nach einem Netz mit dem Na- men „FRONIUS_239.xxxxx“ su- Fronius Solar.web App ausführen chen Verbindung zu diesem Netz her-...
-
Seite 50: Informationen Zur Durchführung Des Solar Web Assistenten
„Fronius Energy Package - Dynamische Leistungsreduzierung) Nach der Durchführung des Solar Web Assistenten wird automatisch eine Vollladung der Fronius Solar Battery durchgeführt, um alle Komponenten zu kalibrieren. Anschließend beginnt das System automatisch mit dem eingestellten Betriebsmodus. Diese Kalibrierladung erfolgt auch im laufenden Betrieb automatisch nach mehreren Lade- und Entladezyklen. -
Seite 51: Hinweise Zur Wartung
Hinweise zur Wartung Wartung Hinweis! Bei horizontaler Montagelage und bei Montage im Außenbereich: sämtliche Ver- schraubungen jährlich auf festen Sitz überprüfen! Wartungs- und Service-Tätigkeiten dürfen nur von Fronius-geschultem Servicepersonal durchgeführt werden. Reinigung Den Wechselrichter bei Bedarf mit einem feuchten Tuch abwischen. - Seite 52 FRONIUS INTERNATIONAL GMBH Vorchdorfer Straße 40, A-4643 Pettenbach, Austria E-Mail: sales@fronius.com www.fronius.com Under www.fronius.com/contact you will find the addresses of all Fronius Sales & Service Partners and locations...
