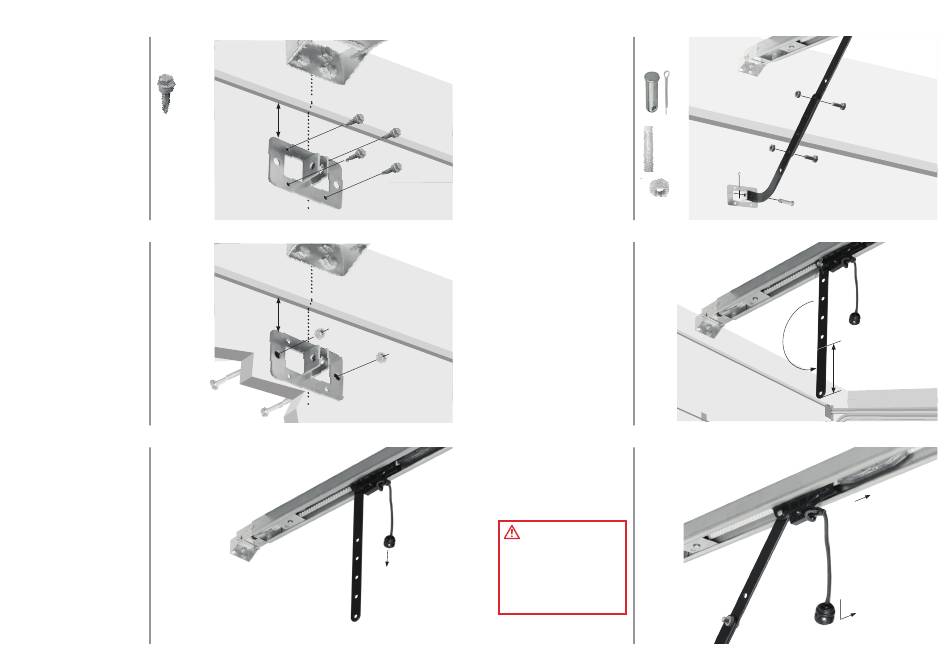

Montage der Torbefestigung

Die Oberkante der Befestigung
5-10 cm unter der Oberkante des
Garagentors oder direkt unter einem
tragenden Element im oberen Torbe- 4x
reich positionieren.
Befestigungslöcher bohren und
Halterung mit 4 selbstschneidenden
Schrauben montieren.
22
Alternativ Maschinenschrauben und
Muttern verwenden.
23
Den Laufwagen durch Ziehen am Griff
der Notentriegelung entriegeln.
16_Deutsch
5 - 10 cm
5 - 10 cm
24
Den gebogenen Torarm mit dem
zweiten kurzen Bolzen an der Torbefes-
tigung anbringen.
Den Bolzen mit einem Splint sichern.
Die Splintenden aufbiegen, um den
Splint gegen Herausfallen zu sichern.
Die Arme mit den Schrauben und 2x
Muttern verbinden. Dabei die Löcher
mit dem größtmöglichen Abstand 2x
wählen, um die Steifheit des Torarms
zu erhöhen.
25
Falls die Löcher im gebogenen und
geraden Torarm nicht fluchten, den
geraden Torarm umdrehen.
Weiter mit Schritt 23.
Falls erforderlich, kann der gerade Arm
am massiven Ende um bis zu 15 cm
gekürzt werden.
26
Den Laufwagen A am Griff der Noten-
triegelung über den Riemenverbinder B
ziehen, sodass er einrastet.
VORSICHT
- Falls Ihre Garage keinen zwei-
ten Eingang hat, das Notentrie-
gelungs-Set des Garagentor-
herstellers installieren, um bei
Fehlfunktionen das Tor öffnen
zu können.
≤ 15 cm
B
A
