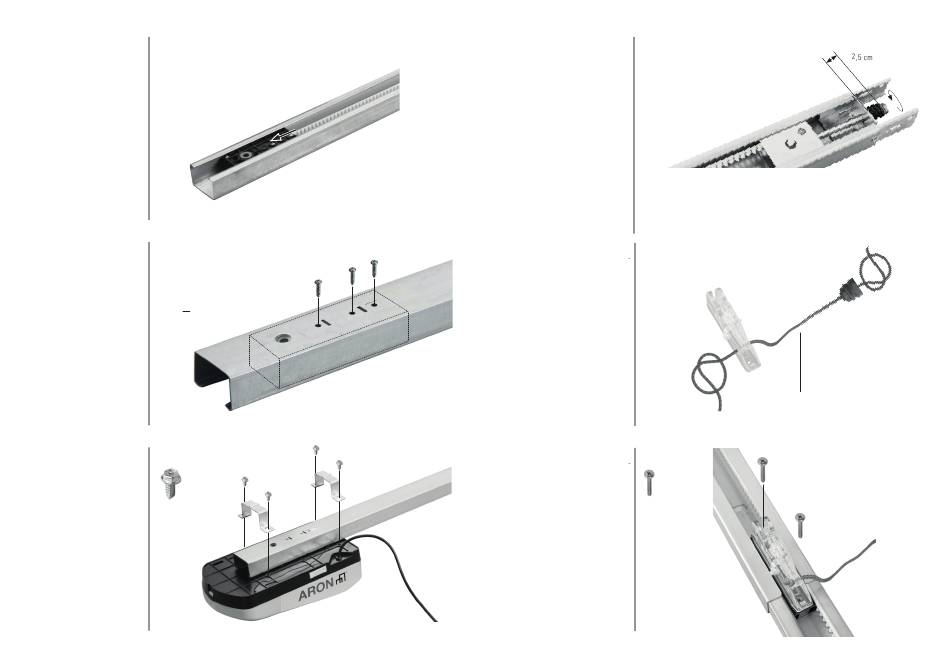

Ritzelmontage
Die Bohrlöcher in der Ritzeleinheit
unter die entsprechenden Löcher in der
Schiene bringen, und die
5
Die Schiene umdrehen. Die Ritzelein-
heit mit den zwei Kreuzschlitzschrau-
ben M5x15 befestigen. 3x
6
Motorkopf
Den Motorkopf mit der Schiene verbin-
den. Die Welle des Motorkopfes in die 4x
Ritzeleinheit einrücken.
Die zwei Befestigungsbügel auf die
Bohrungen im Motorkopf ausrichten.
Die Befestigungsbügel mit Hilfe der
vier gewindeschneidenden Schrauben
M6x16 befestigen. Andere Schrauben
können den Garagentorantrieb schwer
beschädigen.
10_Deutsch
7
Spannen des Zahnriemens
Den Zahnriemen durch Drehen der
Spannmutter nach rechts spannen, bis
die Feder auf 2,5 cm gedehnt ist.
Den Zahnriemen nicht überspannen.
8

Notentriegelung

Verbinden Sie den Laufwagenkopf
und den Griff der Notentriegelung mit
dem Seil. Die Knoten dürfen sich beim
Ziehen nicht lösen.
9
Laufwagenkopf
Befestigen Sie den Laufwagenkopf mit
den beiden Schrauben am Laufwagen. 2x
