10

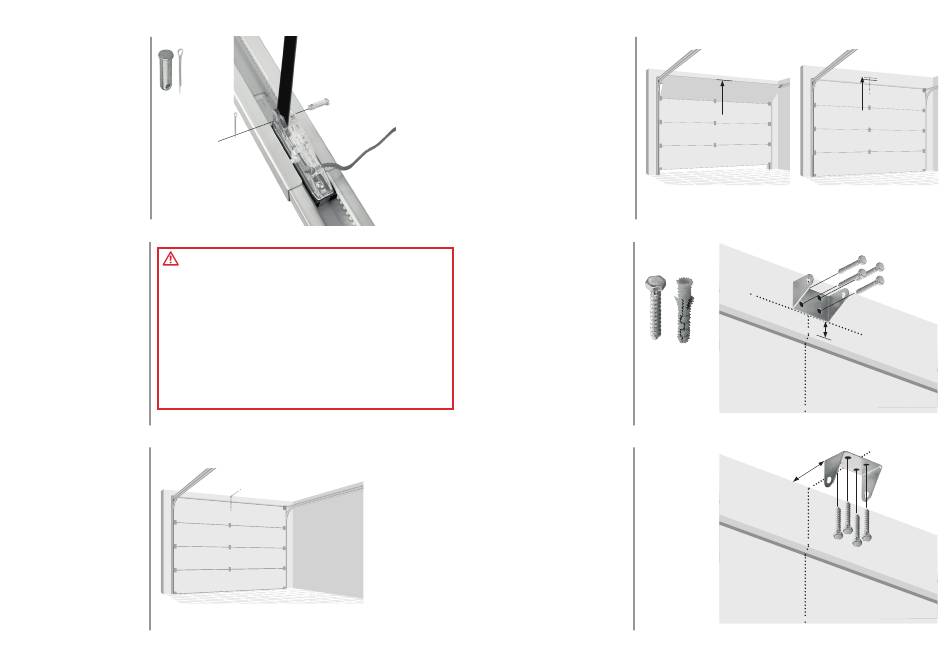

Gerader Torarm
Den geraden Torarm mit einem der kur-
zen Bolzen am Laufwagen anbringen.
Den Bolzen mit einem Splint sichern.
Die Splintenden aufbiegen, um den
Splint gegen Herausfallen zu sichern.
11
WARNUNG

Sturzhalterung montieren

Um mögliche schwere oder gar tödliche Verletzungen zu vermeiden:
Die Sturzhalterung muss mittig über - Eine Montagestelle wählen, hinter welcher sich keine Rohre oder Kabel befin-
dem Garagentor montiert werden.
den.
Falls dies nicht möglich ist, kann die - Die Sturzhalterung muss starr an einem tragenden Bauelement am Torsturz
Sturzhalterung auch bis zu 1 m rechts
oder an der Decke befestigt werden, da das Garagentor sonst möglicherweise
oder links von der Mitte angebracht nicht zurückfährt, wenn dies erforderlich ist. Die Sturzhalterung nicht an einer
werden. Trockenbauwand montieren.
- Falls die Befestigung oder das tragende Element an Mauerwerk montiert
Bei sehr geringem Kopfspiel kann die werden, müssen Betonanker verwendet werden.
Sturzhalterung bündig an der Decke
- Niemals versuchen, das Garagentor, Federn, Seile, Rollen, Konsolen oder
montiert werden. Beschläge zu lösen, zu bewegen oder einzustellen, da alle diese Teile unter
extremer Spannung stehen.
12

Waagerechte Ausrichtung

Das Garagentor schließen und die
vertikale Mittellinie des Garagentors
von innen markieren. Die Linie bis zum
Sturz über dem Tor verlängern.
Für die Deckenmontage die Linie bis
zur Decke verlängern.
12_Deutsch
13
Vertikale Ausrichtung für

Wandmontage

Das Garagentor bis zum höchsten
Punkt des Torlaufs öffnen. Eine
horizontale Linie auf dem Torsturz am
höchsten Punkt des Torlaufs plus 5 cm
markieren
14
Wandmontage
Die Sturzhalterung mit den Seiten nach
oben zeigend montieren. Die Halterung
wie abgebildet mit der Unterkante auf
der horizontalen Linie zentrieren.
Die Befestigungslöcher markieren und
bohren. Die Halterung mit geeigneten
Dübeln und Schrauben montieren.
15
Deckenmontage
Die Sturzhalterung nicht mehr als
15 cm von der Wand entfernt auf der
Markierung zentrieren.
Die Befestigungslöcher markieren und
bohren. Die Halterung mit geeigneten
Dübeln und Schrauben montieren.
höchster Punkt des höchster Punkt des
Torlaufs Torlaufs + 5 cm
4x
5 cm
höchster Punkt des Torlaufs
≤ 15 cm
Deutsch_13
