10

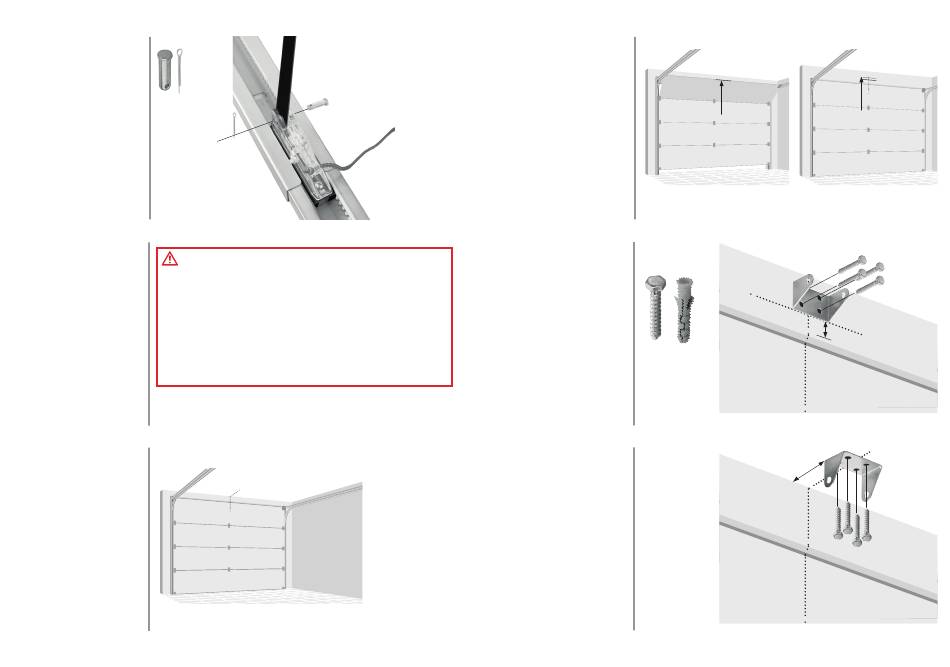

Rovné rameno dverí
Pripevnite rovné rameno dverí k zbera-
ču pomocou jedného krátkeho ramen-
ného hriadeľa.
Upevnite hriadeľ závlačkou.
Podoprite konzoly závlačky, aby sa
zaistili na mieste.
11
UPOZORNENIE
Inštalácia konzoly hlavy Aby nedošlo k možnému vážnemu zraneniu alebo smrti:
Konzolu hlavy by je potrebné namonto- - Vyberte miesto inštalácie, pod ktorým nie sú rúrky ani káble.
vať do stredu nad garážovými dverami.
- Konzola hlavy musí byť pevne pripevnená na konštrukčnú podperu na stene
Ak to nie je možné, môžete pripevniť hlavy alebo strope, inak by sa dvere garáže nemuseli v prípade potreby spustiť
konzolu hlavy maximálne 1 m vpravo
opačným smerom. Konzolu hlavy nemontujte na sadrokartón.
alebo vľavo od stredu. - V prípade montáže alebo konštrukčnej podpory do muriva sa musia použiť
Keď je medzera minimálna, konzolu hmoždinky do betónu.
hlavy možno namontovať zarovno so
- Nikdy sa nepokúšajte uvoľňovať, presúvať alebo nastavovať garážové dvere,
stropom. pružiny, káble, remenice, konzoly alebo ich technické vybavenie, ktoré sú
vystavované extrémnemu napätiu.
12
Horizontálne umiestnenie
Zatvorte dvere a poznačte vnútornú
vertikálnu stredovú os garážových
dverí. Predĺžte túto líniu na stenu hlavy
nad dverami.
Pri montáži na strop predĺžte líniu až
na strop.
156_Slovenský
13
Vertikálne umiestnenie pri montáži
na stenu
Otvorte dvere po najvyšší bod dráhy.
Nakreslite vodorovnú líniu na stene
hlavy v najvyššom bode dráhy plus
5 cm.
14
Montáž na stenu
Namontujte konzolu hlavy so stranami
smerujúcimi nahor. Upravte konzolu
podľa vyobrazenia so spodným okrajom
na horizontálnej línii.
Vyznačte upínacie otvory a vyvŕtajte
diery. Upevnite konzolu pomocou prís-
lušných uzávierok a skrutiek.
15
Držiak na strop
Vycentrujte konzolu hlavy na značku,
maximálne 15 cm od steny.
Vyznačte upínacie otvory a vyvŕtajte
diery. Upevnite konzolu pomocou prís-
lušných uzávierok a skrutiek.
najvyšší bod najvyšší bod
dráhy dráhy + 5 cm
4x
5 cm
najvyšší bod dráhy
≤ 15 cm
