Aron MOVE Montage- Und Gebrauchsanweisungen Seite 45

21

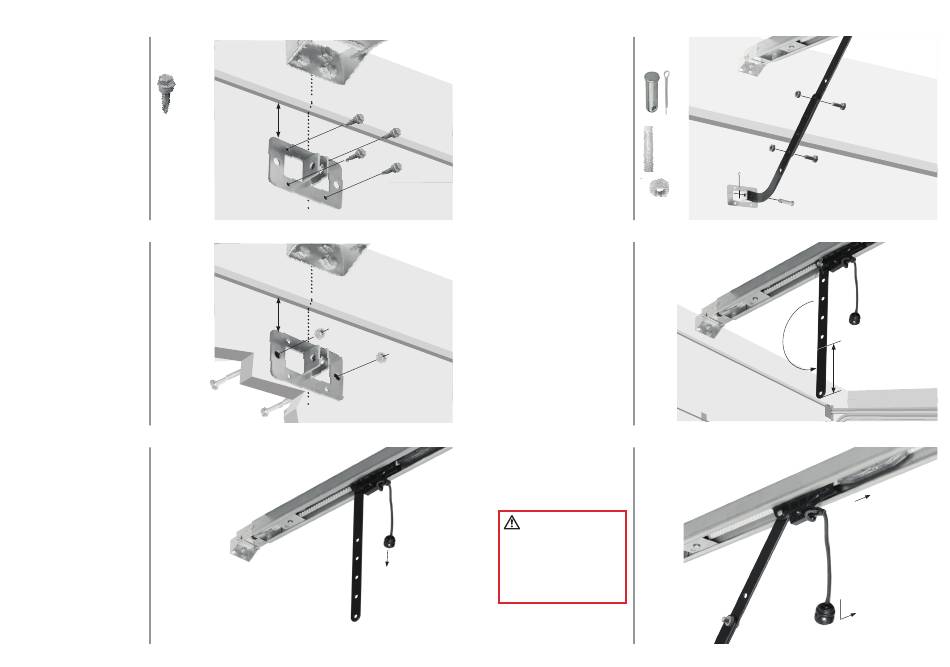

Montage van deurbeugel
Plaats de bovenste rand van de beugel
5-10 cm onder de bovenrand van de
deur, of direct onder een willekeurige
structurele ondersteuning aan de 4x
bovenkant van de deur.
Boor bevestigingsgaten en bevestig
met 4 zelftappende schroeven.
22
Gebruik als alternatief machinebouten
en moeren.
23
Maak de trolley los door aan de
noodontgrendeling te trekken.
88_Nederlands
5 - 10 cm
5 - 10 cm
24
Bevestig de gebogen deurarm aan de
deurbeugel met de tweede korte as.
Bevestig de as met een splitpen.
Klem de beugels van de splitpen om
hem op zijn plaats te bevestigen.
Verbind de armen met de bouten en
moeren. Kies gaten die zo ver mogelijk 2x
uit elkaar liggen om de stijfheid van de
deurarmen te vergroten. 2x
25
Als de gaten in de gebogen deurarm
en de rechte deurarm niet in lijn liggen,
draait u de rechte deurarm om.
Ga verder met stap 23.
Als het nodig is, mag u tot 15 cm ver-
wijderen vanaf het massieve uiteinde
van de rechte arm.
26
Trek de trolley A met de noodontgren-
delingshendel over de bandverbinder B
totdat ze op hun plaats klikken.
OPGELET
- Als uw garage geen tweede
ingang heeft, installeer dan een
noodontgrendelingskit van uw
garagedeurleverancier om de
deur te kunnen openen in geval
van storing.
≤ 15 cm
B
A
Nederlands_89
