21

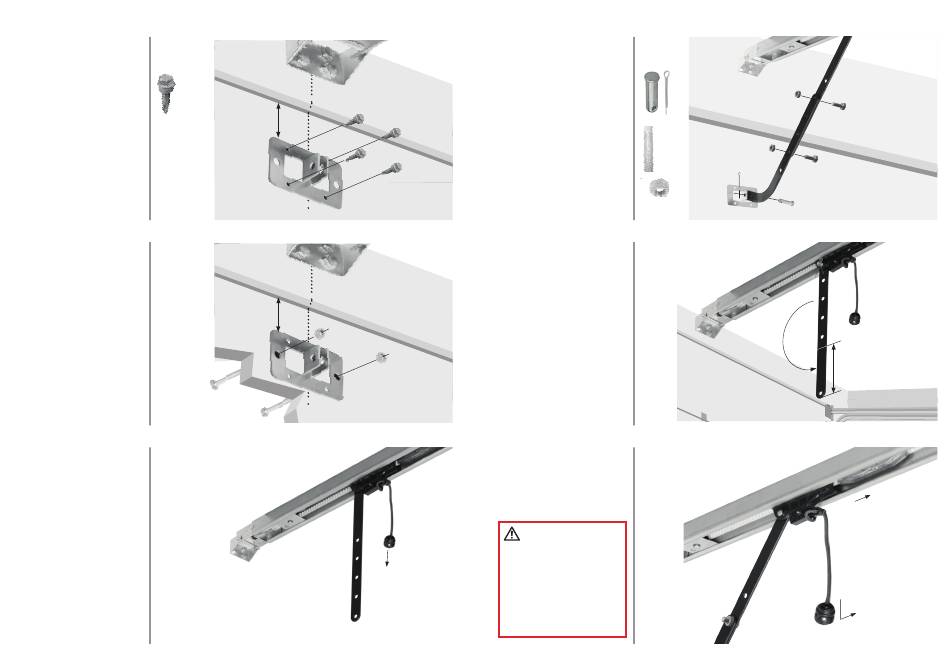

Supporto per staffa della porta
Posizionare il bordo superiore della
staffa 5-10 cm sotto il bordo superiore
della porta, o direttamente sotto qual-
siasi supporto strutturale attraverso la 4x
parte superiore della porta.
Praticare i fori di fissaggio e fissare
con 4 viti autofilettanti.
22
Utilizzare alternativamente bulloni per
macchinari e dadi.
23
Scollegare il carrello tirando la mani-
glia di rilascio di emergenza.
64_Italiano
5-10 cm
5 - 10 cm
24
Attaccare il braccio piegato per la
porta alla staffa della porta usando il
secondo albero con le spalle basse.
Fissare l'albero con una coppiglia.
Bloccare le alette della coppiglia per
fissarla in posizione.
Collegare i bracci usando le viti ed i 2x
dadi. Selezionare i fori ad una distanza
più lontana possibile per aumentare la 2x
rigidità del braccio della porta.
25
Se i fori nel braccio curvato della porta
e il braccio dritto della porta non si
allineano, invertire il braccio della
porta diritta.
Procedere con il passo 23.
Se necessario, è possibile tagliare
fino a 15 cm dall'estremità solida del
braccio diritto.
26
Tirare il carrello A con la maniglia di ri-
lascio di emergenza oltre il connettore
B della cinghia fino a che essi scattano
in posizione.
ATTENZIONE
- Se il vostro garage non dispone
di un secondo ingresso, occor-
re installare un kit di rilascio
di emergenza della porta del
garage del vostro fornitore di
portoni da garage per poter
aprire la porta in caso di mal-
funzionamento.
≤ 15 cm
B
A
