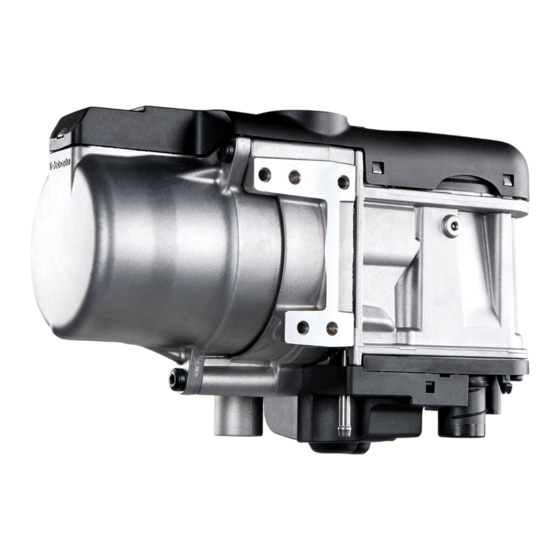

Webasto Thermo Top Evo Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Thermo Top Evo:
- Einbaudokumentation (112 Seiten) ,
- Montageanleitung (66 Seiten) ,
- Bedienungsanleitung (66 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top Evo
Einbaudokumentation
VW Beetle
Gültigkeit
Hersteller
VW
Motorisierung
Kraftstoff
1.2
Benzin
2.0
Benzin
SG = 6- Gang Schaltgetriebe
DSG = 6- Gang Direktschaltgetriebe
ab Modell 2011
Linkslenker
geprüfte Ausstattungen:
nicht geprüft:
Gesamteinbauzeit:
Ident.-Nr.: 1318064B
00 0258
Handelsbezeichnung
Beetle
Getriebeart
SG
DSG
Climatic / Climatronic
Nebelscheinwerfer
Innenraumüberwachung
Scheinwerferreinigungsanlage
Xenon
ca. 8 Stunden
Stand: 17.01.2013
E
1
Typ
EG-BE-Nr. / ABE
16
e1 * 2007 / 46 * 0539 * ...
Leistung in kW Hubraum in cm³
77
1197
147
1984
MKB
CBZB
CCZA
© Webasto Thermo & Comfort SE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Evo
Inhaltszusammenfassung für Webasto Thermo Top Evo
-
Seite 1: Gültigkeit
CCZA SG = 6- Gang Schaltgetriebe DSG = 6- Gang Direktschaltgetriebe ab Modell 2011 Linkslenker geprüfte Ausstattungen: Climatic / Climatronic Nebelscheinwerfer nicht geprüft: Innenraumüberwachung Scheinwerferreinigungsanlage Xenon Gesamteinbauzeit: ca. 8 Stunden Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE... -
Seite 2: Inhaltsverzeichnis
Gebläseansteuerung Climatic Gebläseansteuerung Climatronic Vorwahluhr Option Telestart Erforderliche Bauteile • Basislieferumfang Thermo Top Evo gemäß Preisliste • Einbaukit VW Beetle 2011 1.2 und 2.0 TSI 1318063A • Zusätzlich erforderlich bei bei Klimaautomatik: Kit Klimaautomatik: 1317273A • Bedienelement gemäß Preisliste und Absprache mit Endkunde •... -
Seite 3: Hinweise Zur Bedienungs- Und Einbauanweisung
Einbau des Heizgerätes Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verlet- zungen hervorgerufen werden. Beginn des Auszuges. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsys- ANHANG VII temen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung. -
Seite 4: Hinweise Zur Gültigkeit
• Crimpzange für Kabelschuh / Flachstecker 0,5 - 6mm² • Drehmomentschlüssel für 2,0 - 10 Nm • Abklemmzangen • Einnietmutternzange • Webasto Thermo Test Diagnose mit aktueller Software Maßangaben • Alle Maßangaben in mm Anzugsdrehmomente • Anzugsdrehmomente Heizgeräteschrauben 5x13 und Heizgerätestehbolzen 5x11 = 8Nm! •... -
Seite 5: Vorarbeiten
• Die nicht zutreffende Jahreszahl auf Typ- und Duplikatschild entfernen • Duplikatschild (Typschild) an geeigneter Stelle im Motorraum sichtbar anbringen Einbauort Heizgerät Abbildung zeigt 1.2 TS 1 Heizgerät Einbauort Abbildung zeigt 2.0 TSI 1 Heizgerät Einbauort Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE... -
Seite 6: Elektrik Vorbereiten
0,5² 0,5² 0,5² IPCU 1 wird erst nach Montage Sicherungs- halter aufgesteckt! 2 Schraube M5x16, Karosseriescheibe, Sicherungshalter Siche- Ltg. rt IPCU/E rungshal- Ltg. sw IPCU/A ter Innen- raum vor- montieren Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE... - Seite 7 Motor- raum vor- montieren Stecker Dosierpumpe nach Verlegung wieder komplettieren. Pinbelegung ist nicht relevant! 1 Steckergehäuse 2 Verriegelung 3 Leitungen bl / br Stecker 4 Codierung demontie- 5 Timerverriegelung Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE...
-
Seite 8: Elektrik
Bundmutter, vorhandene Bohrung Schema Kabel- baumver- legung Kabelbaum Dosierpumpe erst später zusammen mit Brenn- stoffleitung entlang der fzg.eigenen Kraftstoffleitungen am Unterboden verlegen Plusleitung Kabelbaumdurchführung 1 Plusleitung an Batterie- Plusverteiler 1 Gummitülle Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE... -
Seite 9: Gebläseansteuerung Climatic
Sicherung 1A 4-poliger Stecker N24 Kabelfarben können variie- ren! Sicherung 25A Wiederstandsgruppe 1 Schraube M5x16, Karosseriescheibe, Mutter selbstsichernd, vorhandene Boh- rung 2 Sicherungshalter Siche- rungshal- ter Innen- raum mon- tieren Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE... - Seite 10 Flachstecker ancrimpen. Leitung 2 Sicherungsträger herauslö- Leitung rt von K1/87a mit angecrimpten Standard-Power-Timer in Steckplatz Geblä- sesicherung SC33 einrasten. Verbindungen gem. Schaltplan herstellen! 1 Steckverbindung Leitungen Ltg. sw K1/30 verbinden Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE...
-
Seite 11: Gebläseansteuerung Climatronic
Gebläserelais 6-poliger Stecker J126 weiss Sicherung 20A J126 Gebläseeinheit braun Sicherung 30A Sicherung 1A IPCU Pulsweitenmodulator Einstellwerte IPCU: Duty-Cycle: 30% Frequenz: 400Hz Spannung: 8V Trennstelle Funktion: High-side Kabelfarben können variieren! Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE... - Seite 12 Anschluss am 6-poligen Stecker T6l 2 von der Gebläseeinheit. Verbindungen gemäß Schaltplan herstellen. 1 Ltg. sw/ws 6-poliger Stecker T6l Pin 2 3 Ltg. sw/ws Klimasteuergerät Anschluss Ltg. rt IPCU/E Gebläse- Ltg. sw IPCU/A einheit Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE...
-
Seite 13: Vorwahluhr
2 Schraube M5x16 vom Sicherungshalter, Karosseriescheibe, Bundmutter selbstsi- chernd, vorhandene Bohrung Empfänger 3 Halter montieren 1 Antenne Antenne montieren Temperatursensor T100 HTM Temperatursensor 1 mit Kabelbinder an fzg.eigenen Kabelbaum 2 befestigen! Tempera- tursensor montieren Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE... -
Seite 14: Einbauort Vorbereiten
Lasche gerade biegen! ca. 25° Halter Hupe bearbeiten ca. 30° Hupe mit fzg.eigener Mutter 2 an Halter Hupe 1 montieren! Hupe vor- montieren 1 Fzg.eigene Schraube 2 Hupe Hupe mon- tieren Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE... -
Seite 15: Heizgerät Vorbereiten
Heizgerät vorbereiten 1 Wasserstutzen, Dichtring [je 2x] 2 Selbstfurchende Schraube 5x15, Halte- platte Wasserstutzen Wasser- stutzen montieren 1 Halter Teil A 2 Selbstfurchende Schraube 5x13 [3x] Halter Teil A montie- Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE... - Seite 16 2 Abgasendstück Abgaslei- tung vorbe- reiten 1 Abgasleitung 2 Schlauchklemme Abgas montieren 1 Schlauchklemme 2 Schalldämpfer 3 Schraube M6x16, Federring Schall- dämpfer montieren 1 Abgasendstück 2 Schlauchklemme Abgasend- stück mon- tieren Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE...
- Seite 17 1 Brennluftleitung 2 Schraube M5x16, Bundmutter festziehen 3 Ansaugschalldämpfer Brennluft- leitung montieren 1.2 TSI Abschnitt X entsorgen. Schlauch B = Formschlauch 90° Ø18 A = 1050 Schläuche ablängen 1130 Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE...
- Seite 18 1 Kabelbaum Umwälzpumpe aufstecken 2 Aufnahme Umwälzpumpe Schlauch 3 Umwälzpumpe Umwälz- pumpe montieren Schlauch D = 1.2 TSI Schlauch E = 2.0 TSI Alle Federbandschellen = Ø 25! Schlauch Heizgeräte- ausgang montieren Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE...
-
Seite 19: Heizgerät Einbauen
Halter mit Schraube M8x20 und Bundmutter befestigen. Beim Bohren auf dahinterliegen- de Bauteile achten! Heizgerät 1 Fzg.eigener Stehbolzen, Bundmutter M8 montieren 2 Halter Teil B 1 Kabelbaum Heizgerät [2x] Kabelbaum aufstecken Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE... -
Seite 20: Kühlmittelkreislauf 1.2 Tsi
Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“ gemäß nachfolgendem Schema: Schema Schlauch- verlegung Ø 16x18 Ø 23 Alle nicht bezeichneten Federbandschellen = Ø 25! Alle nicht bezeichneten Verbindungsrohre = Ø 18x18! Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE... -
Seite 21: Kühlmittelkreislauf 2.0 Tsi
Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“ gemäß nachfolgendem Schema: Schema Schlauch- verlegung Ø 20x18 Ø 27 Ø 27 Alle Federbandschellen = Ø 25! Alle Verbindungsrohre = Ø 18x18! Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE... - Seite 22 1 Schraube M6x20, Bundmutter M6 lose montieren 2 Gummierte Rohrschelle Ø 38 3 Bohrung Ø 8,0 Lochband vorbereiten Abbildung zeigt 1.2 TSI. 1 Fzg.eigene Schraube, Mutter M8 lose montieren 2 vormontiertes Lochband Lochband montieren Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE...
- Seite 23 Motoraus- gang und Wärmetau- scherein- gang Schläuche ausrichten. Auf ausreichenden Abstand zu benachbarten Bauteilen achten! Schlauch A und D ausrichten! Mutter M8 1 und Bundmutter M6 2 festziehen! Verlegung Motorraum Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE...
- Seite 24 Motorraum Wärmeschutzschlauch 1 nach hinten zusam- menschieben. Schlauch Motorausgang / Wärmetauschereingang 2 an der Markierung trennen! Trennstelle 1 Schlauch Motorausgang Anschluss Motoraus- gang 1 Schlauch Wärmetauschereingang Anschluss Wärmetau- scherein- gang Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE...
- Seite 25 VW Beetle Schlauch B und E ausrichten! Mutter M8 1 und Bundmutter M6 2 festziehen! Schläuche ausrichten. Auf ausreichenden Abstand zu benachbarten Bauteilen achten! Verlegung Motorraum Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE...
-
Seite 26: Brennstoff
Von Wellrohr Ø 10 ca. 300mm ablängen und auf Brennstoffleitung und Kabelbaum Dosier- pumpe aufschieben. Brennstoffleitung und Kabelbaum Dosierpumpe 1 in fzg.eigenen Leitungskanal 2 einführen und zum Unterbo- den verlegen! Leitungen verlegen Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE... - Seite 27 3 Halter Dosierpumpe Dosier- pumpe vor- montieren Von Wellrohr Ø 10 ca. 500mm 2 auf Brenn- stoffleitung Tankentnehmer aufschieben und zur Tankarmatur verlegen! 1 Vormontierte Dosierpumpe 3 Fzg.eigene Schraube Dosier- pumpe montieren Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE...
- Seite 28 2 Lochbild übertragen, Bohrung Ø 6 Brenn- stoffent- nahme Tankentnehmer 1 gemäß Schablone formen, ablängen und montieren! Tankent- nehmer einsetzen Tankentnehmer 1 gemäß Abbildung ausrich- ten! Tankent- nehmer einsetzen Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE...
- Seite 29 Tankarmatur 2 gemäß Herstellerangaben montieren. Auf ausreichenden Abstand zwi- schen Schlauchstück 4 und Kante des Ver- schlußringes achten! 1 Tankentnehmer Tankarma- 3 Brennstoffleitung Tankentnehmer tur montie- 4 Schlauchstück, Schelle Ø 10 [2x] Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE...
-
Seite 30: Radhausschale / Unterfahrschutz
Position 1 achten (mind. 10mm)! Radhaus- schale montieren 1 Unterfahrschutz 2 Bohrung Ø 60 Unterfahr- schutz aus- schneiden Abgasendstück 2 mittig in Bohrung und bün- dig zum Unterfahrschutz 1 ausrichten! Abgasend- stück aus- richten Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE... -
Seite 31: Abschließende Arbeiten
Webasto Thermo & Comfort SE Postfach 1410 82199 Gilching Germany Internet: www.webasto.com Technical Extranet: http://dealers.webasto.com Nur innerhalb von Deutschland: Tel: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) E-mail: technikcenter@webasto.com Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE... -
Seite 32: Schablone Tankentnehmer
VW Beetle Schablone Tankentnehmer 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder minimieren“ und 100% von der normalen Größe! 100mm Ident.-Nr.: 1318064B Stand: 17.01.2013 © Webasto Thermo & Comfort SE... -
Seite 33: Bedienungshinweise Climatic
VW Beetle Bedienungshinweise Climatic Bitte Seite bei Climatic entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten. -
Seite 34: Bedienungshinweise Climatronic
VW Beetle Bedienungshinweise Climatronic Bitte Seite bei Climatronic entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
