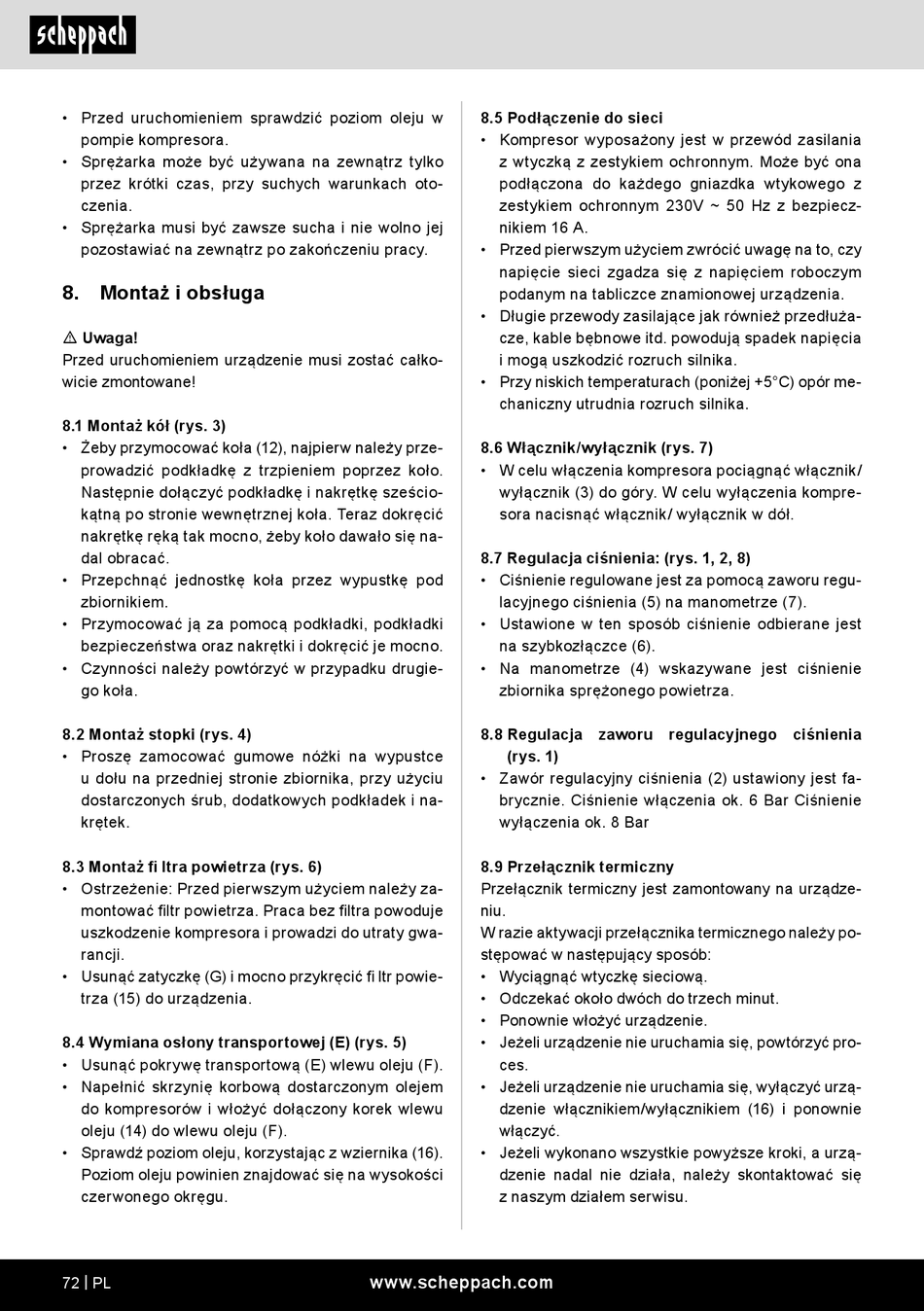

Scheppach HC54 Originalbetriebsanleitung Seite 72

• Przed uruchomieniem sprawdzić poziom oleju w
pompie kompresora.
• Sprężarka może być używana na zewnątrz tylko
przez krótki czas, przy suchych warunkach oto-
czenia.
• Sprężarka musi być zawsze sucha i nie wolno jej
pozostawiać na zewnątrz po zakończeniu pracy.
8. Montaż i obsługa
m Uwaga!
Przed uruchomieniem urządzenie musi zostać całko-
wicie zmontowane!
8.1 Montaż kół (rys. 3)
• Żeby przymocować koła (12), najpierw należy prze-
prowadzić podkładkę z trzpieniem poprzez koło.
Następnie dołączyć podkładkę i nakrętkę sześcio-
kątną po stronie wewnętrznej koła. Teraz dokręcić
nakrętkę ręką tak mocno, żeby koło dawało się na-
dal obracać.
• Przepchnąć jednostkę koła przez wypustkę pod
zbiornikiem.
• Przymocować ją za pomocą podkładki, podkładki
bezpieczeństwa oraz nakrętki i dokręcić je mocno.
• Czynności należy powtórzyć w przypadku drugie-
go koła.
8.2 Montaż stopki (rys. 4)
• Proszę zamocować gumowe nóżki na wypustce
u dołu na przedniej stronie zbiornika, przy użyciu
dostarczonych śrub, dodatkowych podkładek i na-
krętek.
8.3 Montaż fi ltra powietrza (rys. 6)
• Ostrzeżenie: Przed pierwszym użyciem należy za-
montować filtr powietrza. Praca bez filtra powoduje
uszkodzenie kompresora i prowadzi do utraty gwa-
rancji.
• Usunąć zatyczkę (G) i mocno przykręcić fi ltr powie-
trza (15) do urządzenia.
8.4 Wymiana osłony transportowej (E) (rys. 5)
• Usunąć pokrywę transportową (E) wlewu oleju (F).
• Napełnić skrzynię korbową dostarczonym olejem
do kompresorów i włożyć dołączony korek wlewu
oleju (14) do wlewu oleju (F).
• Sprawdź poziom oleju, korzystając z wziernika (16).
Poziom oleju powinien znajdować się na wysokości
czerwonego okręgu.
72 | PL
8.5 Podłączenie do sieci
• Kompresor wyposażony jest w przewód zasilania
z wtyczką z zestykiem ochronnym. Może być ona
podłączona do każdego gniazdka wtykowego z
zestykiem ochronnym 230V ~ 50 Hz z bezpiecz-
nikiem 16 A.
• Przed pierwszym użyciem zwrócić uwagę na to, czy
napięcie sieci zgadza się z napięciem roboczym
podanym na tabliczce znamionowej urządzenia.
• Długie przewody zasilające jak również przedłuża-
cze, kable bębnowe itd. powodują spadek napięcia
i mogą uszkodzić rozruch silnika.
• Przy niskich temperaturach (poniżej +5°C) opór me-
chaniczny utrudnia rozruch silnika.
8.6 Włącznik/wyłącznik (rys. 7)
• W celu włączenia kompresora pociągnąć włącznik/
wyłącznik (3) do góry. W celu wyłączenia kompre-
sora nacisnąć włącznik/ wyłącznik w dół.
8.7 Regulacja ciśnienia: (rys. 1, 2, 8)
• Ciśnienie regulowane jest za pomocą zaworu regu-
lacyjnego ciśnienia (5) na manometrze (7).
• Ustawione w ten sposób ciśnienie odbierane jest
na szybkozłączce (6).
• Na manometrze (4) wskazywane jest ciśnienie
zbiornika sprężonego powietrza.
8.8 Regulacja zaworu regulacyjnego ciśnienia
(rys. 1)
• Zawór regulacyjny ciśnienia (2) ustawiony jest fa-
brycznie. Ciśnienie włączenia ok. 6 Bar Ciśnienie
wyłączenia ok. 8 Bar
8.9 Przełącznik termiczny
Przełącznik termiczny jest zamontowany na urządze-
niu.
W razie aktywacji przełącznika termicznego należy po-
stępować w następujący sposób:
• Wyciągnąć wtyczkę sieciową.
• Odczekać około dwóch do trzech minut.
• Ponownie włożyć urządzenie.
• Jeżeli urządzenie nie uruchamia się, powtórzyć pro-
ces.
• Jeżeli urządzenie nie uruchamia się, wyłączyć urzą-
dzenie włącznikiem/wyłącznikiem (16) i ponownie
włączyć.
• Jeżeli wykonano wszystkie powyższe kroki, a urzą-
dzenie nadal nie działa, należy skontaktować się
z naszym działem serwisu.
