TELECO AUTOMATION TVLink RS868 Bedienungsanleitung Seite 2

Wenn der Eingang der 8k2 nicht
genutzt wird, muss ein 8k2 Widerstand
angeschlossen werden.
Wenn der TB Stop Kontakt nicht genutzt
wird, muss ein Jumper gesetzt werden.
Wenn der FTC Eingang NC nicht genutzt
wird, muss eine Brücke zu Klemme 14
gesetzt werden.

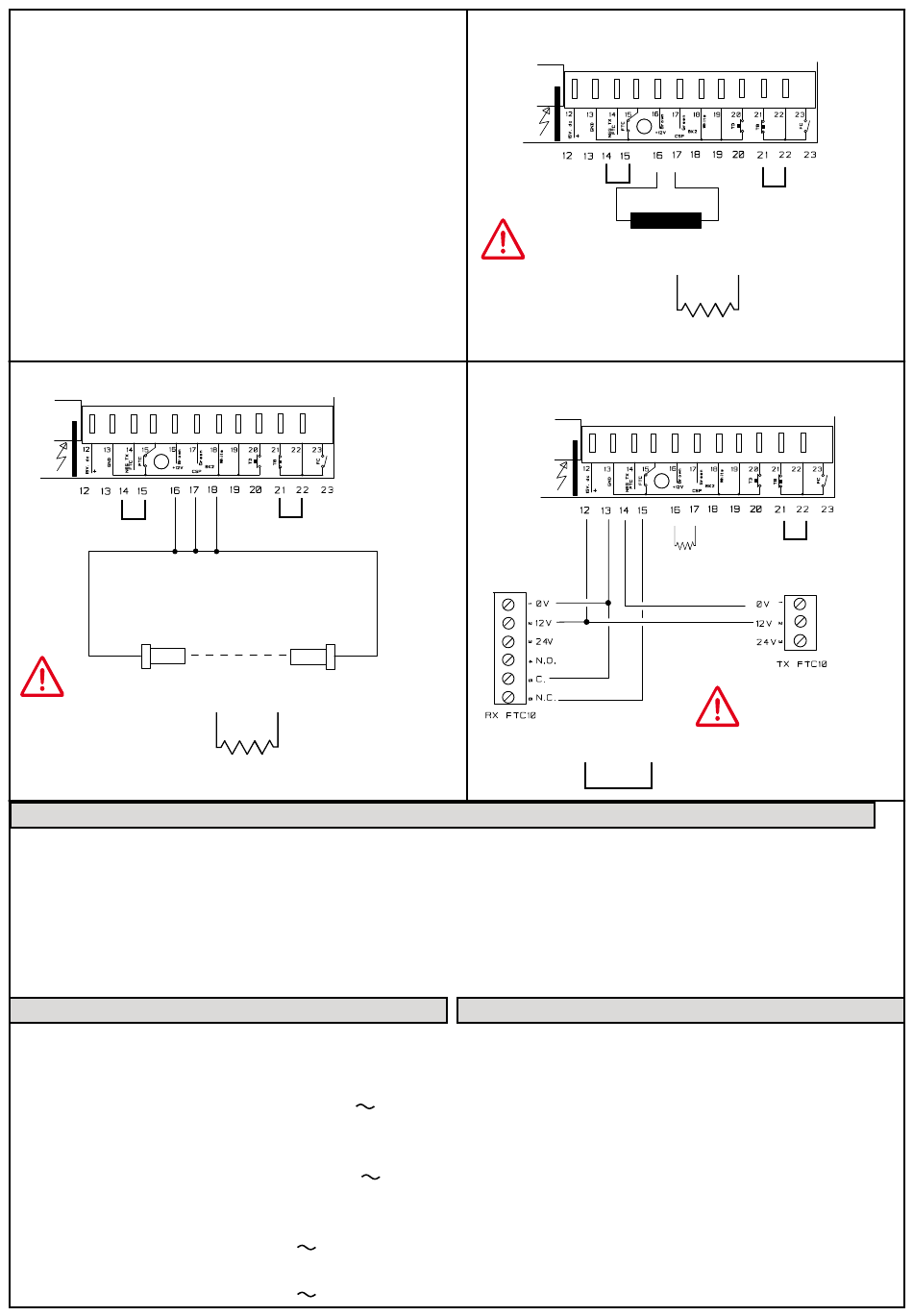

Anschlüsse mit einer IR Sicherheitsleiste:
FTC
IR Sicherheitsleiste
Wenn der IR Eingang
nicht genutzt wird
schließen Sie ein 8k2
Widerstand zwischen
Klemme 16 und 17
Benutzung des magnetischen Kontakts FC um das Tor bei unebenem Boden zu schließen
Diese Funktion benutzt einen magnetischen Kontakt um die Sicherheitsleiste für die letzten 5cm bevor
das Tor schließt auszuschließen. Die Installation des magnetischen Kontakts, welcher mit dem FC
Eingang verbunden ist, sollte nahe dem Schließen des Tores gemacht werden. Wenn der magneti-
sche Kontakt zu weit vom Schließen des Tores entfernt installiert wird, ertönt ein Piepton des Sum-
mers beim Schließen.
Die Benutzung dieses Kontakts erfordert das Wissen um die Schließzeit des Tores.
3- Technische Spezifikationen
Empfangsfrequenz
Empfindlichkeit
(feingestimmes Signal)
Stromversorgung
Betriebstemperaturenspanne
Maximale Stromversorgung an der
Motorspannung
Maximale Leistung
Maximal umwandelbare Leistung am Ausgang der
Innenleuchte
Maximal umwandelbare Leistung am Ausgang der
Blinkleuchte
TB
16 Braunes Kabel
17 Grünes Kabel
18 Weißes Kabel
16 17
8,2Kohm
Widerstand
868,3 MHz
1 uV
230V
-20° - +50°C
250 V
400 W
230V 300W
230V 60W
Anschlüsse mit einer 8,2kOhm
Sicherheitsleiste:
FTC
Wenn der 8k2ohm
Eingang nicht genutzt
wird schließen Sie
ein 8k2 Widerstand
zwischen Klemme 16
und 17
Anschlüsse mit Photozellen:
14
Antenne
Die korrekte Installation und Verbindung
der Antenne ist elementar, um einen guten
Aktionsradius der Installation zu erhalten.
Verbinden Sie eine 8,5cm Kabelstück mit
der Antennenpol-Verbindung des Geräts.Als
Alternative (und für ein besseres Ergebnis)
benutzen Sie eine feingestimmte Antenne, welche
mit dem Empfänger via eines Koaxialkabels RG58
(Impedanz 50Ohm) verbunden wird, mit einer
maximalen Länge von 15 Metern (mod. ANT 868)
2
TB
8K2 Sicherheitsleiste
16 17
8,2Kohm
Widerstand
8,2Kohm
Widerstand
Wenn der FTC Eingang
15
nicht genutzt wird überbrü-
cken Sie zwischen Klemme
14 und 15
TB
