Trasmettitore con frequenza portante controllata mezzo saw resonator, atto all'attivazione a distanza di apparecchiature elettr iche ed elettroniche ad
uso apriporta nel rispetto delle direttive vigenti.
Realizzato con contenitore in plastica ABS da derivare all'interno di scatole di derivazione elettrica.
La sua memorizzazione in un ricevitore si effettua in due modalità , o intervenendo direttamente sul ricevitore per mezzo del p ulsante interno , oppure via
radio con l'ausilio di un trasmettitore già in memoria attivando il suo pulsante interno P3.
Il prodotto in oggetto deve essere installato solo da personale tecnico qualificato nel rispetto delle normative. Tutti i colle gamenti devono
essere previsti per un'alimentazione generale in monofase di 230V . E' necessario utilizzare materiali di collegamento idonei a garantire un
isolamento secondo le attuali normative sulla sicurezza elettrica. Il trasmettitore esegue solo comandi di movimentazione via r adio , tutti
i dispositivi di sicurezza necessari all'installazione vanno predisposti a parte.
La ricezione radio del dispositivo può essere disturbata da una serie di fattori come nei seguenti casi:
-se si hanno nell'ambiente disturbi radioelettrici provenienti da altre apparecchiature che trasmettono sulla stessa frequenza
-se l'apparecchiatura viene coperta da parti in metallo; utilizzare solo contenitori in plastica

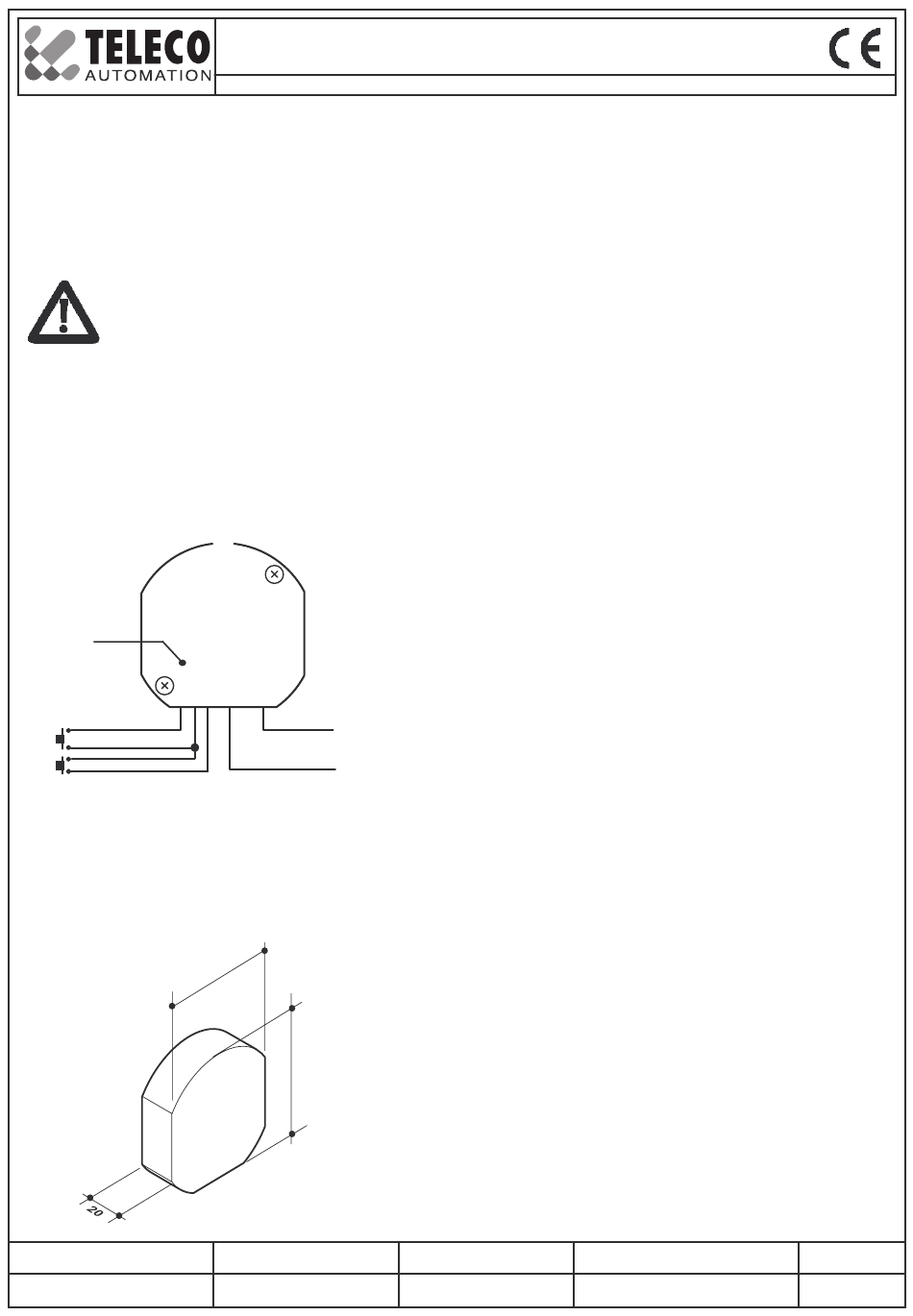

Antenna
1 2 3
CH 1
Comune
CH 2
A t t e n z i o n e
Questo trasmettitore non ha il pulsante interno P3 di memorizzazione , quindi se è installato da solo può essere memorizzato so lo agendo sul ricevitore.
I pulsanti di comando agiscono su una loro alimentazione a 12 V e sono isolati dalla linea 230 V attraverso un trasformatore po sto sulla scheda.
Tenere separati i collegamenti dei pulsanti con i collegamenti dell'alimentazione 230 V .
DIMENSIONI
Code Number:
TVTXL868A02
Teleco Automation GmbH - Hallbergmooserstr. 5
Tel.: +49 (0) 8122 9563024 Fax: +49 (0) 8122 9563026
This document is the property of Teleco Automation Srl who reserves all reproduction and copying rights
Trasmettitore a due canali TVTXL868A02
4 5
P
LINE 230V ac
N
8
4
5 0
Series
TVLink RS868
85445 Schwaig
Trasmettitore TVTXL868A02 :
Collegamenti per l'invio di segnali:
Filo bianco : canale 1
Filo nero : comune
Filo arancio : canale 2
Utilizzare pulsanti N.A. (normalmente aperti)
Conduttore per l'alimentazione a 230V ac
Filo marrone : Fase d'alimentazione elettrica
Filo blu : Neutro dell'alimentazione elettrica
Model number
1
Draft
T198.01
Date
25-02-05
