TELECO AUTOMATION TVLink RS868 Bedienungsanleitung Seite 15

KIT My Safe (optional)
Beschreibung:
Bidirektionale Funkvorrichtung für den Anschluss von Sicherheitseinrichtungen im Bereich auto-
matischer Toröffner.
Die Verbindung wird zwischen einem Master-Gerät welches in der Tor-Steuerung integriert ist und
einem Slave Gerät das am Tor positioniert wird über Funk verbunden. Das Slave Gerät kann mit
einer 8,2 KOhm Sicherheits-Schaltleiste oder einer geringverbrauchenden optoelektronischen
Sicherheitsleiste verbunden werden.
Um in der Sicherheitskategorie 2 zu funktionieren, ist es notwendig, dass die Steuereinheit die
Master-Einheit vor jeder Bewegung des Tores prüft, Steuerungen mit AUTOTEST.
Jedes Master-Gerät kann einen Slave verwalten.
In der gleichen Montage können mehrere Systeme, ohne dass es zu Störungen kommt, arbeiten.
Reichweite bis zu 10 m.
Die Antwortzeit des Systems ist < 100ms.
Die Slave Geräte sind mit 3.6V Batterien betrieben.

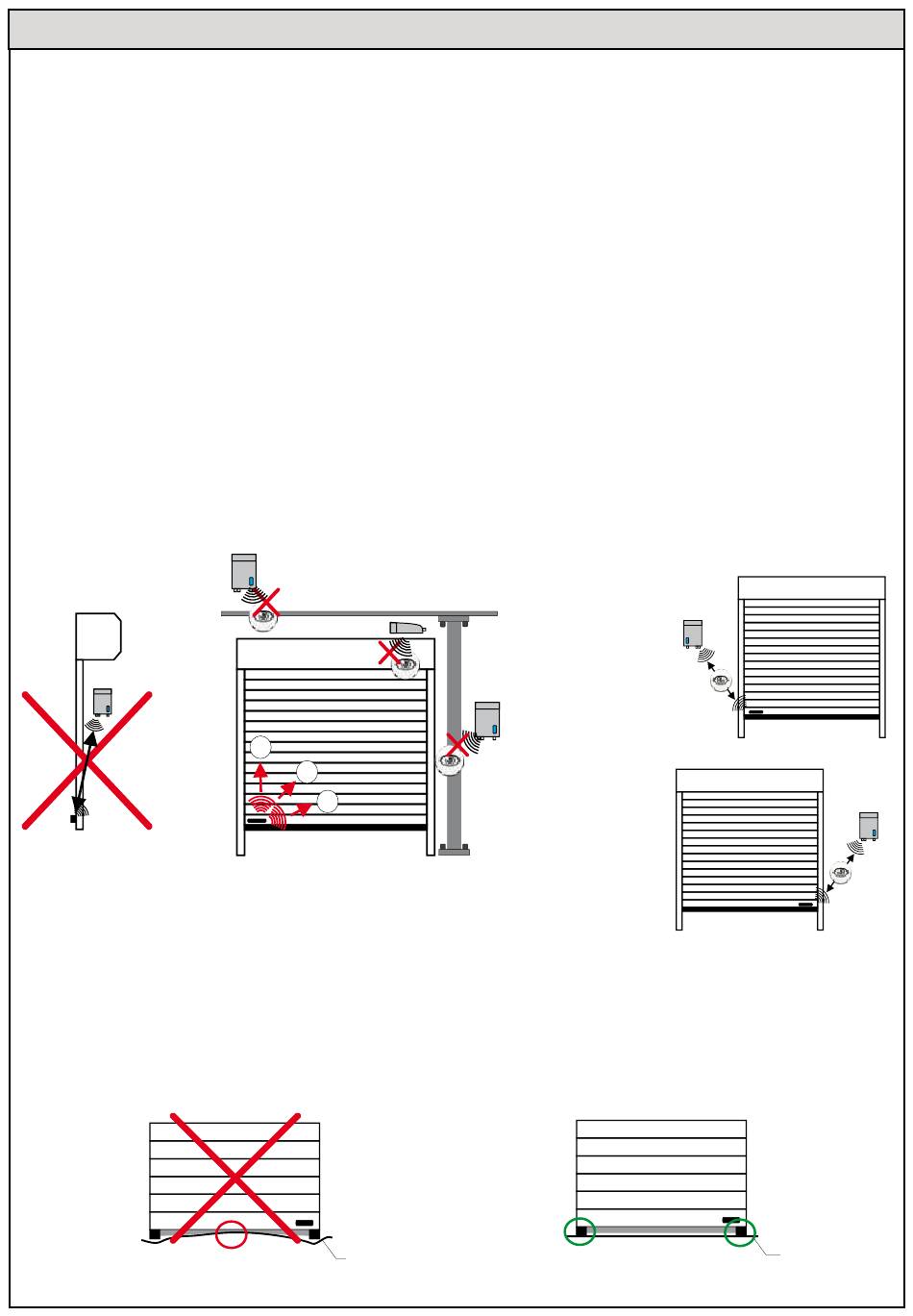

INSTALLATION - Gerätepositionierung
Um die beste Leistung zu erreichen, ist es wichtig, die folgenden Hinweise für die Installation
zu beachten:
NEIN
Installieren Sie sowohl die
Steuerung und die TCSP
Einheit in der Tür.
?
Das Schließen der Tür
Wir empfehlen, an der Basis des Tores, an der rechten und linken Seite der Sicherheitsleiste zwei
Auflauf-Begrenzer (Bumper) zu installieren. Im Falle eines unebenen Bodens, kann das Tor bei Kon-
takt mit dem Boden wieder reversieren, da es den unebenen Boden als Hindernis erkennt und damit
die Sicherheitsleiste anspricht.
NEIN
Boden
Prüfen Sie, ob der Abstand zwischen der
Steuerung und der TCSP-Einheit nicht
zu groß ist (3-5m)
?
?
?
NEIN
Stellen Sie sicher, dass zwischen der
Steuereinheit und der TCSP Einheit
keine Hindernisse vorhanden sind.
?
?
?
?
?
Boden
Boden
