1- Allgemeine Beschreibung
Elektronik für die Fernsteuerung von Rohrmotoren für Rollläden, Roll- und andere Tore mit Endschal-
ter. Schalter/Taster inner- oder außerhalb des Motorgehäuses möglich, Funkempfänger mit Sender-
Kanal-Speicherfunktion über eine interne Taste oder über Funk.
Möglichkeit zum Anschluss drahtgebundener und drahtloser Sicherheitseinrichtungen (drahtlose IR
Schaltleiste) mit Auto-Test-Funktion vor jeder Schließbewegung.
Möglichkeit zum Anschluss einer 230V
Stunden (Standard 1min.)
Kunststoff-Gehäuse für den Außeneinsatz mit Klemmen ausgestattet.
Möglichkeit zur zentralen Steuerung bei gleichzeitiger Verwendung von mehreren Geräten.
Möglichkeit zum Anschluss externer mechanischer Steuerungen mit dynamischen Tasterfunktionen
und/oder Blockier-Funktion.
Der erste Befehl nach dem Reset, Drahtlos oder von einem Taster, ist immer ein Befehl zum Öffnen.

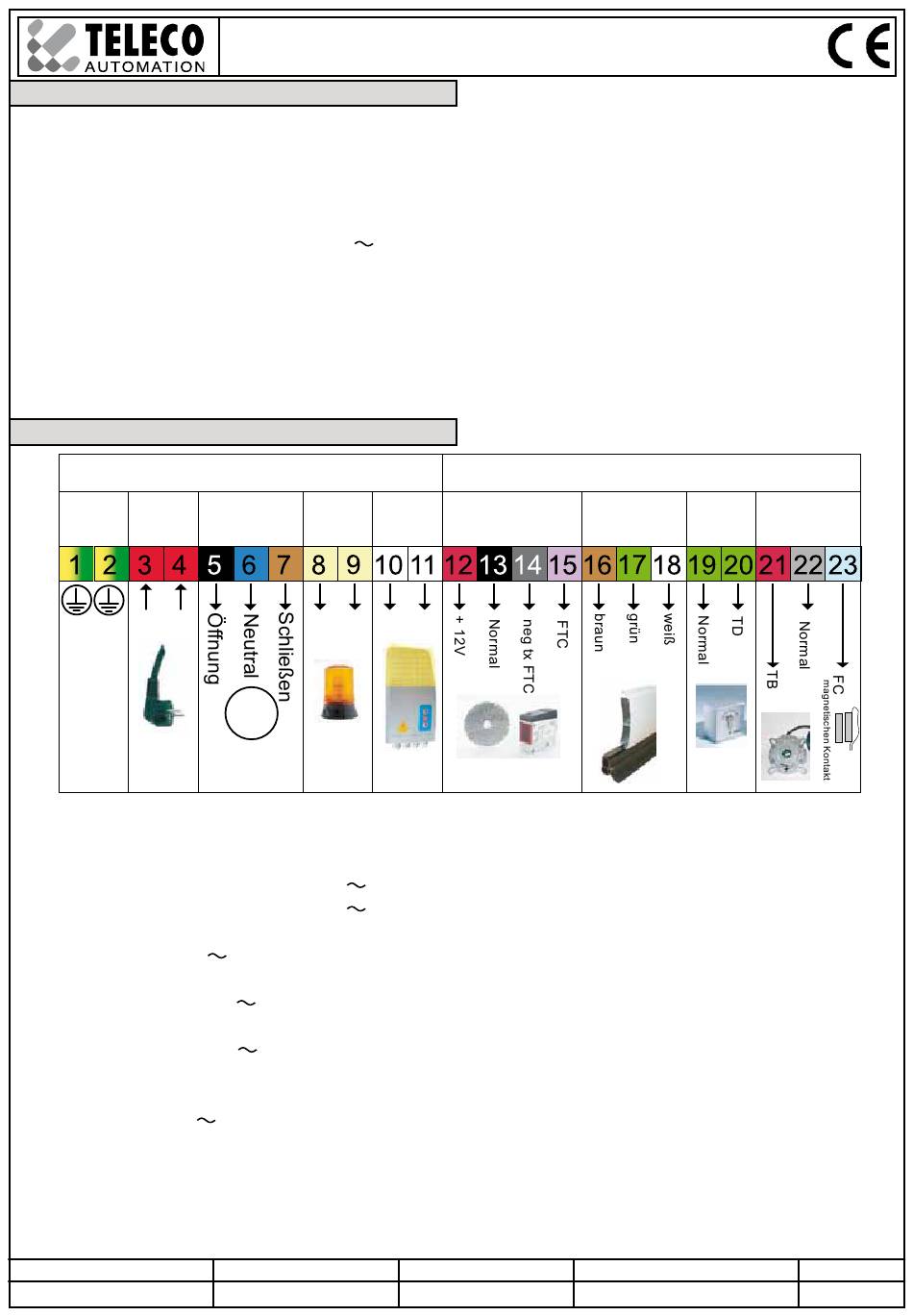

2- Anschlüsse
Strom-
Masse
versorg-
ung230V
L N
Beschreibung der Anschlüsse:
1
Eingang Masse Stromversorgung
2
Eingang Masse Motor
3
Eingang Stromversorgung 230V
4
Eingang Stromversorgung 230V
5
Ausgangs-Relais-Kontakt Öffnung
6
Ausgang 230V
7
Ausgangs-Relais-Kontakt Schließen
8-9
Ausgang LP 230V
Blinkleuchte
10-11 Ausgang LC 230V
für Innenleuchte
(nur für Versionen mit Innenleuchte)
12
Ausgang 12V
13
Drucktasten und Sicherheit normal
14
FTC normal
15
FTC Eingang (NC normal
geschlossen)
Code Number:
TVPRP868A08R
TELECO AUTOMATION SRL - Via dell'Artigianato, 16 - 31014 Colle Umberto (TV) ITALY
TELEPHONE: ++39.0438.388511 FAX: ++39.0438.388536
This document is the property of Teleco Automation Srl who reserves all reproduction and copying rights
230V Zone
Blink-
Motor
leuchte
M
phase
neutral
neutral mit Sicherung
60W max. für
300W max.
80mA für Photozellen
Series
TVLink RS868
Innenlampe mit variabler Zeiteinstellung von 1 min bis 12
Innen-
Diffuse Reflexion
leuchte
16
Sicherheitsleisteneingang (braun),
8k2 Eingang
17
Sicherheitsleisteneingang (grün),
8k2 Eingang
18
Sicherheitsleisteneingang (weiß)
19
Drucktasten normal
20
Dynamischer Drucktasten Eingang (Kein
normales Öffnen)
21
Stop Drucktaste TB (NC normal
geschlossen)
22
Drucktasten normal
23
Magnetischer Eingangskontakt (Kein
normales Öffnen)
24
Masse Antenne
25
Antennenpol (Kabel 8,5cm)
Model number
1
Niederspannungszone
Sicherheits
TD
leiste
Draft
T473.04
TB
Date
