1 - Slave
Dieses Gerät ist batteriebetrieben und wird von der Master Einheit bei Bedarf aktiviert.
Es sendet der Master Einheit folgende Informationen:
- Ein Bestätigungssignal das in periodischen Abständen abgestrahlt wird und damit sicherstellt dass die
Funkverbindung besteht. Ein Signal zur Anzeige schwächer werdender Batterien wird ebenso übermittelt.
- Ein Signal zur Anzeige schwächer werdender Batterien welches bei jeder Übertragung mitgeteilt wird.
- Ein Bewegungskontroll- Signal: die Mastereinheit sendet ein Signal an die Slave Einheit um sie zu aktivie-
ren. Wenn das Signal gesendet wird, wird nach dem Selbsttest eine Antwort gesendet um sicherzustellen
dass die Sicherheitseinrichtungen korrekt arbeiten und dann wird die Bewegung eingeleitet. Während der Be-
wegung bekommt die Master Einheit Signale die die korrekte Funktion bestätigen. Wenn diese Bestätigung
ausbleibt wird Alarm gegeben.
- Ein Alarm Signal wird von der Slave Einheit gesendet wenn ein Sicherheitseingang aktiviert wurde.
- Optoelektronische Sicherheitsleiste,
- 8,2 KOhm Sicherheitsleiste.

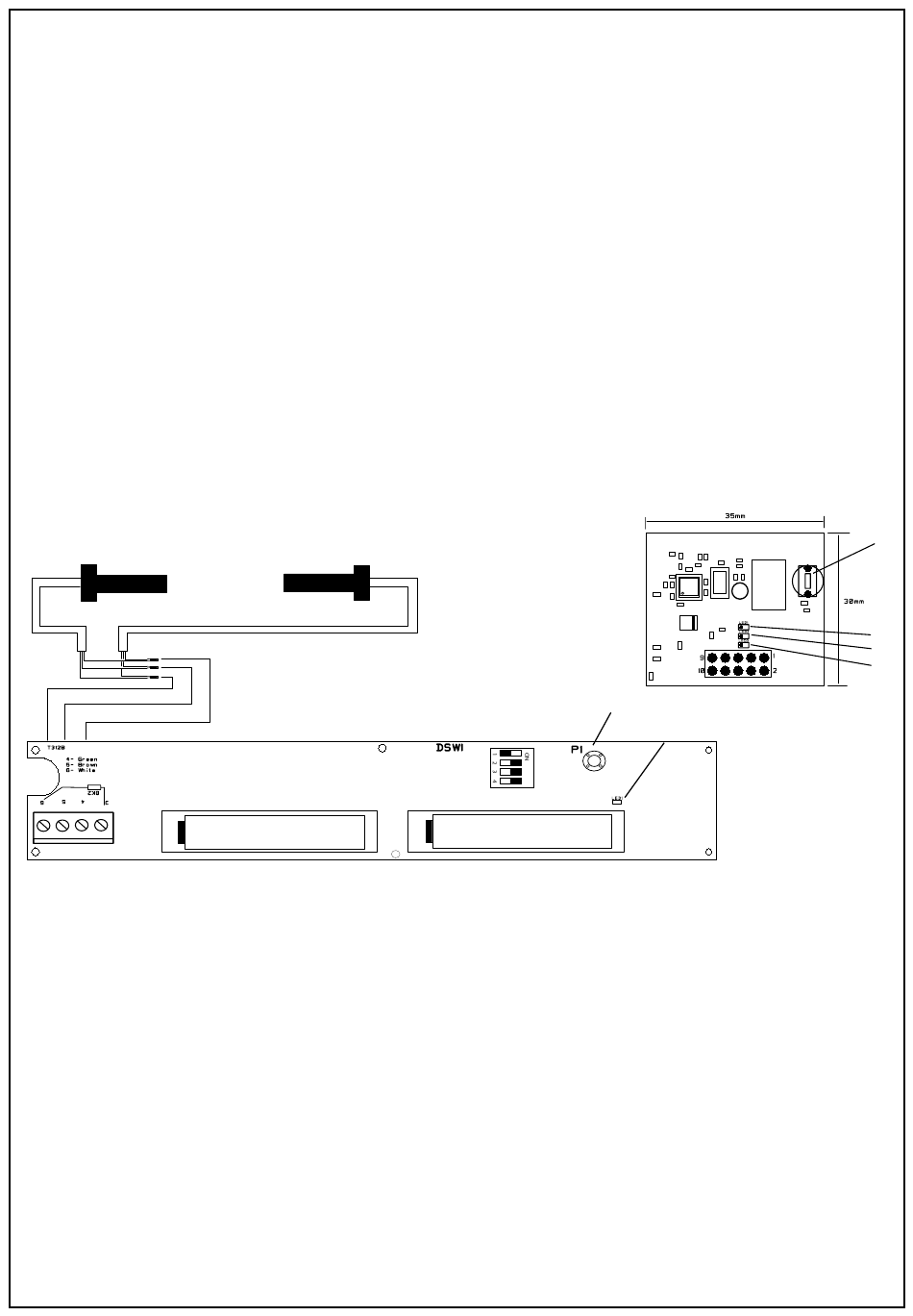

Anschlüsse:
3-6 Anschluss 8,2 KOhm Sicherheitsleiste
4-5-6 Anschluss Optoelektronische Sicherheitsleiste, 4 Signal, 5 positiv, 6 negativ
P1 Taster für die Programmierung mit dem Master
DIP-Switch Dip DSW1
Dip 1: Off 8K2 Widerstand
On Optoelektronische Leiste
TPS-SW12LP
G R EEN WI R E
B R OW N W IRE
WH IT E WI R E
B1
Verfahren für die Speicherung des TCSP-Slave Funk Schaltleiste in den Master
1 - Drücken Sie die Taste P1 vom Master-Gerät die LED's L1-und L2 blinken.
2 - Drücken Sie die Taste P1 auf dem TCSP Slave-Gerät welches einzulernen ist. Bei erfolgter Einlernung
leuchtet die Led L2 durchgehend.
3 - Um von diesem Vorgang zu beenden drücken Sie den P1-Taster des Masters.
4 - Wenn die Operation richtig durchgeführt wurde, blinkt die LED L2. Um zu überprüfen, ob ein Slave-Gerät
TCSP korrekt verbunden ist, drücken und halten Sie den P1-Taster am Slave: wenn der Slave mit dem Mas-
ter korrekt verbunden ist, leuchtet die LED am Slave. Besteht keine Funkverbindung zum Master blinkt die
LED.
LED Funktionen bei Mastereinheit:
LED L1- Speicherung
LED L2- Speicherung und Anzeige des Status der TCSP Slave Einheit
LED L3-
Das Blinklicht der LED L2 zeigt die korrekte Verbindung des Funk Slave-Gerätes an den Klemmen 4-5-6
oder 3-6. Ein Dauerlicht (L1 oder L2) zeigt an, dass die Sicherheitsleiste aktiviert ist oder dass das Bestäti-
gungssignal nicht empfangen wurde.
Dip 2-3-4: nicht verwendet
TCSP240A08
B AT TE R Y 3,6V
B2
B AT TE R Y 3,6V
16
P1
Led
P1
L3
L2
L1
