DIMMER-FUNKEMPFÄNGER FÜR R-, L-, C-LASTEN
Dimmer zur manuellen oder
funkbasierten Bedienung von
ohmschen, kapazitiven und
induktiven Lasten
Minimale Leistung 25 W
Maximale Leistung 450 W
Ohmsche Lasten
Halogen- und
Glühlampen 230 V: max. 450 W
Induktive Lasten: max. 450 VA
Kapazitive Lasten:
Elektronische Transformatoren: max.
Der Empfänger darf nicht für die Bedienung von Leuchtstofflampen verwendet werden.

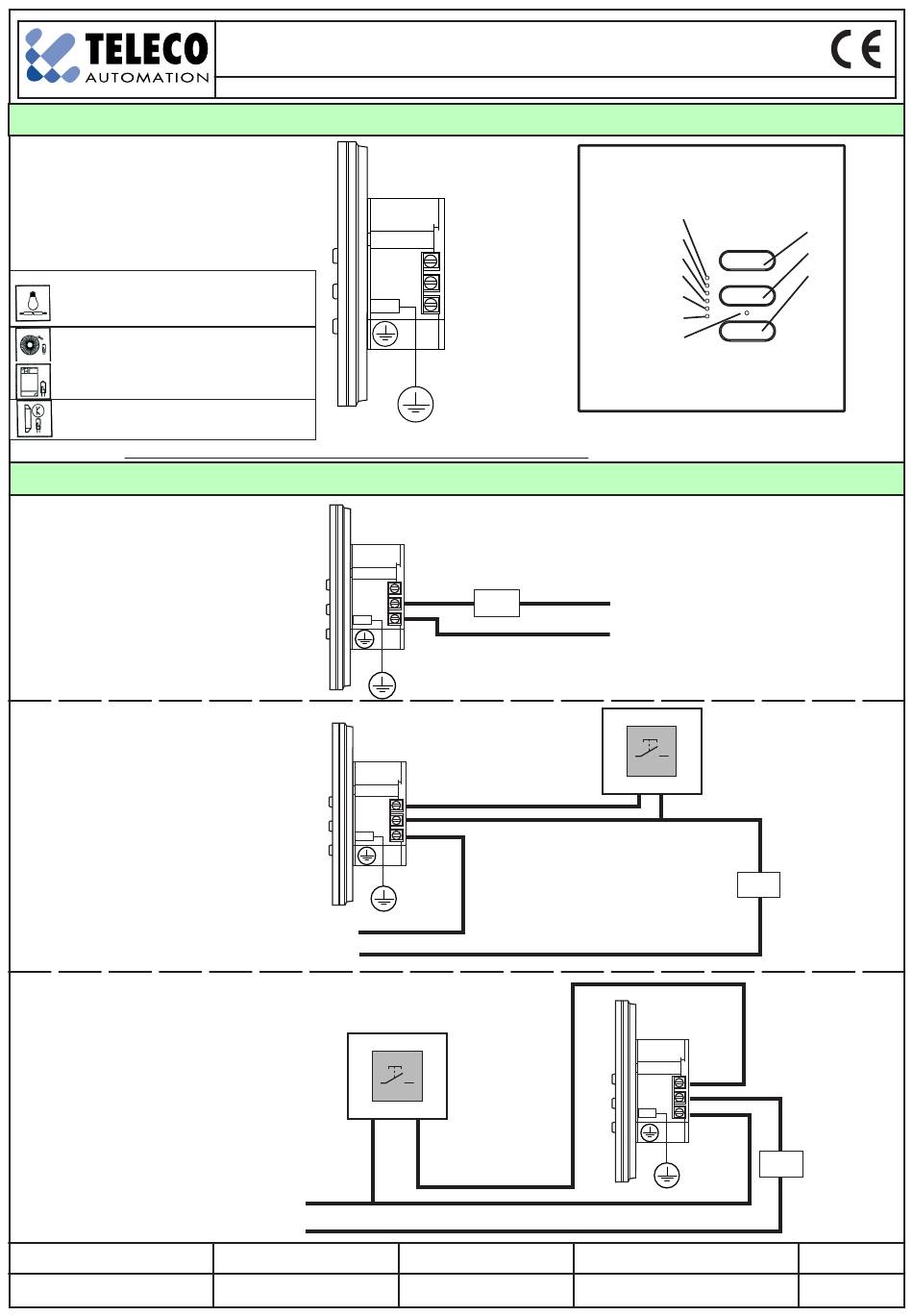

1 – Anschlüsse
Option 1:
Anschluss ohne
mechanische Handtaste
Option 2:
Anschluss mit einer mit der
Last verbundenen Taste
P
L
Option 3:
Anschluss mit einer mit der
Stromversorgung (Phase)
Stromversorgung
L
Stromversorgung
Produktnummer
TVDMC868xxx
TELECO AUTOMATION SRL –
+39 438 388511 FAX: +39 438 388536
TELEFON:
Dieses Dokument ist Eigentum der TELECO Automation Srl vorbehaltlich aller Rechte auf Reproduktion und
N
Stromversorgung
Phase
Stromversorgung
P
Phase
N
Serie
TVLink RS868
Via dell'Artigianato, 16 – 31014 Colle Umberto (TV) ITALIA
– www.telecoautomation.com
Eingang Taste
Ausgang Last
Stromversorgung
Erde
Last oder
RLC
LOAD
Erde
Erde
mechanische
Handtaste ###n.a.
1
LED
7
LED
6
LED
5
LED
Stromversorgung
Nullleiter
Stromversorgung
mechanische Handtaste
n.a.
RLC
LOAD
Erde
Modellnummer
T417.06
P1
Dim +
P2
Dim -
P3
Ein/Aus
Last oder
Last oder
RLC
LOAD
Datum
18.05.2012
Werbung
Verwandte Anleitungen für TELECO AUTOMATION TVLink RS868
Inhaltszusammenfassung für TELECO AUTOMATION TVLink RS868
- Seite 1 Via dell’Artigianato, 16 – 31014 Colle Umberto (TV) ITALIA +39 438 388511 FAX: +39 438 388536 – www.telecoautomation.com TELEFON: Dieses Dokument ist Eigentum der TELECO Automation Srl vorbehaltlich aller Rechte auf Reproduktion und DIMMER-FUNKEMPFÄNGER FÜR R-, L-, C-LASTEN Dimmer zur manuellen oder funkbasierten Bedienung von...
- Seite 2 - LED 1 leuchtet 1 Mal auf, wenn die Funktion deaktiviert wird. 4 – Funktionsweise der mechanischen Handtaste Kurzer Tastendruck (<800 mS) = ON/OFF Langer Tastendruck (>800 mS) = Regelung der Helligkeit (heller/dunkler) Produktnummer Serie Modellnummer Datum TVLink RS868 T417.06 18.05.2012 TVDMC868xxx...
- Seite 3 P1 und halten Sie sie gedrückt. der Fernbedienung. Die erfolgte Speicherung gedrückt. Sobald die LED 1 langsam Die LED 1 leuchtet weiterhin. wird durch schnelles Aufleuchten der LED 1 blinkt, lassen Sie die Taste los. bestätigt. Produktnummer Datum Serie Modellnummer TVLink RS868 18.05.2012 TVDMC868xxx T417.06...
- Seite 4 5.3 – Speichern einer einzelnen Fernbedienungstaste mit der Die mit der Funktion ON belegte Taste dient zum Einschalten des Lichts. TVDMC TVDMC Fernbedienung LED 1 LED 1 3 Mal drücken und Taste drücken und 10 s gedrückt halten 1 – Drücken Sie 1 Mal die Taste P3 2 –...
- Seite 5 6 – Ändern der für die 4 Tasten der 7-Kanal-Fernbedienung eingestellten Helligkeit über den Über die Tasten P1 und P2 am Empfänger können Sie die Helligkeitswerte ändern, die in den ersten 4 Tasten der 7-Kanal-Fernbedienung am Empfänger eingestellt sind. Die nachfolgend beschriebene Vorgehensweise ist auch dann anwendbar, wenn eine Fernbedienung in mehreren Empfängern gespeichert ist.
- Seite 6 Fall 2: Ein 7-Kanal-Sender ist in mehreren Empfängern gespeichert. Wenn in mehreren Empfängern derselbe 7-Kanal-Sender gespeichert ist und in jedem Empfänger ein anderer Helligkeitswert eingestellt werden soll, müssen Sie im Empfänger zunächst die Identifikationsnummer einstellen. Anschließend können Sie mit den Tasten den gewünschten Empfänger auswählen. So legen Sie die Identifikationsnummer eines Empfängers fest: Die dem Dimmer zugewiesene Identifikationsnummer wird über die LEDs 2 und 3 angegeben: LED 2 steht hierbei für die Zehnerstelle, die LED 3 für die Maßeinheit.
- Seite 7 7 – Kopieren der Tastenfunktion von einer Fernbedienung auf eine andere Fernbedienung Fernbedienung Fernbedienung 1 – Drücken Sie die Taste P3 auf 2 – Drücken Sie auf der 3 – Drücken Sie die zu der gespeicherten Fernbedienung. gespeicherten Fernbedienung speichernde Taste auf der neuen Die LED 1 am Empfänger leuchtet innerhalb von 5 Sekunden die Fernbedienung.
- Seite 8 TECHNISCHE DATEN - Kabelquerschnitt an Eingang und Ausgang max. 1,5 mm - Stromversorgung 230 V 50/60 Hz +/-10 % - Eingebauter Wärmeschutz mit automatischer Wiederein- - Regelbare Minimallast 25 W schaltung - Regelbare Maximallast 450 W - Elektronische Kontrolle des Lastzustands - Lasttyp R, L, C - Speicherung von bis zu 16 Standard-Fernbedienungen...
