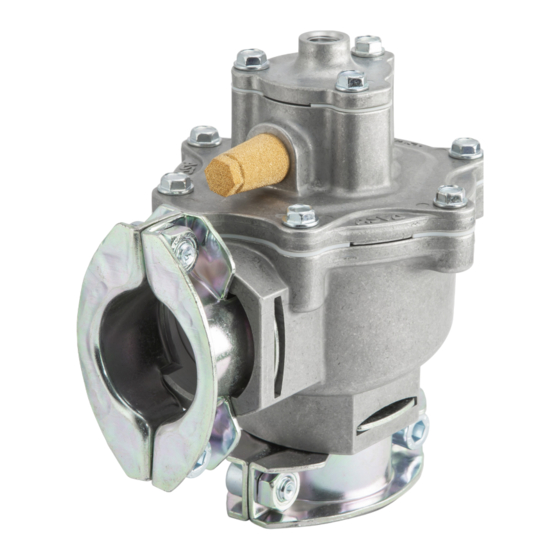

- Seite 1 SERIES ASCO™ PULSE VALVES Zweistufig, Mit Externer Vorsteuerung, 1-1/2" Double Stage, Remote Pilot Operated, 1-1/2" IM548692 AB Installationshandbuch Installation manual...
-
Seite 2: Spezielle Bedingungen Für Die Sichere Verwendung
Dieses Handbuch enthält urheberrechtlich geschützte Informationen. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung von ASCO NUMATICSin irgendeiner Form oder Art und Weise fotokopiert oder reproduziert werden. COPYRIGHT © 2021 ASCO Numatics GmbH - Alle Rechte vorbehalten. Änderungen vorbehalten – Besuchen Sie uns auf emerson.com... -
Seite 3: Wartung
Medium und den Betriebsbedingungen richten. Teile in • Druckzuluftqualität nach DIN 8573-1: 3-3-3 ordnungsgemäßer Weise zerlegen bzw. zusammenbauen. Dabei sind die Teile exakt anhand der mitgelieferten Explosionszeichnungen zu identifizieren und Änderungen vorbehalten – Besuchen Sie uns auf emerson.com... - Seite 4 INSTALLATION SERIE 353, ZWEISTUFIG, EXTERNE VORSTEUERUNG, 1-1/2" SCHNITTZEICHNUNGEN Schnellmontageanschluss Clamp Rohranschluss mit Gewinde Änderungen vorbehalten – Besuchen Sie uns auf emerson.com...
-
Seite 5: Ersatzteile
1. ALLE ABMESSUNGEN DIENEN NUR ALS REFERENZ 2. ANZUGSDREHMOMENT 11 Nm +/- 1Nm FÜR SCHRAUBEN. 3. ANZUGSDREHMOMENT 16Nm +/- 1Nm FÜR DIE SCHRAUBEN DER KLEMMHALTERUNG. ● ― OPTIONALE TEILE ● Ʌ Ʌ NOTE 3 Änderungen vorbehalten – Besuchen Sie uns auf emerson.com... - Seite 6 This manual contains information protected by copyright. No part of this document may be photocopied or reproduced in any form or manner whatsoever without prior written permission from ASCO NUMATICS. COPYRIGHT © 2021 - ASCO Numatics GmbH - All rights reserved. Visit our website at emerson.com Availability, design and specifications are subject to change without notice. All rights reserved.
- Seite 7 During servicing, components should be examined for excessive wear. A complete set of internal parts is available as a spare Visit our website at emerson.com Availability, design and specifications are subject to change without notice. All rights reserved.
-
Seite 8: Sectional Drawings
INSTALLATION SERIES 353, DOUBLE STAGE, REMOTE PILOT OPERATED, 1-1/2" SECTIONAL DRAWINGS Quick connection Clamp Threaded pipe connection Visit our website at emerson.com Availability, design and specifications are subject to change without notice. All rights reserved. -
