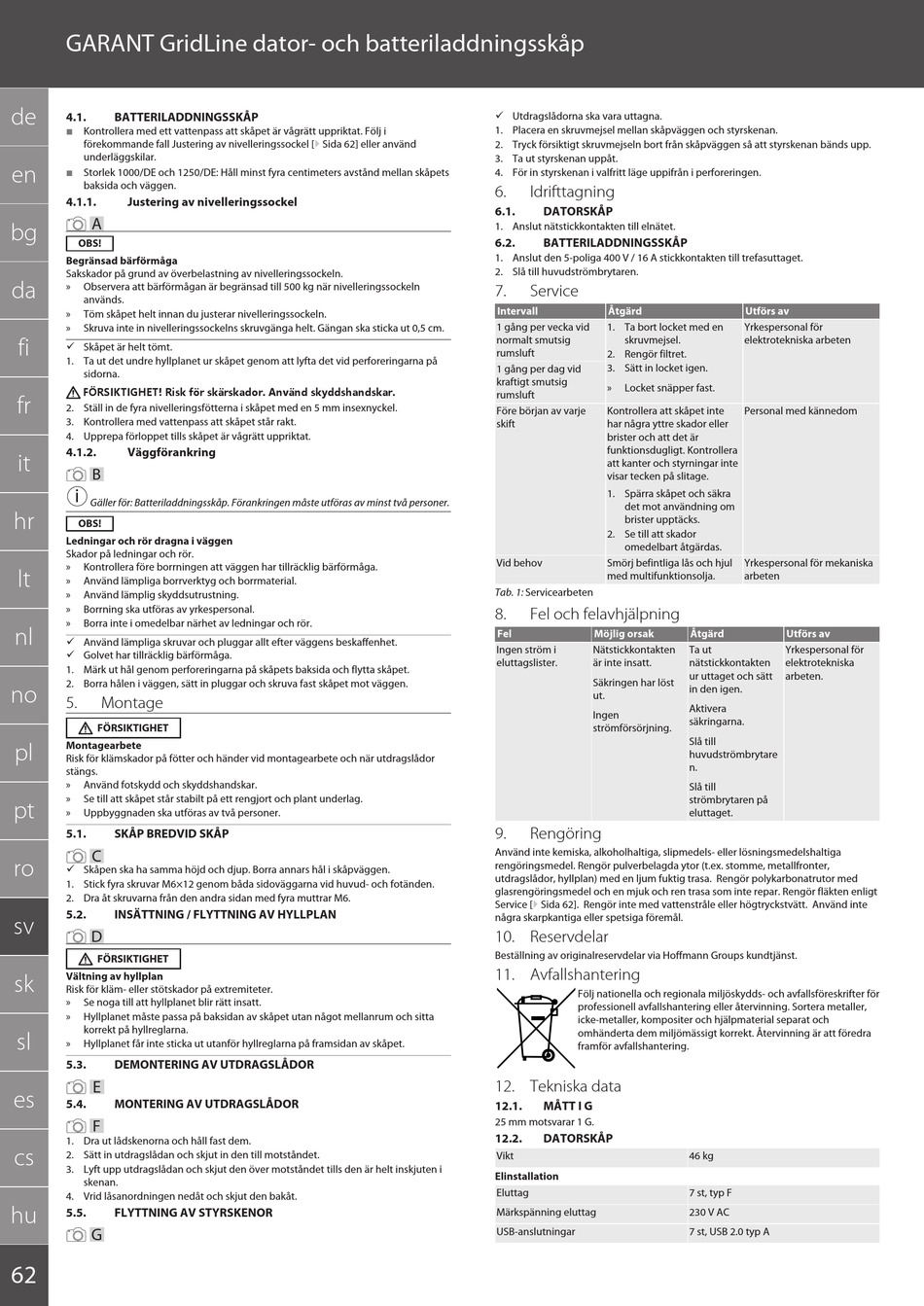

GARANT GridLine dator- och batteriladdningsskåp
de
4.1. BATTERILADDNINGSSKÅP
 Kontrollera med ett vattenpass att skåpet är vågrätt uppriktat. Följ i
förekommande fall Justering av nivelleringssockel [} Sida 62] eller använd
underläggskilar.
en
 Storlek 1000/DE och 1250/DE: Håll minst fyra centimeters avstånd mellan skåpets
baksida och väggen.
4.1.1. Justering av nivelleringssockel
A
bg
OBS!
Begränsad bärförmåga
Sakskador på grund av överbelastning av nivelleringssockeln.
da
» Observera att bärförmågan är begränsad till 500 kg när nivelleringssockeln
används.
» Töm skåpet helt innan du justerar nivelleringssockeln.
» Skruva inte in nivelleringssockelns skruvgänga helt. Gängan ska sticka ut 0,5 cm.
fi
ü Skåpet är helt tömt.
1. Ta ut det undre hyllplanet ur skåpet genom att lyfta det vid perforeringarna på
sidorna.
FÖRSIKTIGHET! Risk för skärskador. Använd skyddshandskar.
fr
2. Ställ in de fyra nivelleringsfötterna i skåpet med en 5 mm insexnyckel.
3. Kontrollera med vattenpass att skåpet står rakt.
4. Upprepa förloppet tills skåpet är vågrätt uppriktat.
4.1.2. Väggförankring
it
B
i
Gäller för: Batteriladdningsskåp. Förankringen måste utföras av minst två personer.
hr
OBS!
Ledningar och rör dragna i väggen
Skador på ledningar och rör.
» Kontrollera före borrningen att väggen har tillräcklig bärförmåga.
lt
» Använd lämpliga borrverktyg och borrmaterial.
» Använd lämplig skyddsutrustning.
» Borrning ska utföras av yrkespersonal.
» Borra inte i omedelbar närhet av ledningar och rör.
nl
ü Använd lämpliga skruvar och pluggar allt efter väggens beskaffenhet.
ü Golvet har tillräcklig bärförmåga.
1. Märk ut hål genom perforeringarna på skåpets baksida och flytta skåpet.
2. Borra hålen i väggen, sätt in pluggar och skruva fast skåpet mot väggen.
no
5. Montage
FÖRSIKTIGHET
Montagearbete
pl
Risk för klämskador på fötter och händer vid montagearbete och när utdragslådor
stängs.
» Använd fotskydd och skyddshandskar.
» Se till att skåpet står stabilt på ett rengjort och plant underlag.
pt
» Uppbyggnaden ska utföras av två personer.
5.1. SKÅP BREDVID SKÅP
C
ro
ü Skåpen ska ha samma höjd och djup. Borra annars hål i skåpväggen.
1. Stick fyra skruvar M6×12 genom båda sidoväggarna vid huvud- och fotänden.
2. Dra åt skruvarna från den andra sidan med fyra muttrar M6.
5.2. INSÄTTNING / FLYTTNING AV HYLLPLAN
sv
D
FÖRSIKTIGHET
Vältning av hyllplan
sk
Risk för kläm- eller stötskador på extremiteter.
» Se noga till att hyllplanet blir rätt insatt.
» Hyllplanet måste passa på baksidan av skåpet utan något mellanrum och sitta
korrekt på hyllreglarna.
sl
» Hyllplanet får inte sticka ut utanför hyllreglarna på framsidan av skåpet.
5.3. DEMONTERING AV UTDRAGSLÅDOR
E
es
5.4. MONTERING AV UTDRAGSLÅDOR
F
1. Dra ut lådskenorna och håll fast dem.
cs
2. Sätt in utdragslådan och skjut in den till motståndet.
3. Lyft upp utdragslådan och skjut den över motståndet tills den är helt inskjuten i
skenan.
4. Vrid låsanordningen nedåt och skjut den bakåt.
hu
5.5. FLYTTNING AV STYRSKENOR
G
62
ü Utdragslådorna ska vara uttagna.
1. Placera en skruvmejsel mellan skåpväggen och styrskenan.
2. Tryck försiktigt skruvmejseln bort från skåpväggen så att styrskenan bänds upp.
3. Ta ut styrskenan uppåt.
4. För in styrskenan i valfritt läge uppifrån i perforeringen.
6. Idrifttagning
6.1. DATORSKÅP
1. Anslut nätstickkontakten till elnätet.
6.2. BATTERILADDNINGSSKÅP
1. Anslut den 5-poliga 400 V / 16 A stickkontakten till trefasuttaget.
2. Slå till huvudströmbrytaren.
7. Service
Intervall Åtgärd
1 gång per vecka vid 1. Ta bort locket med en
normalt smutsig skruvmejsel.
rumsluft
2. Rengör filtret.
3. Sätt in locket igen.
1 gång per dag vid
kraftigt smutsig
» Locket snäpper fast.
rumsluft
Före början av varje Kontrollera att skåpet inte
skift har några yttre skador eller
brister och att det är
funktionsdugligt. Kontrollera
att kanter och styrningar inte
visar tecken på slitage.
1. Spärra skåpet och säkra
det mot användning om
brister upptäcks.
2. Se till att skador
omedelbart åtgärdas.
Vid behov Smörj befintliga lås och hjul
med multifunktionsolja.
Tab. 1: Servicearbeten
8. Fel och felavhjälpning
Fel Möjlig orsak
Ingen ström i Nätstickkontakten
eluttagslister. är inte insatt.
Säkringen har löst
ut.
Ingen
strömförsörjning.
9. Rengöring
Använd inte kemiska, alkoholhaltiga, slipmedels- eller lösningsmedelshaltiga
rengöringsmedel. Rengör pulverbelagda ytor (t.ex. stomme, metallfronter,
utdragslådor, hyllplan) med en ljum fuktig trasa. Rengör polykarbonatrutor med
glasrengöringsmedel och en mjuk och ren trasa som inte repar. Rengör fläkten enligt
Service [} Sida 62]. Rengör inte med vattenstråle eller högtryckstvätt. Använd inte
några skarpkantiga eller spetsiga föremål.
10. Reservdelar
Beställning av originalreservdelar via Hoffmann Groups kundtjänst.
11. Avfallshantering
Följ nationella och regionala miljöskydds- och avfallsföreskrifter för
professionell avfallshantering eller återvinning. Sortera metaller,
icke-metaller, kompositer och hjälpmaterial separat och
omhänderta dem miljömässigt korrekt. Återvinning är att föredra
framför avfallshantering.
12. Tekniska data
12.1. MÅTT I G
25 mm motsvarar 1 G.
12.2. DATORSKÅP
Vikt
Elinstallation
Eluttag
Märkspänning eluttag
USB-anslutningar
Utförs av
Yrkespersonal för
elektrotekniska arbeten
Personal med kännedom
Yrkespersonal för mekaniska
arbeten
Åtgärd Utförs av
Ta ut Yrkespersonal för
nätstickkontakten elektrotekniska
ur uttaget och sätt arbeten.
in den igen.
Aktivera
säkringarna.
Slå till
huvudströmbrytare
n.
Slå till
strömbrytaren på
eluttaget.
46 kg
7 st, typ F
230 V AC
7 st, USB 2.0 typ A
