Garant GridLine 940001 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
GARANT

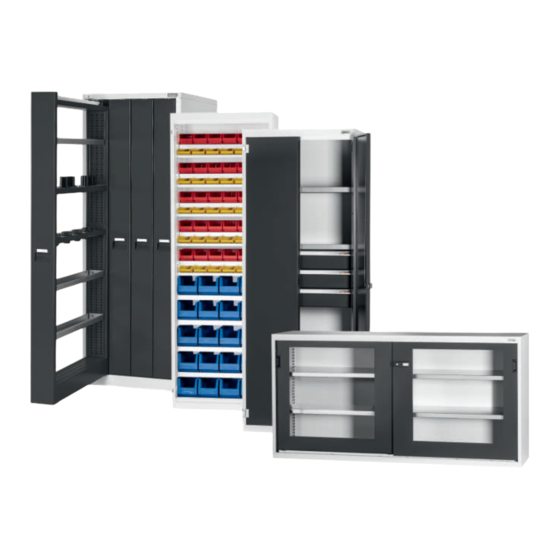

GridLine Schränke
940001 - 940217, 940801 - 942004, 942031 - 942043, 942301 - 942367,
942701 - 943907, 944003 - 944009, 944111 - 944163, 944221, 949011 -
949073, 987001, 987030, 987031, 971201, 971203, 971301 - 971453,
971605 - 971655
Bedienungsanleitung
Instruction manual | Návod k obsluze | Manual de instrucciones |
Manuel d'utilisation | Manuale d'uso | Instrukcja obsługi
de
en
cs
es
fr
it
pl
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Garant GridLine 940001
Inhaltszusammenfassung für Garant GridLine 940001

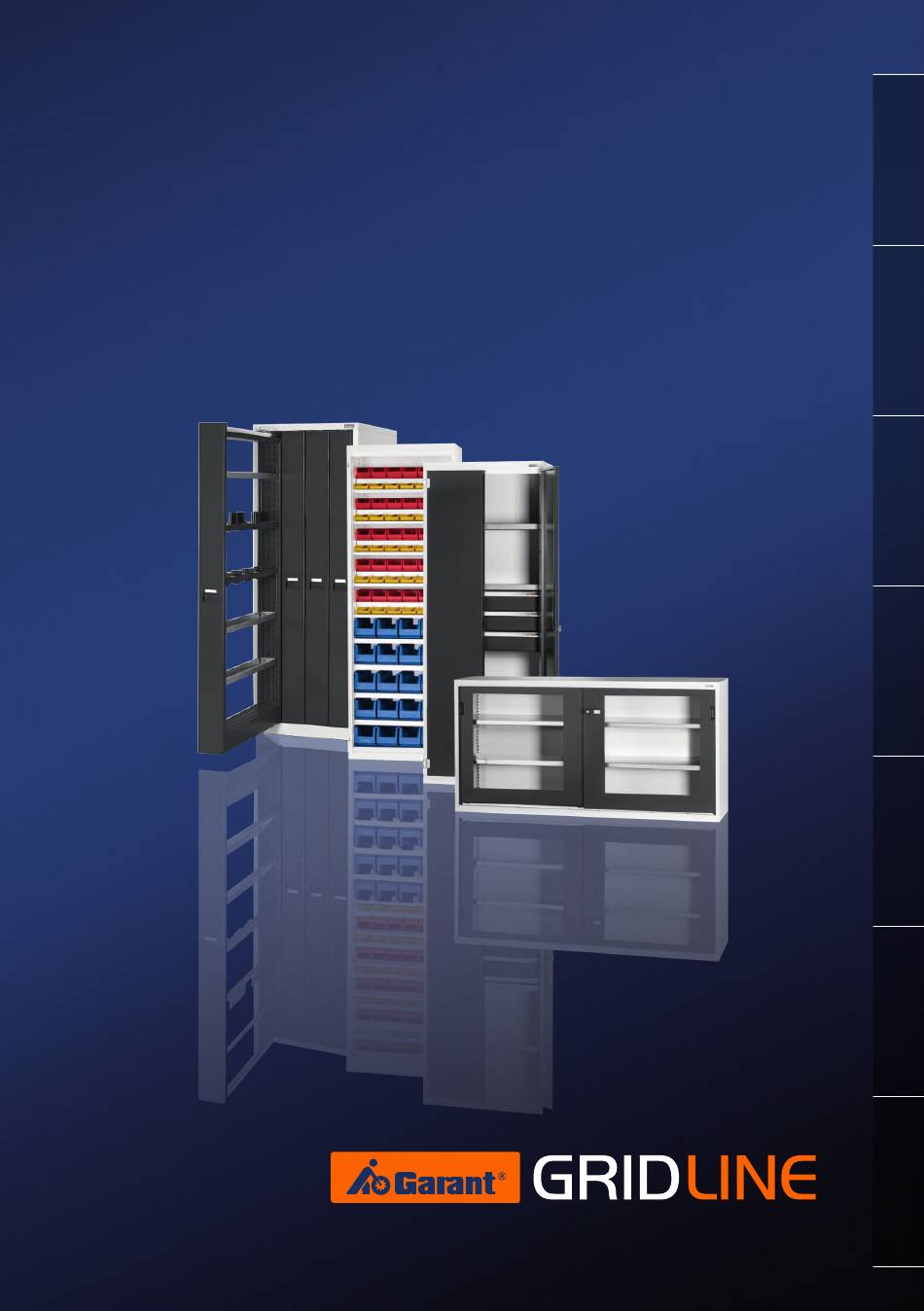

- Seite 1 GARANT GridLine Schränke 940001 - 940217, 940801 - 942004, 942031 - 942043, 942301 - 942367, 942701 - 943907, 944003 - 944009, 944111 - 944163, 944221, 949011 - 949073, 987001, 987030, 987031, 971201, 971203, 971301 - 971453, 971605 - 971655 Bedienungsanleitung Instruction manual | Návod k obsluze | Manual de instrucciones |...
- Seite 2 4× >0,5 cm 2× >0,5 cm 2× >0,5 cm 4× 2× www.hoffmann-group.com...
- Seite 3 4× 0 mm 4× www.hoffmann-group.com...
- Seite 4 www.hoffmann-group.com...
- Seite 5 www.hoffmann-group.com...
- Seite 6 0 mm 4× 6× 942301-942367 942808-942867 4× 4× www.hoffmann-group.com...
- Seite 7 www.hoffmann-group.com...
-
Seite 8: Inhaltsverzeichnis
GARANT GridLine Schränke Inhaltsverzeichnis Identifikationsdaten ......................10 Allgemeine Hinweise ......................10 2.1. Symbole und Darstellungsmittel....................10 Geräteübersicht........................11 3.1. Basisschrank, Großraum-Basisschrank, Schwerlastschrank ..........11 3.2. Aufsatzschrank, Großraum-Aufsatzschrank................11 3.3. Vertikalschrank ............................12 3.4. Wandhängeschrank..........................12 3.5. Regalschrank, Magazinschrank, Systemkoffer-Schrank ............13 3.6. - Seite 9 6.3.1. Gleitführungen nachjustieren................... 22 6.4. Aufsatzschrank, Großraum-Aufsatzschrank................22 6.4.1. Auf Basisschrank, Großraum-Basisschrank montieren..........22 6.5. Shadowboard-Schrank........................23 6.5.1. Shadowboards einsetzen ....................23 6.5.2. Führungsschienen versetzen .................... 23 6.6. Garderobenschrank..........................23 6.6.1. Türanschlag umbauen......................23 6.7. Wandhängeschrank..........................23 6.8. Regalschrank ............................23 6.8.1.
-
Seite 10: Identifikationsdaten
GARANT GridLine Schränke 1. Identifikationsdaten Hersteller Hoffmann Supply Chain GmbH Franz-Hoffmann-Str. 3 90431 Nürnberg Deutschland Marke GARANT Produkte GridLine Basisschrank, verschiedene Ausführungen GridLine Aufsatzschrank, verschiedene Ausführungen GridLine Großraum-Basisschrank, verschiedene Ausführungen GridLine Großraum-Aufsatzschrank, verschiedene Ausführungen GridLine Vertikalschrank, verschiedene Ausführungen GridLine Schwerlastschrank, verschiedene Ausführungen GridLine Wandhängeschrank, verschiedene Ausführungen... -
Seite 11: Geräteübersicht
3. Geräteübersicht Beispielhafte Darstellungen. 3.1. BASISSCHRANK, GROSSRAUM-BASISSCHRANK, SCHWERLASTSCHRANK Basisschrank mit Rollladen Basisschrank mit Sichtfenster-Flü- Basisschrank mit Vollblech- geltüren Schiebetüren Schrankgehäuse Vollblech-Schiebetür Stiftzylinderschloss Schublade Fachboden Rollladen Sichtfenster-Flügeltür 3.2. AUFSATZSCHRANK, GROSSRAUM-AUFSATZSCHRANK Großraum-Aufsatzschrank mit Vollblech-Flügel- Aufsatzschrank mit Sichtfenster-Schiebetüren türen Schrankgehäuse Sichtfenster-Schiebetür Stiftzylinderschloss Vollblech-Flügeltür Fachboden www.hoffmann-group.com... -
Seite 12: Vertikalschrank
GARANT GridLine Schränke 3.3. VERTIKALSCHRANK Lochwand-Vertikalschrank mit Sichtfenster-Flü- geltüren Vertikalschrank mit vier freitragenden Auszügen Schrankgehäuse Sichtfenster-Flügeltür Stiftzylinderschloss Lochwand-Vertikalauszug Vertikalauszug 3.4. WANDHÄNGESCHRANK Wandhängeschrank mit Sichtfenster-Flügeltüren Wandhängeschrank mit Vollblech-Schiebetü- Schrankgehäuse Sichtfenster-Flügeltür Stiftzylinderschloss Rückwand mit Lochung Fachboden Vollblech-Schiebetür Bedienungsanleitung... -
Seite 13: Regalschrank, Magazinschrank, Systemkoffer-Schrank
3.5. REGALSCHRANK, MAGAZINSCHRANK, SYSTEMKOFFER-SCHRANK Regalschrank ohne Tür Magazinschrank mit Vollblech-Flügeltüren Schrankgehäuse Sichtlagerkasten Stiftzylinderschloss Vollblech-Flügeltür Fachboden Klarsichtbox www.hoffmann-group.com... -
Seite 14: Shadowboard-Schrank
GARANT GridLine Schränke 3.6. SHADOWBOARD-SCHRANK Shadowboard-Schrank mit Vollblech-Flügeltüren Schrankgehäuse Führungsschiene mit Anschlagnase Stiftzylinderschloss Vollblech-Flügeltür Fachboden Bedienungsanleitung... -
Seite 15: Garderobenschrank
3.7. GARDEROBENSCHRANK Garderobenschrank mit Stiftzylinderschloss Garderobenschrank mit Schrägdach und Dreh- riegelverschluss Schrankgehäuse Füße aus Aluminium Stiftzylinderschloss Abnehmbare Sockelblende Fachboden Drehriegelverschluss Kleiderhaken Schrägdach Vollblech-Flügeltür www.hoffmann-group.com... -
Seite 16: Tool-Unit Schrank, Cnc-Schrank
GARANT GridLine Schränke 3.8. TOOL-UNIT SCHRANK, CNC-SCHRANK ToolUNIT Schrank (ohne UNIT) CNC-Schrank mit Werkzeugauf- CNC-Schrank mit Werkzeugauf- mit Vollblech-Flügeltüren nahme mit Vollblech-Flügeltü- nahme mit Rollladen Schrankgehäuse Vollblech-Flügeltür Stiftzylinderschloss Werkzeugaufnahme für Schräglagerung UNIT-Träger Rollladen Werkzeugaufnahme für Stufenlage- rung Bedienungsanleitung... -
Seite 17: Putzmittelschrank
3.9. PUTZMITTELSCHRANK Putzmittelschrank mit Vollblech-Flügeltüren Schrankgehäuse Putzmittelgehäuse zum Einhängen Stiftzylinderschloss Vollblech-Flügeltür Fachboden Ausziehbare Lochwand mit Haken und Ge- rätehalter 4. Sicherheit 4.1. GRUNDLEGENDE SICHERHEITSHINWEISE 4.2. BESTIMMUNGSGEMÄSSE VERWENDUNG Schwenkbereich von Türen freihalten, Türen und Schubladen geschlossen halten. Schubladen zur Aufbewahrung von Werkzeugen. ... -
Seite 18: Sachwidriger Einsatz
GARANT GridLine Schränke Art.-Nr. 942031 und 942033: Lochwandauszüge zur Aufnahme von Easyfix Haken und Haltern. Nur auf ebenen Boden aufstellen. 4.2.4. Wandhängeschrank Zur Wandmontage. Rückwand mit Lochwandraster zur Aufnahme von Easyfix Haken und Haltern. 4.2.5. Regalschrank ... -
Seite 19: Personenqualifikation
4.5. PERSONENQUALIFIKATION Fachkraft für mechanische Arbeiten Fachkraft im Sinne dieser Dokumentation sind Personen, die mit Aufbau, mechanischer Installati- on, Inbetriebnahme, Störungsbehebung und Wartung des Produkts vertraut sind und über folgen- de Qualifikationen verfügen: Qualifizierung / Ausbildung im Bereich Mechanik gemäß den national geltenden Vorschriften. Fachkraft für elektrotechnische Arbeiten Elektrofachkraft im Sinne dieser Dokumentation sind befähigte Personen mit geeigneter fachli- cher Ausbildung, Kenntnissen und Erfahrungen, Gefahren erkennen und vermeiden zu können,... -
Seite 20: Ausrichten
GARANT GridLine Schränke 5.1. AUSRICHTEN 5.1.1. Nivelliersockel anpassen Gültig für: Basisschrank, Großraum-Basisschrank, Shadowboard-Schrank, Tool-UNIT Schrank, CNC-Schrank, Putzmittelschrank ü Schrank ist vollständig geleert. 1. Unteren Fachboden durch Anheben an seitlichen Lochungen aus Schrank entnehmen. VORSICHT! Schnittgefahr. Schutzhandschuhe tragen. 2. Vier beziehungsweise acht Nivellierfüße im Inneren des Schrankes mit Innensechskantschlüs- sel 5 mm einstellen. -
Seite 21: Montage
6. Montage VORSICHT Montagearbeiten Quetschgefahr der Füße und Hände bei Montagearbeiten und beim Schließen von Schubladen. » Fußschutz, Schutzhandschuhe tragen. » Für festen Stand auf sauberen, ebenen Untergrund sorgen. » Aufbau mithilfe von zwei Personen. 6.1. ALLE SCHRÄNKE 6.1.1. Schrank an Schrank ü... -
Seite 22: Elektrische Installationen
GARANT GridLine Schränke 1. Schlitzschraubendreher zwischen Schrankwand und Führungsschiene positionieren. 2. Schlitzschraubendreher vorsichtig von Schrankwand wegdrücken, um Führungsschiene aufzu- hebeln. 3. Führungsschiene nach oben entnehmen. 4. Führungsschiene an beliebiger Position von oben in Lochung einführen. 6.1.6. Elektrische Installationen GEFAHR Stromführende Komponenten Lebensgefahr durch Stromschlag bei unsachgemäßer Montage stromführender Komponenten. -
Seite 23: Shadowboard-Schrank
1. Vorgestanzte Lochung auf Gehäusedeckel mit Splintentreiber 8 mm und Hammer durch- schlagen. 2. Schränke mit mindestens zwei Personen aufeinandersetzen. VORSICHT! Schwebende Last. Nicht unter Schrank treten oder greifen. 3. Vier Schrauben M6 von unten durch Basisschrank und Aufsatzschrank führen und mit Einzieh- mutter verschrauben. -
Seite 24: Tool-Unit Schrank, Cnc-Schrank
GARANT GridLine Schränke 2. Zwei Einschubsicherung im hinteren Teil über Fachbodenträger einsetzen. 6.9. TOOL-UNIT SCHRANK, CNC-SCHRANK 6.9.1. UNIT-Träger und Werkzeugaufnahme für Stufenlagerung einbauen 1. Aufnahmeschienen in seitliche Einhängeleisten des Schrankes einhängen. 2. Werkzeugaufnahme oder UNIT-Träger auf Aufnahmeschiene an gewünschte Position schie- ben. -
Seite 25: Technische Daten
10. Technische Daten 10.1. MASSE IN G 25 mm entsprechen 1 G. 10.2. TRAGFÄHIGKEITEN Gesamt Fachbo- Schublade Vertikal- Aufnah- Träger- auszug meschie- schiene Basisschrank 1000 kg 100 kg 75 kg Aufsatzschrank 1000 kg 100 kg 75 kg Großraum-Basisschrank 1000 kg 100 kg Großraum-Aufsatzschrank 1000 kg 100 kg Vertikalschrank mit 2 Auszügen 700 kg 350 kg... - Seite 138 Notizen www.hoffmann-group.com...
- Seite 139 www.hoffmann-group.com...
