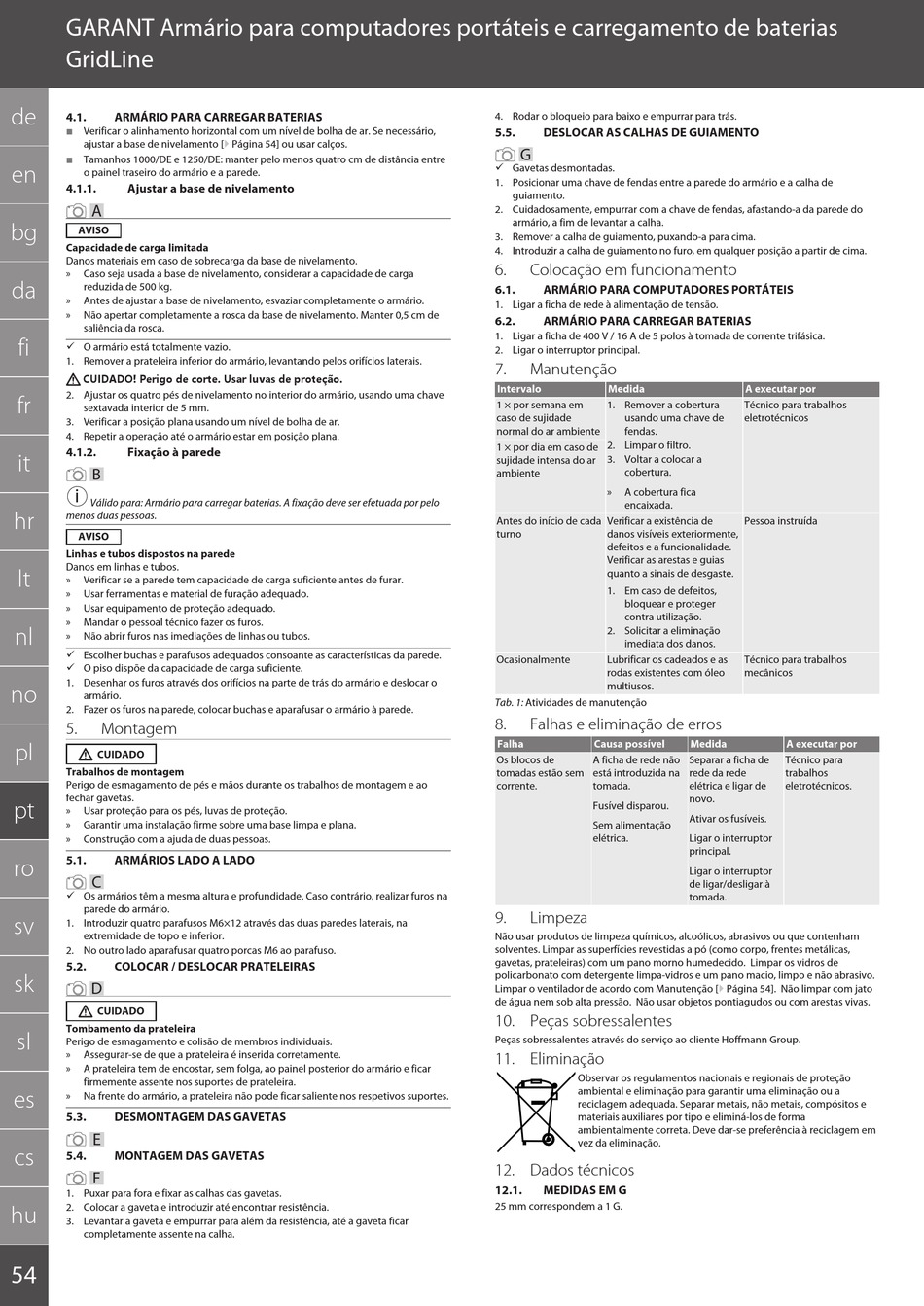

Garant Gridline 944520 Bedienungsanleitung Seite 54

GARANT Armário para computadores portáteis e carregamento de baterias
GridLine
de
4.1. ARMÁRIO PARA CARREGAR BATERIAS
 Verificar o alinhamento horizontal com um nível de bolha de ar. Se necessário,
ajustar a base de nivelamento [} Página 54] ou usar calços.
 Tamanhos 1000/DE e 1250/DE: manter pelo menos quatro cm de distância entre
en
o painel traseiro do armário e a parede.
4.1.1. Ajustar a base de nivelamento
A
bg
AVISO
Capacidade de carga limitada
Danos materiais em caso de sobrecarga da base de nivelamento.
» Caso seja usada a base de nivelamento, considerar a capacidade de carga
da
reduzida de 500 kg.
» Antes de ajustar a base de nivelamento, esvaziar completamente o armário.
» Não apertar completamente a rosca da base de nivelamento. Manter 0,5 cm de
saliência da rosca.
fi
ü O armário está totalmente vazio.
1. Remover a prateleira inferior do armário, levantando pelos orifícios laterais.
CUIDADO! Perigo de corte. Usar luvas de proteção.
2. Ajustar os quatro pés de nivelamento no interior do armário, usando uma chave
fr
sextavada interior de 5 mm.
3. Verificar a posição plana usando um nível de bolha de ar.
4. Repetir a operação até o armário estar em posição plana.
4.1.2. Fixação à parede
it
B
i
Válido para: Armário para carregar baterias. A fixação deve ser efetuada por pelo
hr menos duas pessoas.
AVISO
Linhas e tubos dispostos na parede
Danos em linhas e tubos.
lt
» Verificar se a parede tem capacidade de carga suficiente antes de furar.
» Usar ferramentas e material de furação adequado.
» Usar equipamento de proteção adequado.
» Mandar o pessoal técnico fazer os furos.
nl
» Não abrir furos nas imediações de linhas ou tubos.
ü Escolher buchas e parafusos adequados consoante as características da parede.
ü O piso dispõe da capacidade de carga suficiente.
1. Desenhar os furos através dos orifícios na parte de trás do armário e deslocar o
no
armário.
2. Fazer os furos na parede, colocar buchas e aparafusar o armário à parede.
5. Montagem
pl
CUIDADO
Trabalhos de montagem
Perigo de esmagamento de pés e mãos durante os trabalhos de montagem e ao
fechar gavetas.
pt
» Usar proteção para os pés, luvas de proteção.
» Garantir uma instalação firme sobre uma base limpa e plana.
» Construção com a ajuda de duas pessoas.
5.1. ARMÁRIOS LADO A LADO
ro
C
ü Os armários têm a mesma altura e profundidade. Caso contrário, realizar furos na
parede do armário.
sv
1. Introduzir quatro parafusos M6×12 através das duas paredes laterais, na
extremidade de topo e inferior.
2. No outro lado aparafusar quatro porcas M6 ao parafuso.
5.2. COLOCAR / DESLOCAR PRATELEIRAS
sk
D
CUIDADO
Tombamento da prateleira
sl
Perigo de esmagamento e colisão de membros individuais.
» Assegurar-se de que a prateleira é inserida corretamente.
» A prateleira tem de encostar, sem folga, ao painel posterior do armário e ficar
firmemente assente nos suportes de prateleira.
es
» Na frente do armário, a prateleira não pode ficar saliente nos respetivos suportes.
5.3. DESMONTAGEM DAS GAVETAS
E
cs
5.4. MONTAGEM DAS GAVETAS
F
1. Puxar para fora e fixar as calhas das gavetas.
2. Colocar a gaveta e introduzir até encontrar resistência.
hu
3. Levantar a gaveta e empurrar para além da resistência, até a gaveta ficar
completamente assente na calha.
54
4. Rodar o bloqueio para baixo e empurrar para trás.
5.5. DESLOCAR AS CALHAS DE GUIAMENTO
G
ü Gavetas desmontadas.
1. Posicionar uma chave de fendas entre a parede do armário e a calha de
guiamento.
2. Cuidadosamente, empurrar com a chave de fendas, afastando-a da parede do
armário, a fim de levantar a calha.
3. Remover a calha de guiamento, puxando-a para cima.
4. Introduzir a calha de guiamento no furo, em qualquer posição a partir de cima.
6. Colocação em funcionamento
6.1. ARMÁRIO PARA COMPUTADORES PORTÁTEIS
1. Ligar a ficha de rede à alimentação de tensão.
6.2. ARMÁRIO PARA CARREGAR BATERIAS
1. Ligar a ficha de 400 V / 16 A de 5 polos à tomada de corrente trifásica.
2. Ligar o interruptor principal.
7. Manutenção
Intervalo Medida
1 × por semana em 1. Remover a cobertura
caso de sujidade usando uma chave de
normal do ar ambiente fendas.
2. Limpar o filtro.
1 × por dia em caso de
sujidade intensa do ar 3. Voltar a colocar a
cobertura.
ambiente
» A cobertura fica
encaixada.
Antes do início de cada Verificar a existência de
turno danos visíveis exteriormente,
defeitos e a funcionalidade.
Verificar as arestas e guias
quanto a sinais de desgaste.
1. Em caso de defeitos,
bloquear e proteger
contra utilização.
2. Solicitar a eliminação
imediata dos danos.
Ocasionalmente Lubrificar os cadeados e as
rodas existentes com óleo
multiusos.
Tab. 1: Atividades de manutenção
8. Falhas e eliminação de erros
Falha Causa possível
Os blocos de A ficha de rede não
tomadas estão sem está introduzida na
corrente. tomada.
Fusível disparou.
Sem alimentação
elétrica.
9. Limpeza
Não usar produtos de limpeza químicos, alcoólicos, abrasivos ou que contenham
solventes. Limpar as superfícies revestidas a pó (como corpo, frentes metálicas,
gavetas, prateleiras) com um pano morno humedecido. Limpar os vidros de
policarbonato com detergente limpa-vidros e um pano macio, limpo e não abrasivo.
Limpar o ventilador de acordo com Manutenção [} Página 54]. Não limpar com jato
de água nem sob alta pressão. Não usar objetos pontiagudos ou com arestas vivas.
10. Peças sobressalentes
Peças sobressalentes através do serviço ao cliente Hoffmann Group.
11. Eliminação
Observar os regulamentos nacionais e regionais de proteção
ambiental e eliminação para garantir uma eliminação ou a
reciclagem adequada. Separar metais, não metais, compósitos e
materiais auxiliares por tipo e eliminá-los de forma
ambientalmente correta. Deve dar-se preferência à reciclagem em
vez da eliminação.
12. Dados técnicos
12.1. MEDIDAS EM G
25 mm correspondem a 1 G.
A executar por
Técnico para trabalhos
eletrotécnicos
Pessoa instruída
Técnico para trabalhos
mecânicos
Medida A executar por
Separar a ficha de Técnico para
rede da rede trabalhos
elétrica e ligar de eletrotécnicos.
novo.
Ativar os fusíveis.
Ligar o interruptor
principal.
Ligar o interruptor
de ligar/desligar à
tomada.
