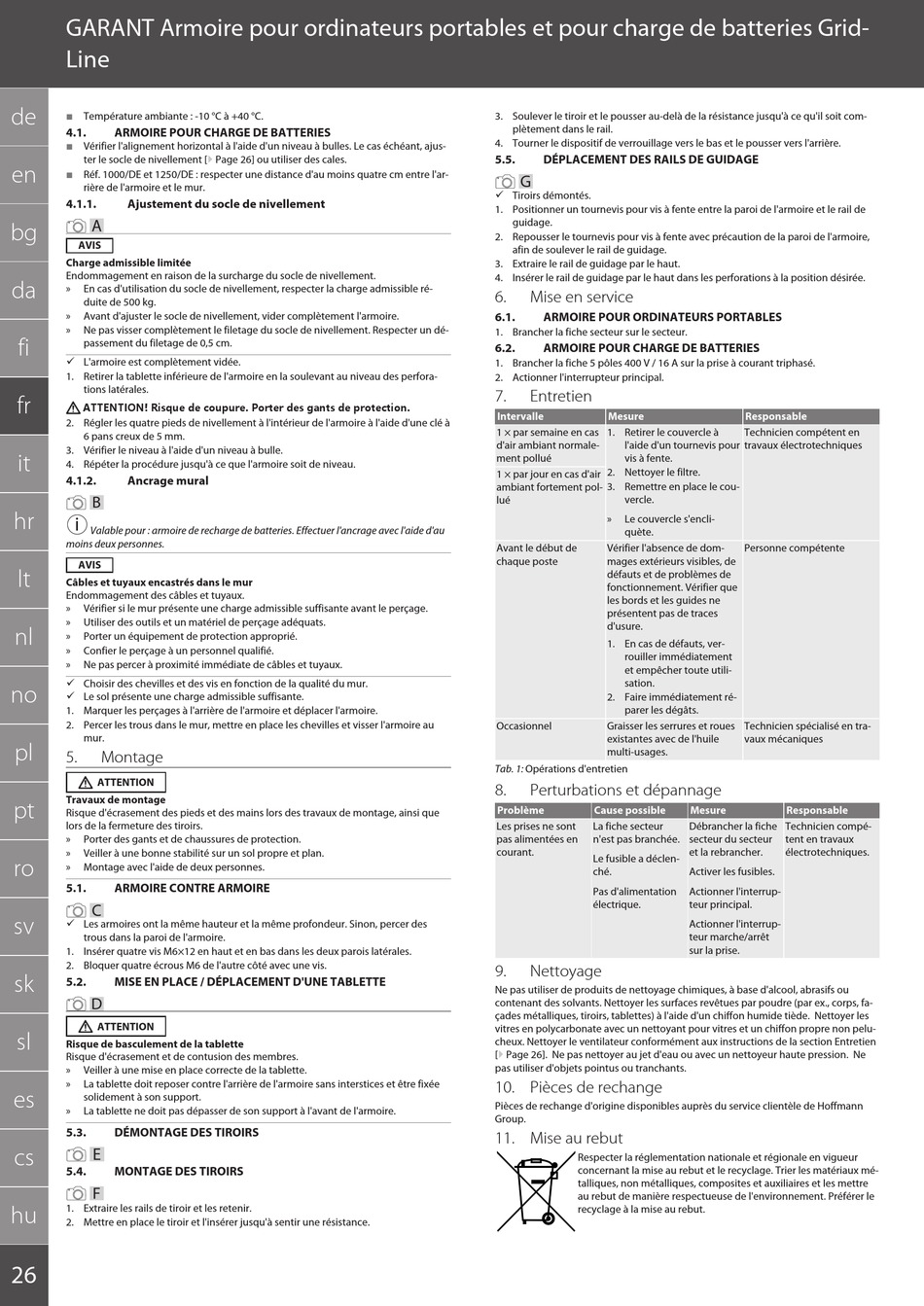

GARANT Armoire pour ordinateurs portables et pour charge de batteries Grid-
Line
de
 Température ambiante : -10 °C à +40 °C.
4.1. ARMOIRE POUR CHARGE DE BATTERIES
 Vérifier l'alignement horizontal à l'aide d'un niveau à bulles. Le cas échéant, ajus-
ter le socle de nivellement [} Page 26] ou utiliser des cales.
en
 Réf. 1000/DE et 1250/DE : respecter une distance d'au moins quatre cm entre l'ar-
rière de l'armoire et le mur.
4.1.1. Ajustement du socle de nivellement
A
bg
AVIS
Charge admissible limitée
Endommagement en raison de la surcharge du socle de nivellement.
da
» En cas d'utilisation du socle de nivellement, respecter la charge admissible ré-
duite de 500 kg.
» Avant d'ajuster le socle de nivellement, vider complètement l'armoire.
» Ne pas visser complètement le filetage du socle de nivellement. Respecter un dé-
fi
passement du filetage de 0,5 cm.
ü L'armoire est complètement vidée.
1. Retirer la tablette inférieure de l'armoire en la soulevant au niveau des perfora-
tions latérales.
fr
ATTENTION! Risque de coupure. Porter des gants de protection.
2. Régler les quatre pieds de nivellement à l'intérieur de l'armoire à l'aide d'une clé à
6 pans creux de 5 mm.
3. Vérifier le niveau à l'aide d'un niveau à bulle.
it
4. Répéter la procédure jusqu'à ce que l'armoire soit de niveau.
4.1.2. Ancrage mural
B
hr
i
Valable pour : armoire de recharge de batteries. Effectuer l'ancrage avec l'aide d'au
moins deux personnes.
AVIS
lt
Câbles et tuyaux encastrés dans le mur
Endommagement des câbles et tuyaux.
» Vérifier si le mur présente une charge admissible suffisante avant le perçage.
» Utiliser des outils et un matériel de perçage adéquats.
nl
» Porter un équipement de protection approprié.
» Confier le perçage à un personnel qualifié.
» Ne pas percer à proximité immédiate de câbles et tuyaux.
ü Choisir des chevilles et des vis en fonction de la qualité du mur.
no
ü Le sol présente une charge admissible suffisante.
1. Marquer les perçages à l'arrière de l'armoire et déplacer l'armoire.
2. Percer les trous dans le mur, mettre en place les chevilles et visser l'armoire au
mur.
pl
5. Montage
ATTENTION
Travaux de montage
pt
Risque d'écrasement des pieds et des mains lors des travaux de montage, ainsi que
lors de la fermeture des tiroirs.
» Porter des gants et de chaussures de protection.
» Veiller à une bonne stabilité sur un sol propre et plan.
ro
» Montage avec l'aide de deux personnes.
5.1. ARMOIRE CONTRE ARMOIRE
C
sv
ü Les armoires ont la même hauteur et la même profondeur. Sinon, percer des
trous dans la paroi de l'armoire.
1. Insérer quatre vis M6×12 en haut et en bas dans les deux parois latérales.
2. Bloquer quatre écrous M6 de l'autre côté avec une vis.
sk
5.2. MISE EN PLACE / DÉPLACEMENT D'UNE TABLETTE
D
ATTENTION
sl
Risque de basculement de la tablette
Risque d'écrasement et de contusion des membres.
» Veiller à une mise en place correcte de la tablette.
» La tablette doit reposer contre l'arrière de l'armoire sans interstices et être fixée
es
solidement à son support.
» La tablette ne doit pas dépasser de son support à l'avant de l'armoire.
5.3. DÉMONTAGE DES TIROIRS
cs
E
5.4. MONTAGE DES TIROIRS
F
1. Extraire les rails de tiroir et les retenir.
hu
2. Mettre en place le tiroir et l'insérer jusqu'à sentir une résistance.
26
3. Soulever le tiroir et le pousser au-delà de la résistance jusqu'à ce qu'il soit com-
plètement dans le rail.
4. Tourner le dispositif de verrouillage vers le bas et le pousser vers l'arrière.
5.5. DÉPLACEMENT DES RAILS DE GUIDAGE
G
ü Tiroirs démontés.
1. Positionner un tournevis pour vis à fente entre la paroi de l'armoire et le rail de
guidage.
2. Repousser le tournevis pour vis à fente avec précaution de la paroi de l'armoire,
afin de soulever le rail de guidage.
3. Extraire le rail de guidage par le haut.
4. Insérer le rail de guidage par le haut dans les perforations à la position désirée.
6. Mise en service
6.1. ARMOIRE POUR ORDINATEURS PORTABLES
1. Brancher la fiche secteur sur le secteur.
6.2. ARMOIRE POUR CHARGE DE BATTERIES
1. Brancher la fiche 5 pôles 400 V / 16 A sur la prise à courant triphasé.
2. Actionner l'interrupteur principal.
7. Entretien
Intervalle Mesure
1 × par semaine en cas 1. Retirer le couvercle à
d'air ambiant normale- l'aide d'un tournevis pour
ment pollué vis à fente.
2. Nettoyer le filtre.
1 × par jour en cas d'air
ambiant fortement pol- 3. Remettre en place le cou-
vercle.
lué
» Le couvercle s'encli-
quète.
Avant le début de Vérifier l'absence de dom-
chaque poste mages extérieurs visibles, de
défauts et de problèmes de
fonctionnement. Vérifier que
les bords et les guides ne
présentent pas de traces
d'usure.
1. En cas de défauts, ver-
rouiller immédiatement
et empêcher toute utili-
sation.
2. Faire immédiatement ré-
parer les dégâts.
Occasionnel Graisser les serrures et roues
existantes avec de l'huile
multi-usages.
Tab. 1: Opérations d'entretien
8. Perturbations et dépannage
Problème Cause possible
Les prises ne sont La fiche secteur
pas alimentées en n'est pas branchée.
courant.
Le fusible a déclen-
ché.
Pas d'alimentation
électrique.
9. Nettoyage
Ne pas utiliser de produits de nettoyage chimiques, à base d'alcool, abrasifs ou
contenant des solvants. Nettoyer les surfaces revêtues par poudre (par ex., corps, fa-
çades métalliques, tiroirs, tablettes) à l'aide d'un chiffon humide tiède. Nettoyer les
vitres en polycarbonate avec un nettoyant pour vitres et un chiffon propre non pelu-
cheux. Nettoyer le ventilateur conformément aux instructions de la section Entretien
[} Page 26]. Ne pas nettoyer au jet d'eau ou avec un nettoyeur haute pression. Ne
pas utiliser d'objets pointus ou tranchants.
10. Pièces de rechange
Pièces de rechange d'origine disponibles auprès du service clientèle de Hoffmann
Group.
11. Mise au rebut
Respecter la réglementation nationale et régionale en vigueur
concernant la mise au rebut et le recyclage. Trier les matériaux mé-
talliques, non métalliques, composites et auxiliaires et les mettre
au rebut de manière respectueuse de l'environnement. Préférer le
recyclage à la mise au rebut.
Responsable
Technicien compétent en
travaux électrotechniques
Personne compétente
Technicien spécialisé en tra-
vaux mécaniques
Mesure Responsable
Débrancher la fiche Technicien compé-
secteur du secteur tent en travaux
et la rebrancher. électrotechniques.
Activer les fusibles.
Actionner l'interrup-
teur principal.
Actionner l'interrup-
teur marche/arrêt
sur la prise.
