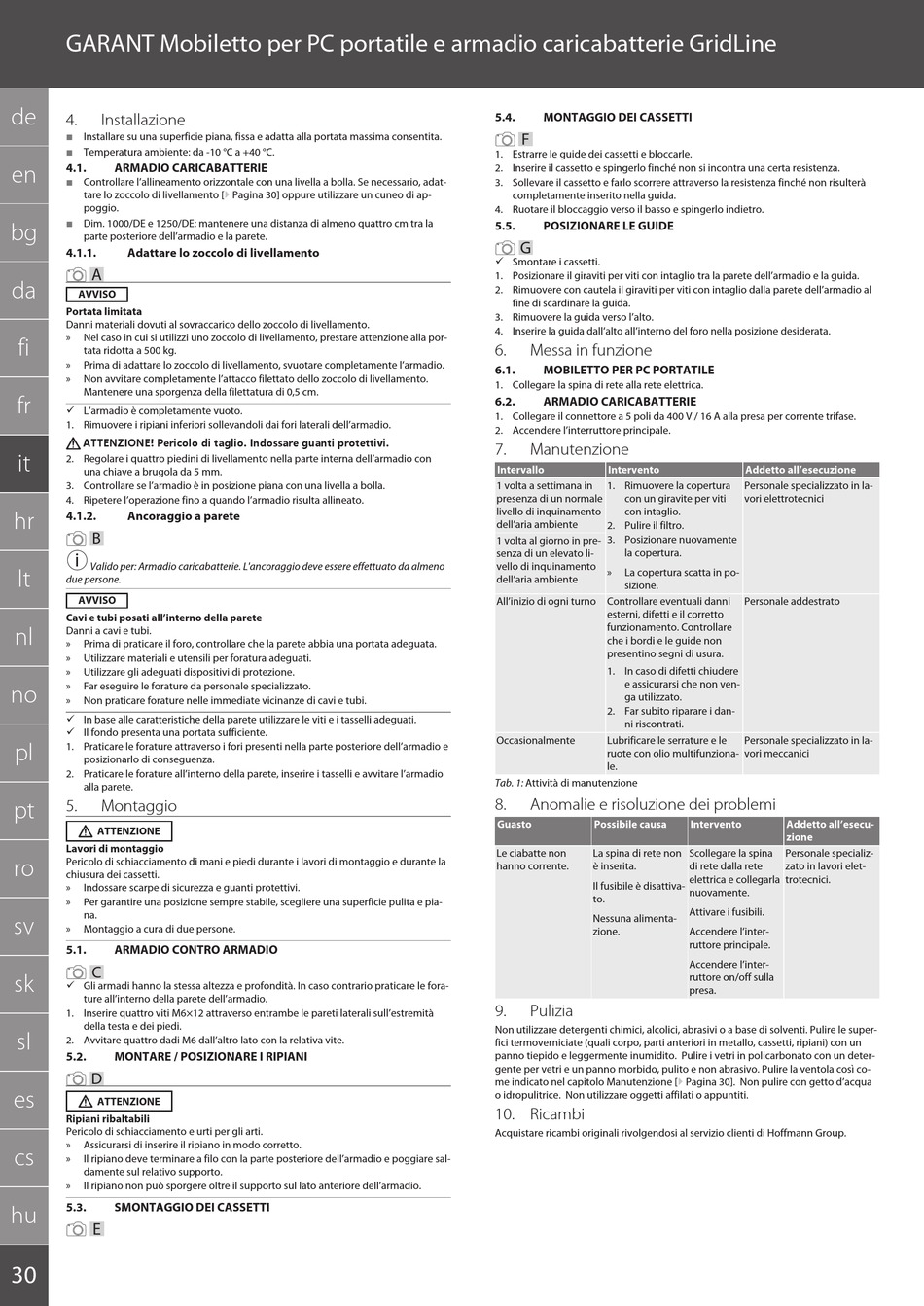

GARANT Mobiletto per PC portatile e armadio caricabatterie GridLine
de
4. Installazione
 Installare su una superficie piana, fissa e adatta alla portata massima consentita.
 Temperatura ambiente: da -10 °C a +40 °C.
4.1. ARMADIO CARICABATTERIE
en
 Controllare l'allineamento orizzontale con una livella a bolla. Se necessario, adat-
tare lo zoccolo di livellamento [} Pagina 30] oppure utilizzare un cuneo di ap-
poggio.
 Dim. 1000/DE e 1250/DE: mantenere una distanza di almeno quattro cm tra la
bg
parte posteriore dell'armadio e la parete.
4.1.1. Adattare lo zoccolo di livellamento
A
da
AVVISO
Portata limitata
Danni materiali dovuti al sovraccarico dello zoccolo di livellamento.
» Nel caso in cui si utilizzi uno zoccolo di livellamento, prestare attenzione alla por-
fi
tata ridotta a 500 kg.
» Prima di adattare lo zoccolo di livellamento, svuotare completamente l'armadio.
» Non avvitare completamente l'attacco filettato dello zoccolo di livellamento.
Mantenere una sporgenza della filettatura di 0,5 cm.
fr
ü L'armadio è completamente vuoto.
1. Rimuovere i ripiani inferiori sollevandoli dai fori laterali dell'armadio.
ATTENZIONE! Pericolo di taglio. Indossare guanti protettivi.
it
2. Regolare i quattro piedini di livellamento nella parte interna dell'armadio con
una chiave a brugola da 5 mm.
3. Controllare se l'armadio è in posizione piana con una livella a bolla.
4. Ripetere l'operazione fino a quando l'armadio risulta allineato.
hr 4.1.2. Ancoraggio a parete
B
i
Valido per: Armadio caricabatterie. L'ancoraggio deve essere effettuato da almeno
lt
due persone.
AVVISO
Cavi e tubi posati all'interno della parete
nl Danni a cavi e tubi.
» Prima di praticare il foro, controllare che la parete abbia una portata adeguata.
» Utilizzare materiali e utensili per foratura adeguati.
» Utilizzare gli adeguati dispositivi di protezione.
» Far eseguire le forature da personale specializzato.
no
» Non praticare forature nelle immediate vicinanze di cavi e tubi.
ü In base alle caratteristiche della parete utilizzare le viti e i tasselli adeguati.
ü Il fondo presenta una portata sufficiente.
pl 1. Praticare le forature attraverso i fori presenti nella parte posteriore dell'armadio e
posizionarlo di conseguenza.
2. Praticare le forature all'interno della parete, inserire i tasselli e avvitare l'armadio
alla parete.
5. Montaggio
pt
ATTENZIONE
Lavori di montaggio
Pericolo di schiacciamento di mani e piedi durante i lavori di montaggio e durante la
ro
chiusura dei cassetti.
» Indossare scarpe di sicurezza e guanti protettivi.
» Per garantire una posizione sempre stabile, scegliere una superficie pulita e pia-
na.
sv
» Montaggio a cura di due persone.
5.1. ARMADIO CONTRO ARMADIO
C
sk
ü Gli armadi hanno la stessa altezza e profondità. In caso contrario praticare le fora-
ture all'interno della parete dell'armadio.
1. Inserire quattro viti M6×12 attraverso entrambe le pareti laterali sull'estremità
della testa e dei piedi.
sl
2. Avvitare quattro dadi M6 dall'altro lato con la relativa vite.
5.2. MONTARE / POSIZIONARE I RIPIANI
D
es
ATTENZIONE
Ripiani ribaltabili
Pericolo di schiacciamento e urti per gli arti.
» Assicurarsi di inserire il ripiano in modo corretto.
cs
» Il ripiano deve terminare a filo con la parte posteriore dell'armadio e poggiare sal-
damente sul relativo supporto.
» Il ripiano non può sporgere oltre il supporto sul lato anteriore dell'armadio.
5.3. SMONTAGGIO DEI CASSETTI
hu
E
30
5.4. MONTAGGIO DEI CASSETTI
F
1. Estrarre le guide dei cassetti e bloccarle.
2. Inserire il cassetto e spingerlo finché non si incontra una certa resistenza.
3. Sollevare il cassetto e farlo scorrere attraverso la resistenza finché non risulterà
completamente inserito nella guida.
4. Ruotare il bloccaggio verso il basso e spingerlo indietro.
5.5. POSIZIONARE LE GUIDE
G
ü Smontare i cassetti.
1. Posizionare il giraviti per viti con intaglio tra la parete dell'armadio e la guida.
2. Rimuovere con cautela il giraviti per viti con intaglio dalla parete dell'armadio al
fine di scardinare la guida.
3. Rimuovere la guida verso l'alto.
4. Inserire la guida dall'alto all'interno del foro nella posizione desiderata.
6. Messa in funzione
6.1. MOBILETTO PER PC PORTATILE
1. Collegare la spina di rete alla rete elettrica.
6.2. ARMADIO CARICABATTERIE
1. Collegare il connettore a 5 poli da 400 V / 16 A alla presa per corrente trifase.
2. Accendere l'interruttore principale.
7. Manutenzione
Intervallo Intervento
1 volta a settimana in 1. Rimuovere la copertura
presenza di un normale con un giravite per viti
livello di inquinamento con intaglio.
dell'aria ambiente
2. Pulire il filtro.
3. Posizionare nuovamente
1 volta al giorno in pre-
senza di un elevato li- la copertura.
vello di inquinamento
» La copertura scatta in po-
dell'aria ambiente
sizione.
All'inizio di ogni turno Controllare eventuali danni
esterni, difetti e il corretto
funzionamento. Controllare
che i bordi e le guide non
presentino segni di usura.
1. In caso di difetti chiudere
e assicurarsi che non ven-
ga utilizzato.
2. Far subito riparare i dan-
ni riscontrati.
Occasionalmente Lubrificare le serrature e le
ruote con olio multifunziona-
le.
Tab. 1: Attività di manutenzione
8. Anomalie e risoluzione dei problemi
Guasto Possibile causa
Le ciabatte non La spina di rete non
hanno corrente. è inserita.
Il fusibile è disattiva-
to.
Nessuna alimenta-
zione.
9. Pulizia
Non utilizzare detergenti chimici, alcolici, abrasivi o a base di solventi. Pulire le super-
fici termoverniciate (quali corpo, parti anteriori in metallo, cassetti, ripiani) con un
panno tiepido e leggermente inumidito. Pulire i vetri in policarbonato con un deter-
gente per vetri e un panno morbido, pulito e non abrasivo. Pulire la ventola così co-
me indicato nel capitolo Manutenzione [} Pagina 30]. Non pulire con getto d'acqua
o idropulitrice. Non utilizzare oggetti affilati o appuntiti.
10. Ricambi
Acquistare ricambi originali rivolgendosi al servizio clienti di Hoffmann Group.
Addetto all'esecuzione
Personale specializzato in la-
vori elettrotecnici
Personale addestrato
Personale specializzato in la-
vori meccanici
Intervento Addetto all'esecu-
zione
Scollegare la spina Personale specializ-
di rete dalla rete zato in lavori elet-
elettrica e collegarla trotecnici.
nuovamente.
Attivare i fusibili.
Accendere l'inter-
ruttore principale.
Accendere l'inter-
ruttore on/off sulla
presa.
