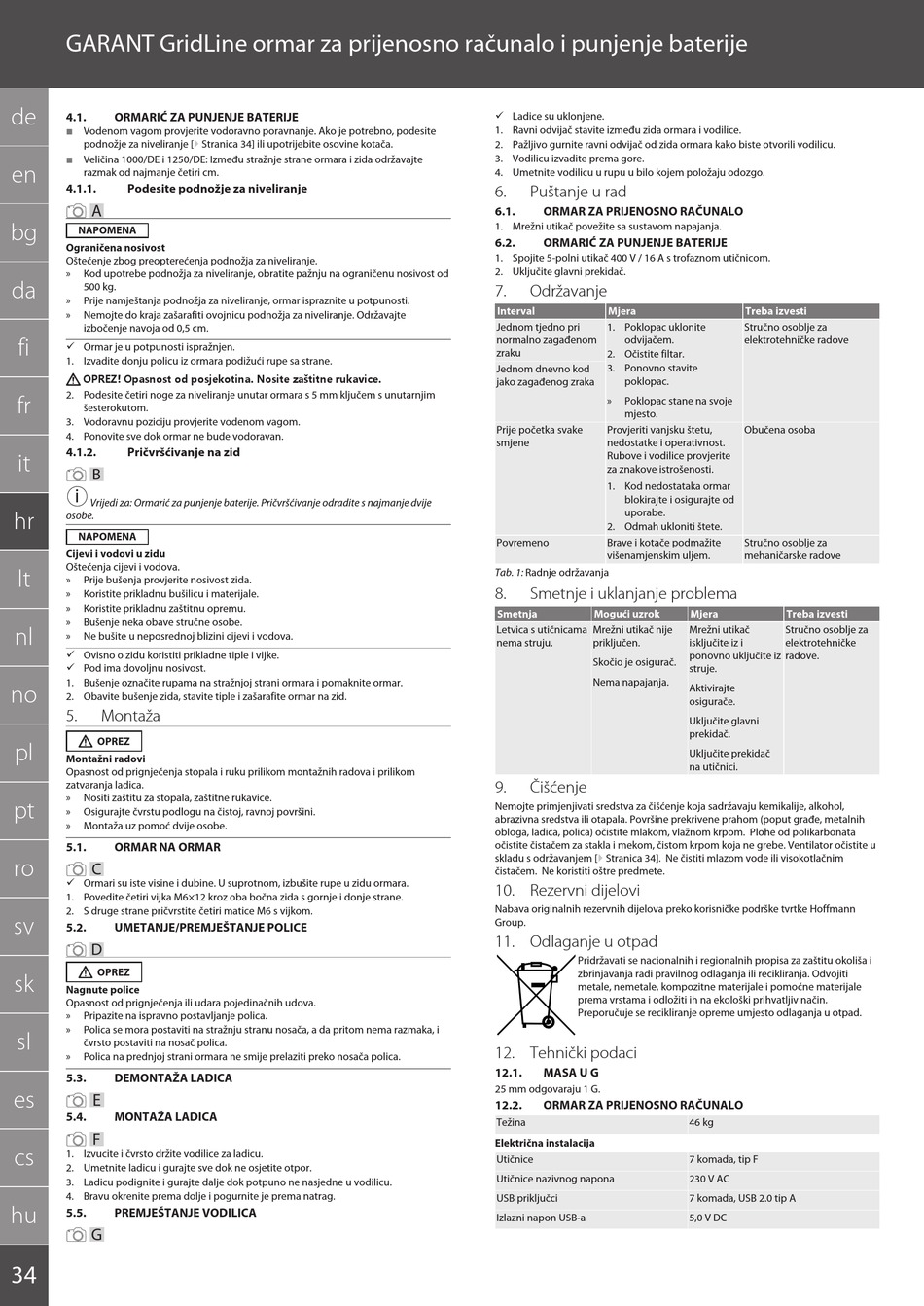

Garant Gridline 944520 Bedienungsanleitung Seite 34

GARANT GridLine ormar za prijenosno računalo i punjenje baterije
de
4.1. ORMARIĆ ZA PUNJENJE BATERIJE
 Vodenom vagom provjerite vodoravno poravnanje. Ako je potrebno, podesite
podnožje za niveliranje [} Stranica 34] ili upotrijebite osovine kotača.
 Veličina 1000/DE i 1250/DE: Između stražnje strane ormara i zida održavajte
en
razmak od najmanje četiri cm.
4.1.1. Podesite podnožje za niveliranje
A
bg
NAPOMENA
Ograničena nosivost
Oštećenje zbog preopterećenja podnožja za niveliranje.
» Kod upotrebe podnožja za niveliranje, obratite pažnju na ograničenu nosivost od
da
500 kg.
» Prije namještanja podnožja za niveliranje, ormar ispraznite u potpunosti.
» Nemojte do kraja zašarafiti ovojnicu podnožja za niveliranje. Održavajte
izbočenje navoja od 0,5 cm.
fi
ü Ormar je u potpunosti ispražnjen.
1. Izvadite donju policu iz ormara podižući rupe sa strane.
OPREZ! Opasnost od posjekotina. Nosite zaštitne rukavice.
2. Podesite četiri noge za niveliranje unutar ormara s 5 mm ključem s unutarnjim
fr
šesterokutom.
3. Vodoravnu poziciju provjerite vodenom vagom.
4. Ponovite sve dok ormar ne bude vodoravan.
4.1.2. Pričvršćivanje na zid
it
B
i
Vrijedi za: Ormarić za punjenje baterije. Pričvršćivanje odradite s najmanje dvije
hr osobe.
NAPOMENA
Cijevi i vodovi u zidu
Oštećenja cijevi i vodova.
lt
» Prije bušenja provjerite nosivost zida.
» Koristite prikladnu bušilicu i materijale.
» Koristite prikladnu zaštitnu opremu.
» Bušenje neka obave stručne osobe.
nl
» Ne bušite u neposrednoj blizini cijevi i vodova.
ü Ovisno o zidu koristiti prikladne tiple i vijke.
ü Pod ima dovoljnu nosivost.
1. Bušenje označite rupama na stražnjoj strani ormara i pomaknite ormar.
no
2. Obavite bušenje zida, stavite tiple i zašarafite ormar na zid.
5. Montaža
OPREZ
pl
Montažni radovi
Opasnost od prignječenja stopala i ruku prilikom montažnih radova i prilikom
zatvaranja ladica.
» Nositi zaštitu za stopala, zaštitne rukavice.
pt
» Osigurajte čvrstu podlogu na čistoj, ravnoj površini.
» Montaža uz pomoć dvije osobe.
5.1. ORMAR NA ORMAR
ro
C
ü Ormari su iste visine i dubine. U suprotnom, izbušite rupe u zidu ormara.
1. Povedite četiri vijka M6×12 kroz oba bočna zida s gornje i donje strane.
2. S druge strane pričvrstite četiri matice M6 s vijkom.
sv
5.2. UMETANJE/PREMJEŠTANJE POLICE
D
OPREZ
sk
Nagnute police
Opasnost od prignječenja ili udara pojedinačnih udova.
» Pripazite na ispravno postavljanje polica.
» Polica se mora postaviti na stražnju stranu nosača, a da pritom nema razmaka, i
sl
čvrsto postaviti na nosač polica.
» Polica na prednjoj strani ormara ne smije prelaziti preko nosača polica.
5.3. DEMONTAŽA LADICA
es
E
5.4. MONTAŽA LADICA
F
cs
1. Izvucite i čvrsto držite vodilice za ladicu.
2. Umetnite ladicu i gurajte sve dok ne osjetite otpor.
3. Ladicu podignite i gurajte dalje dok potpuno ne nasjedne u vodilicu.
4. Bravu okrenite prema dolje i pogurnite je prema natrag.
hu
5.5. PREMJEŠTANJE VODILICA
G
34
ü Ladice su uklonjene.
1. Ravni odvijač stavite između zida ormara i vodilice.
2. Pažljivo gurnite ravni odvijač od zida ormara kako biste otvorili vodilicu.
3. Vodilicu izvadite prema gore.
4. Umetnite vodilicu u rupu u bilo kojem položaju odozgo.
6. Puštanje u rad
6.1. ORMAR ZA PRIJENOSNO RAČUNALO
1. Mrežni utikač povežite sa sustavom napajanja.
6.2. ORMARIĆ ZA PUNJENJE BATERIJE
1. Spojite 5-polni utikač 400 V / 16 A s trofaznom utičnicom.
2. Uključite glavni prekidač.
7. Održavanje
Interval Mjera
Jednom tjedno pri 1. Poklopac uklonite
normalno zagađenom odvijačem.
zraku
2. Očistite filtar.
3. Ponovno stavite
Jednom dnevno kod
poklopac.
jako zagađenog zraka
» Poklopac stane na svoje
mjesto.
Prije početka svake Provjeriti vanjsku štetu,
smjene nedostatke i operativnost.
Rubove i vodilice provjerite
za znakove istrošenosti.
1. Kod nedostataka ormar
blokirajte i osigurajte od
uporabe.
2. Odmah ukloniti štete.
Povremeno Brave i kotače podmažite
višenamjenskim uljem.
Tab. 1: Radnje održavanja
8. Smetnje i uklanjanje problema
Smetnja Mogući uzrok
Letvica s utičnicama Mrežni utikač nije
nema struju. priključen.
Skočio je osigurač.
Nema napajanja.
9. Čišćenje
Nemojte primjenjivati sredstva za čišćenje koja sadržavaju kemikalije, alkohol,
abrazivna sredstva ili otapala. Površine prekrivene prahom (poput građe, metalnih
obloga, ladica, polica) očistite mlakom, vlažnom krpom. Plohe od polikarbonata
očistite čistačem za stakla i mekom, čistom krpom koja ne grebe. Ventilator očistite u
skladu s održavanjem [} Stranica 34]. Ne čistiti mlazom vode ili visokotlačnim
čistačem. Ne koristiti oštre predmete.
10. Rezervni dijelovi
Nabava originalnih rezervnih dijelova preko korisničke podrške tvrtke Hoffmann
Group.
11. Odlaganje u otpad
Pridržavati se nacionalnih i regionalnih propisa za zaštitu okoliša i
zbrinjavanja radi pravilnog odlaganja ili recikliranja. Odvojiti
metale, nemetale, kompozitne materijale i pomoćne materijale
prema vrstama i odložiti ih na ekološki prihvatljiv način.
Preporučuje se recikliranje opreme umjesto odlaganja u otpad.
12. Tehnički podaci
12.1. MASA U G
25 mm odgovaraju 1 G.
12.2. ORMAR ZA PRIJENOSNO RAČUNALO
Težina
Električna instalacija
Utičnice
Utičnice nazivnog napona
USB priključci
Izlazni napon USB-a
Treba izvesti
Stručno osoblje za
elektrotehničke radove
Obučena osoba
Stručno osoblje za
mehaničarske radove
Mjera Treba izvesti
Mrežni utikač Stručno osoblje za
isključite iz i elektrotehničke
ponovno uključite iz radove.
struje.
Aktivirajte
osigurače.
Uključite glavni
prekidač.
Uključite prekidač
na utičnici.
46 kg
7 komada, tip F
230 V AC
7 komada, USB 2.0 tip A
5,0 V DC
