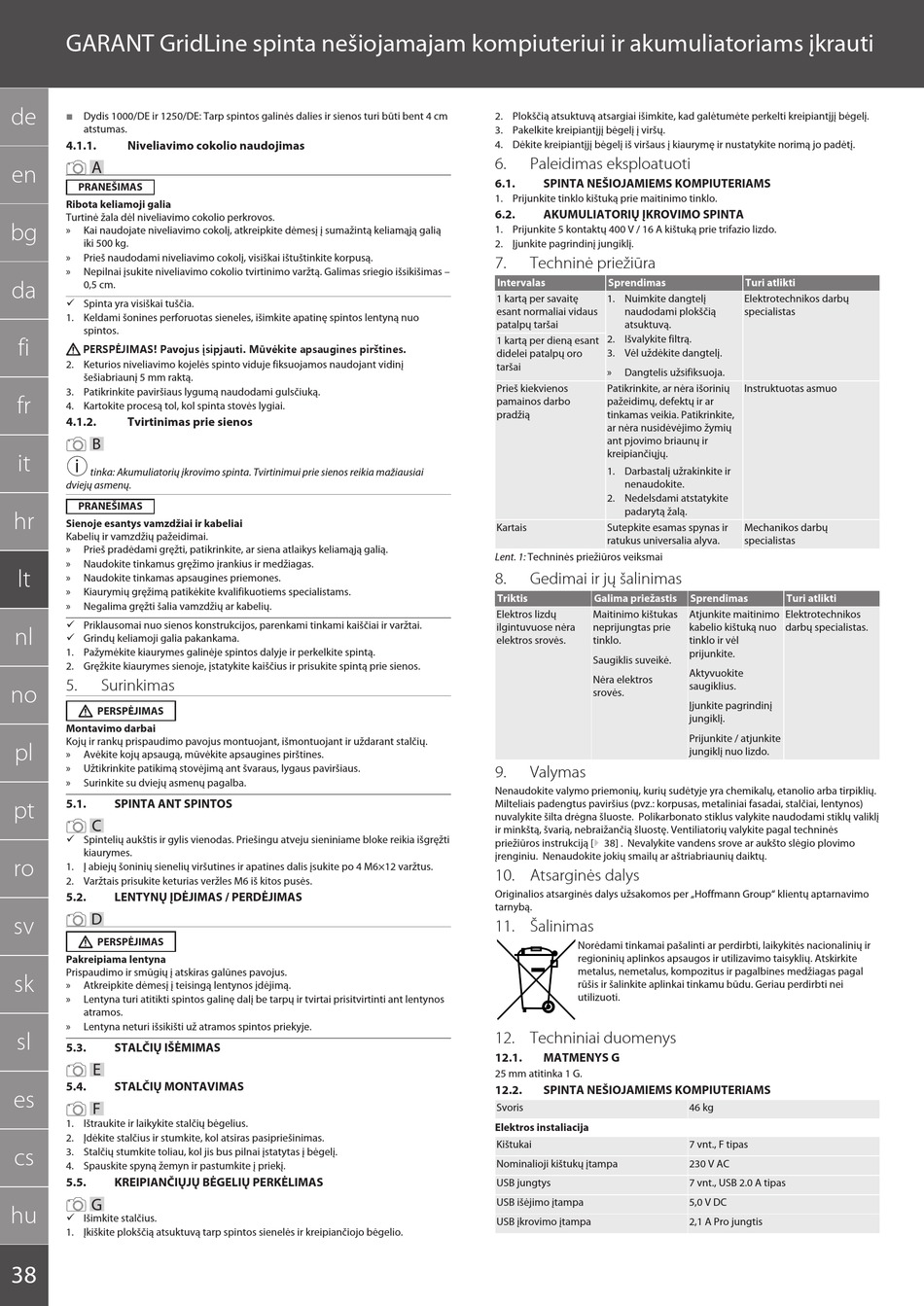

GARANT GridLine spinta nešiojamajam kompiuteriui ir akumuliatoriams įkrauti
de
 Dydis 1000/DE ir 1250/DE: Tarp spintos galinės dalies ir sienos turi būti bent 4 cm
atstumas.
4.1.1. Niveliavimo cokolio naudojimas
A
en
PRANEŠIMAS
Ribota keliamoji galia
Turtinė žala dėl niveliavimo cokolio perkrovos.
bg
» Kai naudojate niveliavimo cokolį, atkreipkite dėmesį į sumažintą keliamąją galią
iki 500 kg.
» Prieš naudodami niveliavimo cokolį, visiškai ištuštinkite korpusą.
» Nepilnai įsukite niveliavimo cokolio tvirtinimo varžtą. Galimas sriegio išsikišimas –
da
0,5 cm.
ü Spinta yra visiškai tuščia.
1. Keldami šonines perforuotas sieneles, išimkite apatinę spintos lentyną nuo
spintos.
fi
PERSPĖJIMAS! Pavojus įsipjauti. Mūvėkite apsaugines pirštines.
2. Keturios niveliavimo kojelės spinto viduje fiksuojamos naudojant vidinį
šešiabriaunį 5 mm raktą.
3. Patikrinkite paviršiaus lygumą naudodami gulsčiuką.
fr
4. Kartokite procesą tol, kol spinta stovės lygiai.
4.1.2. Tvirtinimas prie sienos
B
it
i
tinka: Akumuliatorių įkrovimo spinta. Tvirtinimui prie sienos reikia mažiausiai
dviejų asmenų.
PRANEŠIMAS
hr
Sienoje esantys vamzdžiai ir kabeliai
Kabelių ir vamzdžių pažeidimai.
» Prieš pradėdami gręžti, patikrinkite, ar siena atlaikys keliamąją galią.
» Naudokite tinkamus gręžimo įrankius ir medžiagas.
lt
» Naudokite tinkamas apsaugines priemones.
» Kiaurymių gręžimą patikėkite kvalifikuotiems specialistams.
» Negalima gręžti šalia vamzdžių ar kabelių.
ü Priklausomai nuo sienos konstrukcijos, parenkami tinkami kaiščiai ir varžtai.
nl
ü Grindų keliamoji galia pakankama.
1. Pažymėkite kiaurymes galinėje spintos dalyje ir perkelkite spintą.
2. Gręžkite kiaurymes sienoje, įstatykite kaiščius ir prisukite spintą prie sienos.
5. Surinkimas
no
PERSPĖJIMAS
Montavimo darbai
Kojų ir rankų prispaudimo pavojus montuojant, išmontuojant ir uždarant stalčių.
pl
» Avėkite kojų apsaugą, mūvėkite apsaugines pirštines.
» Užtikrinkite patikimą stovėjimą ant švaraus, lygaus paviršiaus.
» Surinkite su dviejų asmenų pagalba.
5.1. SPINTA ANT SPINTOS
pt
C
ü Spintelių aukštis ir gylis vienodas. Priešingu atveju sieniniame bloke reikia išgręžti
kiaurymes.
ro
1. Į abiejų šoninių sienelių viršutines ir apatines dalis įsukite po 4 M6×12 varžtus.
2. Varžtais prisukite keturias veržles M6 iš kitos pusės.
5.2. LENTYNŲ ĮDĖJIMAS / PERDĖJIMAS
D
sv
PERSPĖJIMAS
Pakreipiama lentyna
Prispaudimo ir smūgių į atskiras galūnes pavojus.
sk
» Atkreipkite dėmesį į teisingą lentynos įdėjimą.
» Lentyna turi atitikti spintos galinę dalį be tarpų ir tvirtai prisitvirtinti ant lentynos
atramos.
» Lentyna neturi išsikišti už atramos spintos priekyje.
sl
5.3. STALČIŲ IŠĖMIMAS
E
5.4. STALČIŲ MONTAVIMAS
es
F
1. Ištraukite ir laikykite stalčių bėgelius.
2. Įdėkite stalčius ir stumkite, kol atsiras pasipriešinimas.
cs
3. Stalčių stumkite toliau, kol jis bus pilnai įstatytas į bėgelį.
4. Spauskite spyną žemyn ir pastumkite į priekį.
5.5. KREIPIANČIŲJŲ BĖGELIŲ PERKĖLIMAS
G
hu
ü Išimkite stalčius.
1. Įkiškite plokščią atsuktuvą tarp spintos sienelės ir kreipiančiojo bėgelio.
38
2. Plokščią atsuktuvą atsargiai išimkite, kad galėtumėte perkelti kreipiantįjį bėgelį.
3. Pakelkite kreipiantįjį bėgelį į viršų.
4. Dėkite kreipiantįjį bėgelį iš viršaus į kiaurymę ir nustatykite norimą jo padėtį.
6. Paleidimas eksploatuoti
6.1. SPINTA NEŠIOJAMIEMS KOMPIUTERIAMS
1. Prijunkite tinklo kištuką prie maitinimo tinklo.
6.2. AKUMULIATORIŲ ĮKROVIMO SPINTA
1. Prijunkite 5 kontaktų 400 V / 16 A kištuką prie trifazio lizdo.
2. Įjunkite pagrindinį jungiklį.
7. Techninė priežiūra
Intervalas Sprendimas
1 kartą per savaitę 1. Nuimkite dangtelį
esant normaliai vidaus naudodami plokščią
patalpų taršai atsuktuvą.
2. Išvalykite filtrą.
1 kartą per dieną esant
3. Vėl uždėkite dangtelį.
didelei patalpų oro
taršai
» Dangtelis užsifiksuoja.
Prieš kiekvienos Patikrinkite, ar nėra išorinių
pamainos darbo pažeidimų, defektų ir ar
pradžią tinkamas veikia. Patikrinkite,
ar nėra nusidėvėjimo žymių
ant pjovimo briaunų ir
kreipiančiųjų.
1. Darbastalį užrakinkite ir
nenaudokite.
2. Nedelsdami atstatykite
padarytą žalą.
Kartais Sutepkite esamas spynas ir
ratukus universalia alyva.
Lent. 1: Techninės priežiūros veiksmai
8. Gedimai ir jų šalinimas
Triktis Galima priežastis
Elektros lizdų Maitinimo kištukas
ilgintuvuose nėra neprijungtas prie
elektros srovės. tinklo.
Saugiklis suveikė.
Nėra elektros
srovės.
9. Valymas
Nenaudokite valymo priemonių, kurių sudėtyje yra chemikalų, etanolio arba tirpiklių.
Milteliais padengtus paviršius (pvz.: korpusas, metaliniai fasadai, stalčiai, lentynos)
nuvalykite šilta drėgna šluoste. Polikarbonato stiklus valykite naudodami stiklų valiklį
ir minkštą, švarią, nebraižančią šluostę. Ventiliatorių valykite pagal techninės
priežiūros instrukciją [} 38] . Nevalykite vandens srove ar aukšto slėgio plovimo
įrenginiu. Nenaudokite jokių smailų ar aštriabriaunių daiktų.
10. Atsarginės dalys
Originalios atsarginės dalys užsakomos per „Hoffmann Group" klientų aptarnavimo
tarnybą.
11. Šalinimas
Norėdami tinkamai pašalinti ar perdirbti, laikykitės nacionalinių ir
regioninių aplinkos apsaugos ir utilizavimo taisyklių. Atskirkite
metalus, nemetalus, kompozitus ir pagalbines medžiagas pagal
rūšis ir šalinkite aplinkai tinkamu būdu. Geriau perdirbti nei
utilizuoti.
12. Techniniai duomenys
12.1. MATMENYS G
25 mm atitinka 1 G.
12.2. SPINTA NEŠIOJAMIEMS KOMPIUTERIAMS
Svoris
Elektros instaliacija
Kištukai
Nominalioji kištukų įtampa
USB jungtys
USB išėjimo įtampa
USB įkrovimo įtampa
Turi atlikti
Elektrotechnikos darbų
specialistas
Instruktuotas asmuo
Mechanikos darbų
specialistas
Sprendimas Turi atlikti
Atjunkite maitinimo Elektrotechnikos
kabelio kištuką nuo darbų specialistas.
tinklo ir vėl
prijunkite.
Aktyvuokite
saugiklius.
Įjunkite pagrindinį
jungiklį.
Prijunkite / atjunkite
jungiklį nuo lizdo.
46 kg
7 vnt., F tipas
230 V AC
7 vnt., USB 2.0 A tipas
5,0 V DC
2,1 A Pro jungtis
