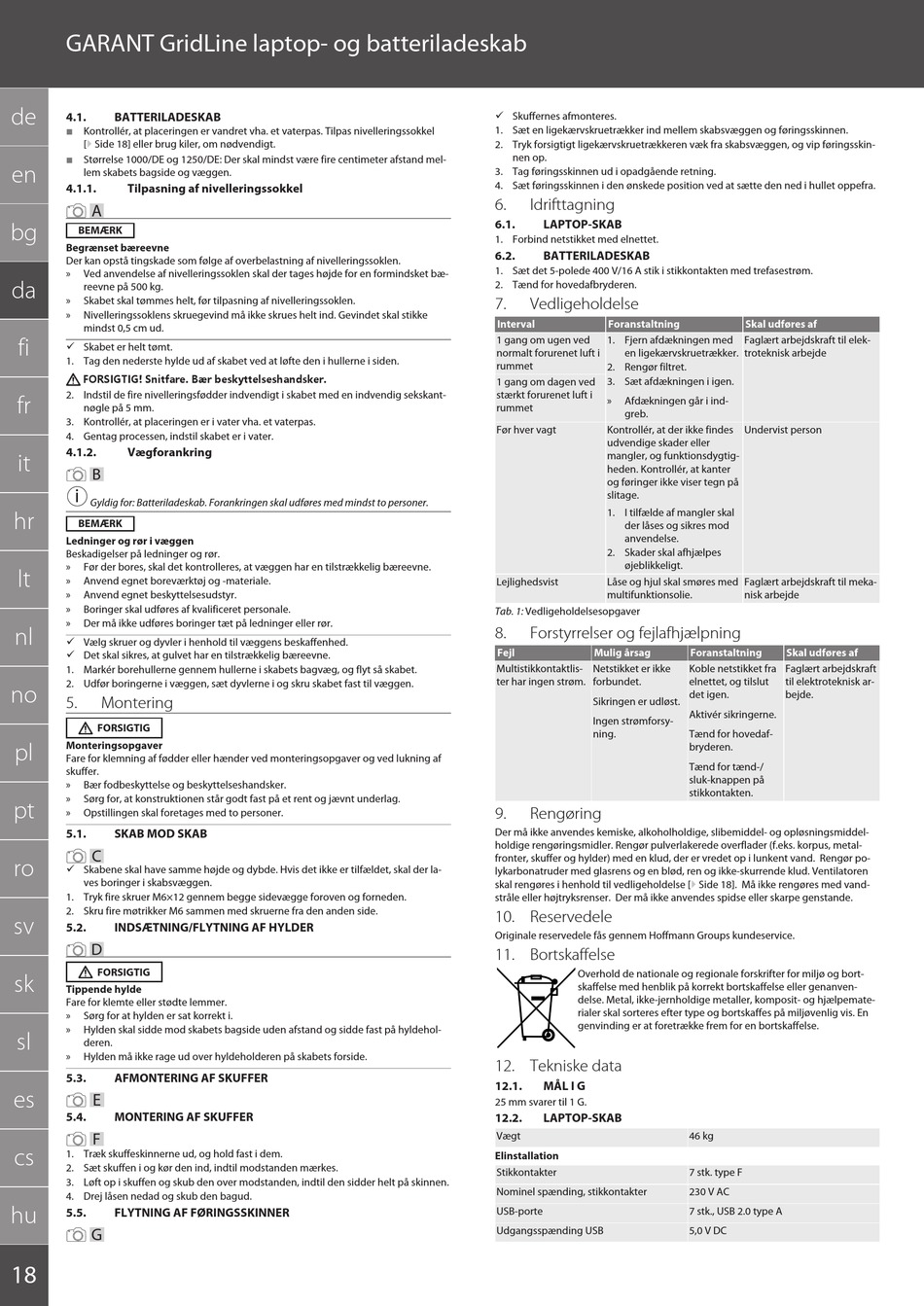

GARANT GridLine laptop- og batteriladeskab
de
4.1. BATTERILADESKAB
 Kontrollér, at placeringen er vandret vha. et vaterpas. Tilpas nivelleringssokkel
[} Side 18] eller brug kiler, om nødvendigt.
 Størrelse 1000/DE og 1250/DE: Der skal mindst være fire centimeter afstand mel-
en
lem skabets bagside og væggen.
4.1.1. Tilpasning af nivelleringssokkel
A
bg
BEMÆRK
Begrænset bæreevne
Der kan opstå tingskade som følge af overbelastning af nivelleringssoklen.
» Ved anvendelse af nivelleringssoklen skal der tages højde for en formindsket bæ-
da
reevne på 500 kg.
» Skabet skal tømmes helt, før tilpasning af nivelleringssoklen.
» Nivelleringssoklens skruegevind må ikke skrues helt ind. Gevindet skal stikke
mindst 0,5 cm ud.
fi
ü Skabet er helt tømt.
1. Tag den nederste hylde ud af skabet ved at løfte den i hullerne i siden.
FORSIGTIG! Snitfare. Bær beskyttelseshandsker.
2. Indstil de fire nivelleringsfødder indvendigt i skabet med en indvendig sekskant-
fr
nøgle på 5 mm.
3. Kontrollér, at placeringen er i vater vha. et vaterpas.
4. Gentag processen, indstil skabet er i vater.
4.1.2. Vægforankring
it
B
i
Gyldig for: Batteriladeskab. Forankringen skal udføres med mindst to personer.
hr
BEMÆRK
Ledninger og rør i væggen
Beskadigelser på ledninger og rør.
» Før der bores, skal det kontrolleres, at væggen har en tilstrækkelig bæreevne.
lt
» Anvend egnet boreværktøj og -materiale.
» Anvend egnet beskyttelsesudstyr.
» Boringer skal udføres af kvalificeret personale.
» Der må ikke udføres boringer tæt på ledninger eller rør.
nl
ü Vælg skruer og dyvler i henhold til væggens beskaffenhed.
ü Det skal sikres, at gulvet har en tilstrækkelig bæreevne.
1. Markér borehullerne gennem hullerne i skabets bagvæg, og flyt så skabet.
2. Udfør boringerne i væggen, sæt dyvlerne i og skru skabet fast til væggen.
no
5. Montering
FORSIGTIG
Monteringsopgaver
pl
Fare for klemning af fødder eller hænder ved monteringsopgaver og ved lukning af
skuffer.
» Bær fodbeskyttelse og beskyttelseshandsker.
» Sørg for, at konstruktionen står godt fast på et rent og jævnt underlag.
pt
» Opstillingen skal foretages med to personer.
5.1. SKAB MOD SKAB
C
ro
ü Skabene skal have samme højde og dybde. Hvis det ikke er tilfældet, skal der la-
ves boringer i skabsvæggen.
1. Tryk fire skruer M6×12 gennem begge sidevægge foroven og forneden.
2. Skru fire møtrikker M6 sammen med skruerne fra den anden side.
sv
5.2. INDSÆTNING/FLYTNING AF HYLDER
D
FORSIGTIG
sk
Tippende hylde
Fare for klemte eller stødte lemmer.
» Sørg for at hylden er sat korrekt i.
» Hylden skal sidde mod skabets bagside uden afstand og sidde fast på hyldehol-
sl
deren.
» Hylden må ikke rage ud over hyldeholderen på skabets forside.
5.3. AFMONTERING AF SKUFFER
es
E
5.4. MONTERING AF SKUFFER
F
cs
1. Træk skuffeskinnerne ud, og hold fast i dem.
2. Sæt skuffen i og kør den ind, indtil modstanden mærkes.
3. Løft op i skuffen og skub den over modstanden, indtil den sidder helt på skinnen.
4. Drej låsen nedad og skub den bagud.
hu
5.5. FLYTNING AF FØRINGSSKINNER
G
18
ü Skuffernes afmonteres.
1. Sæt en ligekærvskruetrækker ind mellem skabsvæggen og føringsskinnen.
2. Tryk forsigtigt ligekærvskruetrækkeren væk fra skabsvæggen, og vip føringsskin-
nen op.
3. Tag føringsskinnen ud i opadgående retning.
4. Sæt føringsskinnen i den ønskede position ved at sætte den ned i hullet oppefra.
6. Idrifttagning
6.1. LAPTOP-SKAB
1. Forbind netstikket med elnettet.
6.2. BATTERILADESKAB
1. Sæt det 5-polede 400 V/16 A stik i stikkontakten med trefasestrøm.
2. Tænd for hovedafbryderen.
7. Vedligeholdelse
Interval Foranstaltning
1 gang om ugen ved 1. Fjern afdækningen med
normalt forurenet luft i en ligekærvskruetrækker.
rummet
2. Rengør filtret.
3. Sæt afdækningen i igen.
1 gang om dagen ved
stærkt forurenet luft i
» Afdækningen går i ind-
rummet
greb.
Før hver vagt Kontrollér, at der ikke findes
udvendige skader eller
mangler, og funktionsdygtig-
heden. Kontrollér, at kanter
og føringer ikke viser tegn på
slitage.
1. I tilfælde af mangler skal
der låses og sikres mod
anvendelse.
2. Skader skal afhjælpes
øjeblikkeligt.
Lejlighedsvist Låse og hjul skal smøres med
multifunktionsolie.
Tab. 1: Vedligeholdelsesopgaver
8. Forstyrrelser og fejlafhjælpning
Fejl Mulig årsag
Multistikkontaktlis- Netstikket er ikke
ter har ingen strøm. forbundet.
Sikringen er udløst.
Ingen strømforsy-
ning.
9. Rengøring
Der må ikke anvendes kemiske, alkoholholdige, slibemiddel- og opløsningsmiddel-
holdige rengøringsmidler. Rengør pulverlakerede overflader (f.eks. korpus, metal-
fronter, skuffer og hylder) med en klud, der er vredet op i lunkent vand. Rengør po-
lykarbonatruder med glasrens og en blød, ren og ikke-skurrende klud. Ventilatoren
skal rengøres i henhold til vedligeholdelse [} Side 18]. Må ikke rengøres med vand-
stråle eller højtryksrenser. Der må ikke anvendes spidse eller skarpe genstande.
10. Reservedele
Originale reservedele fås gennem Hoffmann Groups kundeservice.
11. Bortskaffelse
Overhold de nationale og regionale forskrifter for miljø og bort-
skaffelse med henblik på korrekt bortskaffelse eller genanven-
delse. Metal, ikke-jernholdige metaller, komposit- og hjælpemate-
rialer skal sorteres efter type og bortskaffes på miljøvenlig vis. En
genvinding er at foretrække frem for en bortskaffelse.
12. Tekniske data
12.1. MÅL I G
25 mm svarer til 1 G.
12.2. LAPTOP-SKAB
Vægt
Elinstallation
Stikkontakter
Nominel spænding, stikkontakter
USB-porte
Udgangsspænding USB
Skal udføres af
Faglært arbejdskraft til elek-
troteknisk arbejde
Undervist person
Faglært arbejdskraft til meka-
nisk arbejde
Foranstaltning Skal udføres af
Koble netstikket fra Faglært arbejdskraft
elnettet, og tilslut til elektroteknisk ar-
det igen. bejde.
Aktivér sikringerne.
Tænd for hovedaf-
bryderen.
Tænd for tænd-/
sluk-knappen på
stikkontakten.
46 kg
7 stk. type F
230 V AC
7 stk., USB 2.0 type A
5,0 V DC
