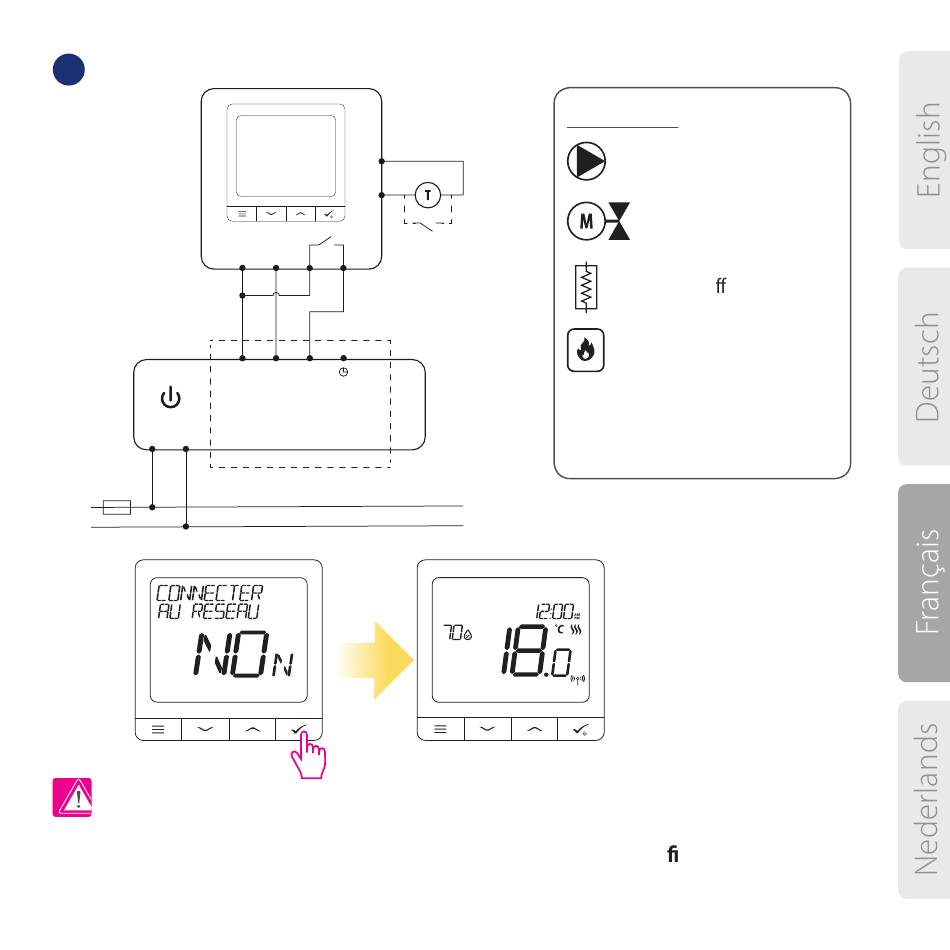

Schéma de câblage pour la connexion du boîtier de commande:
3
KL08 NSB
Power
L N
AC 230V
L
N
Remarque:
Le thermostat Quantum SQ610 installé en mode hors ligne, peut facilement être ajouté
à l›application Smart Home à tout moment. Tous les paramètres dé nis avant l›ajout à
l›application sont automatiquement copiés dans l›application Smart Home.
S1
S2
L N
COM NO
L N SL
1-8 Zones
1-8 Zones
Légende:
S
Branchement de la chaudière * - Contacts
de la chaudière pour thermostat ON / OFF
(selon les instructions de la chaudière)
Pompe
Actionneur
Tapis chau ant
Chaudière
