Kabelgebundenes Gerät
Bitte beachten Sie:
Der Thermostat SQ610 Quantum kann ohne Universellem Gateway oder CO10RF Coordinator als eigenständiges
Gerät arbeiten.

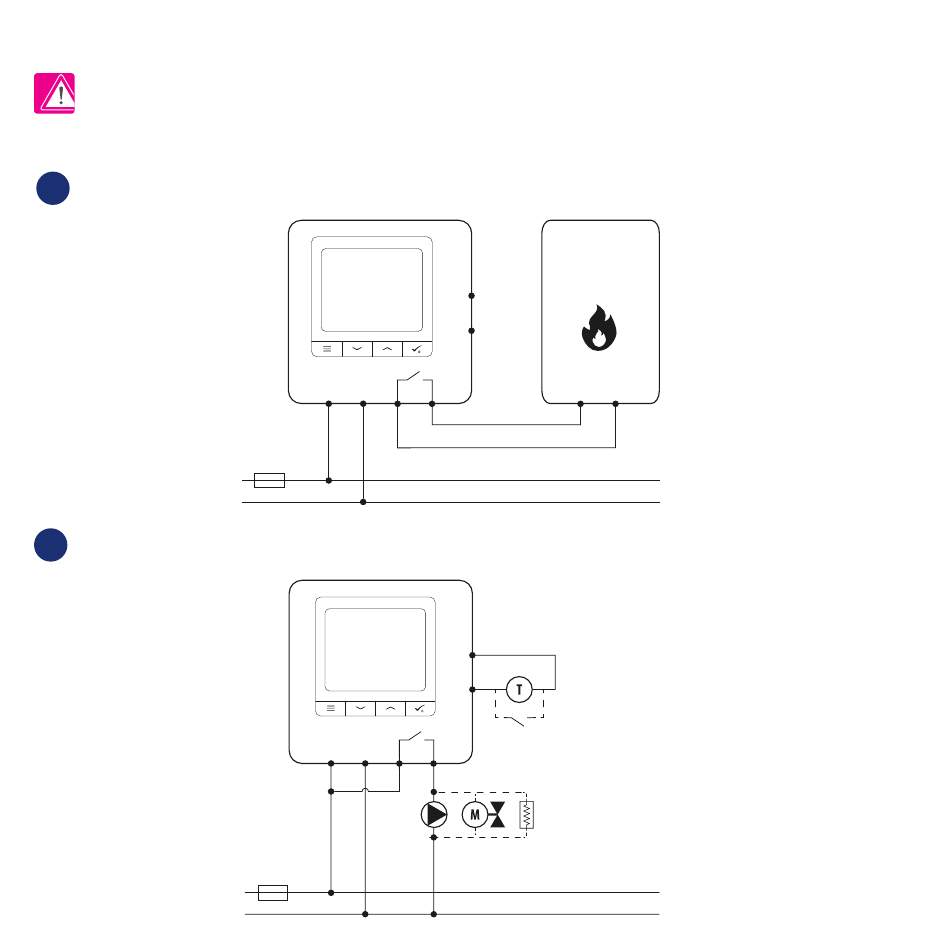

Schaltplan für Potentialfreien Anschluss (z.B. Kesselsteuerung):
1
Schaltplan für 230VAC-Anschlüsse:
2
26
L N
COM NO
AC 230V
L
N
L
N
COM NO
AC 230V
L
N
S1
S2
Kesselanschluss*
BOILER CONNECTIO N
S1
S2
S
MAX 3(1) A
*
