Appareil laire
Remarque:
Le thermostat SQ610 Quantum peut fonctionner sans la passerelle universelle ou le coordinateur CO10RF en tant
que périphérique autonome.

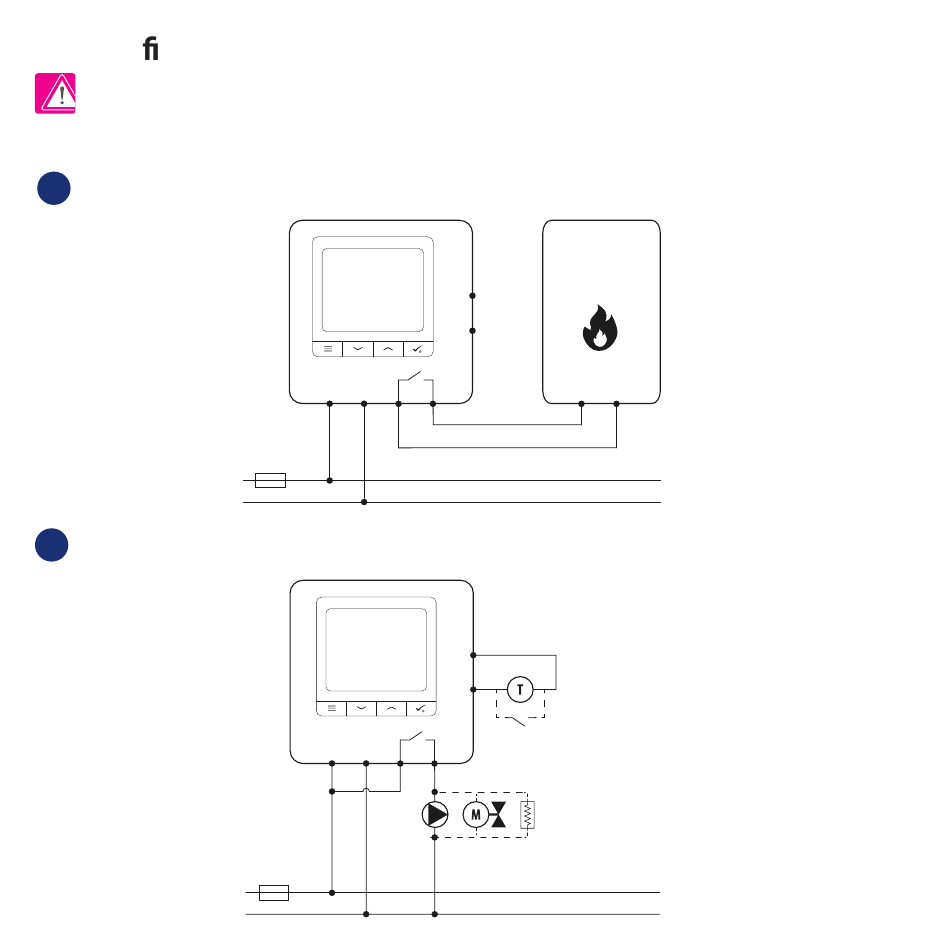

Schéma de câblage pour une connexion avec contacts secs (par exemple, commande de la chaudière):
1
Schéma de câblage pour les connexions 230VAC:
2
40
L N
COM NO
AC 230V
L
N
L
N
COM NO
AC 230V
L
N
S1
S2
Branchement de la
chaudière *
BOILER CONNECTIO N
S1
S2
S
MAX 3(1) A
*
