Avant de commencer:
Select correct thermostat location
Montage: pour monter le thermostat, vous pouvez
utiliser les accessoires fournis (vis de montage). Retirez
la plaque à l›arrière pour la xer au mur. Après cela, il
su t de mettre le thermostat sur la plaque.
Remarque:
La position idéale pour le montage du thermostat est
d ' environ 1,5 m sous le niveau du sol, loin des sources de
chau age ou de refroidissement.
Le thermostat ne peut pas être exposé au soleil ni à des
conditions extrêmes telles que les courants d ' air.
M M

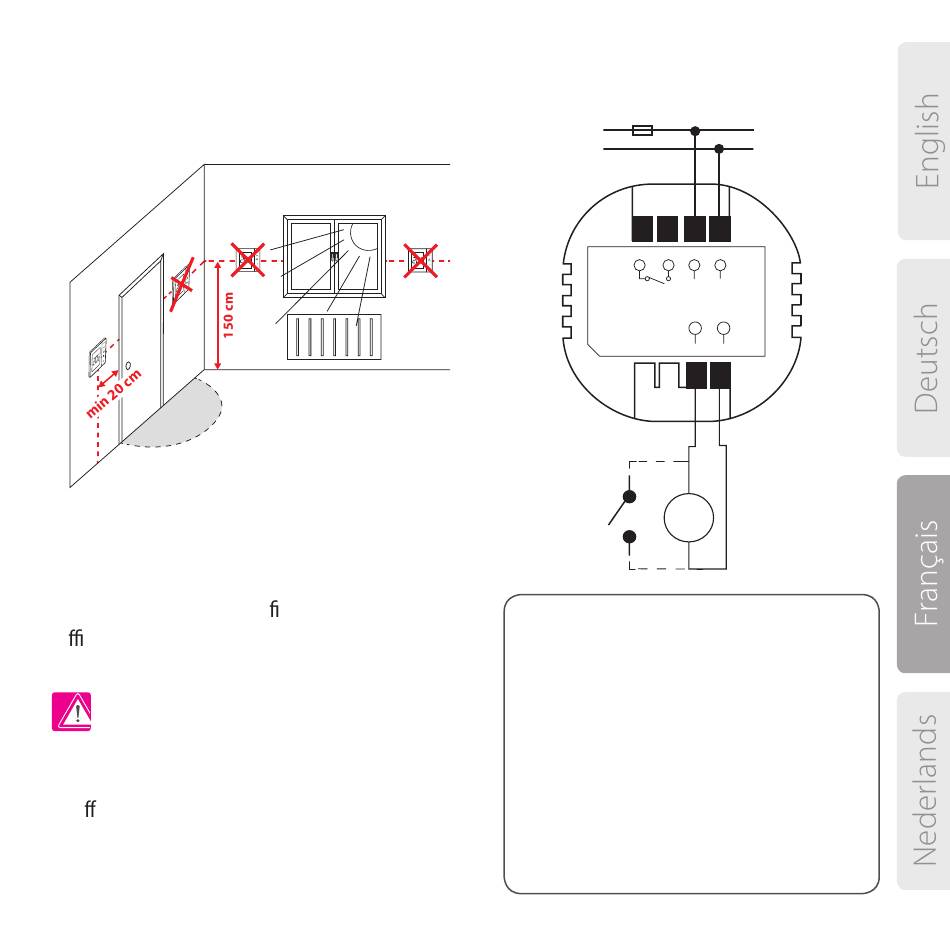

Schéma de câblage
AC 230V
L
N
COM NO
230V~,50Hz
SQ610
S1
S
T
Explication des symboles:
S – contact sec.
T – capteur de température
L, N - Alimentation 230V AC pover supply
COM, NO - Sorties en contacts secs
S1,S2 Contacts:
- capteur de température ambiante ou du sol
- contact externe sec pour connecter un com-
mutateur ON / OFF ou un détecteur de présence
(carte Hôtel)
L N
S2
