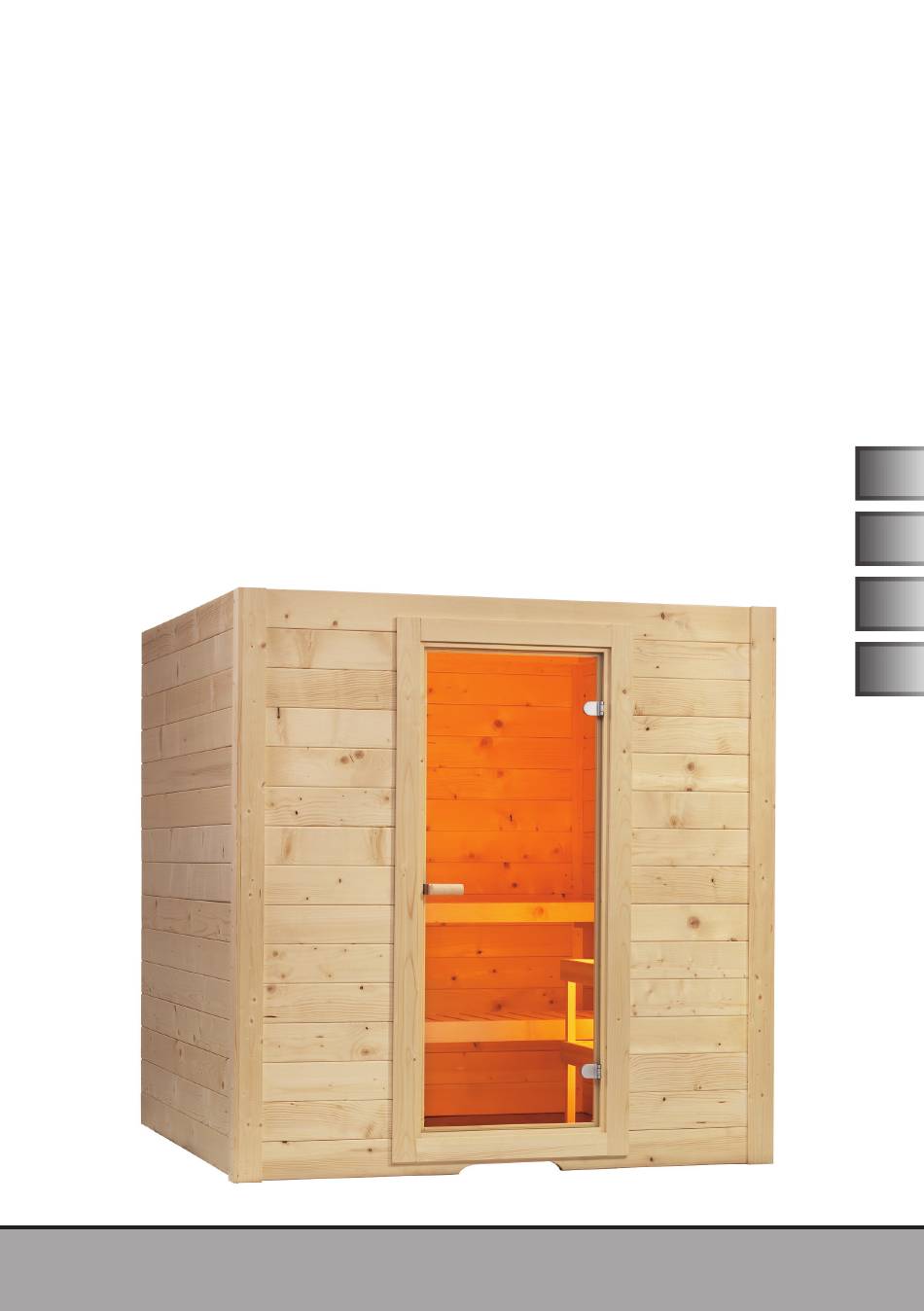

Sentiotec Basic LARGE Montageanleitung
Massivsauna
Verwandte Anleitungen für Sentiotec Basic LARGE
Inhaltszusammenfassung für Sentiotec Basic LARGE
- Seite 16 Inhaltsverzeichnis 1. Montage Vorbereitung 1.1. Benötigtes Werkzeug 1.2. Wartung und Reinigung 1.3. Entsorgung 1.4. Stückliste Basic Corner 2. Montage der Kabine 2.1. Montage der Wandelemente 2.2. Montage Dach 2.3. Montage Lüftungsschieber 2.4. Montage Inneneinrichtung 2.5. Montage Zubehör 2.6. Montage Tührrahmen 2.7.
-
Seite 17: Montagevorbereitung
Montageanleitung S. 3/14 1. Montage Vorbereitung Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Produktinformationen nachlesen. Sie finden diese Montageanleitung auch im Downloadbereich unserer Webseite auf www.mediabank.harvia.com. 1.1. Wichtige Hinweise ●... -
Seite 18: Benötigtes Werkzeug
Montageanleitung S. 4/14 1.2. Benötigtes Werkzeug ● Hammer und Beilageholz oder einen Gummihammer ● Akkuschrauber mit Bits für Kreuzschrauben und Torx ● Rollmaßband ● Bohrer mit Durchmesser 3 mm, 10 mm, 20 - 30 mm (für Stromkabel Saunaofen) ● Wasserwaage ●... -
Seite 19: Wartung Und Reinigung
Montageanleitung S. 5/14 1.3. Wartung und Reinigung ● Die Sauna sollte mit einem feuchten Tuch gereinigt werden. Verwenden Sie nur warmes Wasser - keine Reinigungsmittel. ● Wird die Sauna längere Zeit nicht benutzt, empfehlen wir, die Kabine einmal im Monat aufzuheizen. Harzgallen sind kein Reklamationsgrund. - Seite 20 Montageanleitung S. 6/14 1.5. Stückliste Basic Large Az Bezeichnung Maß Wandelemente 1 Wandelement Rückwand unten 185 x 82,6 x 4 cm 1 Wandelement Rückwand oben 185 x 96,2 x 4 cm 1 Wandelement linke Seite unten 185 x 82,6 x 4 cm...
-
Seite 21: Az Bezeichnung Inneneinrichtung
Montageanleitung S. 7/14 Az Bezeichnung Maß Inneneinrichtung 2 Bänke 184 x 50 x 8 cm 2 Ofenschutzgitter 46,5 x 56,5 x 1,5 cm 1 Leisten Ofenschutzgitter 73 x 3 x 3 cm 2 Leisten Ofenschutzgitter 39 x 3 x 3 cm 1 Kopfstütze 30 x 28 cm 1 Lampenschutzgitter... - Seite 22 Montageanleitung S. 8/14 1. Zu Beginn stellen Sie die rechte Seite und die Rückwand (Teil I unten gerade) wie in Abb.1.1 so aneinander, dass die Schrauben außen sichtbar sind. Verschrauben Sie die Seite mit der Rückwand. (Schrauben 5x80) Verfahren Sie mit der linken Seite ebenso.
- Seite 23 Montageanleitung S. 9/14 4. Stellen Sie die hintere und die linke Seite (Teil II) auf die unteren Seiten und verschrauben sie diese seitlich miteinander. (Schrauben 5x80) Achten Sie darauf, dass innen keine Schrauben sichtbar sind. Verfahren Sie mit der rechten und den vorderen Seiten genauso. (Abb.1.7) Abb 1.7 So sollte Ihre Saunakabine jetzt aussehen.
- Seite 24 Montageanleitung S. 10/14 7. Sind alle vier Leisten montiert, können Sie die bei- den Dachelemente auf die Leisten legen. (Abb.1.10 + Abb. 11) Danach verschrauben Sie die Dachteile von oben. (Schrauben 5x80) Abb 1.10 Abb 1.11 8. Montieren Sie jetzt die Bankauflageleisten. Die unteren 4x4x100 cm langen Bankauflageleisten befe- stigen Sie 41 cm vom Boden bis Oberkante Leiste an den beiden Seiten links und rechts der Glastüre.
- Seite 25 Montageanleitung S. 11/14 9. Für die Kabinenbeleuchtung bohren Sie ein Loch mit ca. 10mm Durchmesser im oberen linken oder rechten Eck durch die Rückwand. Das Abdeckgitter wird nach der Lampenmontage über Eck mit vier Schrauben befestigt. (Schrauben 3x40 - Abb.1.13) Die Beleuchtung darf nur von einem konz.
- Seite 26 Montageanleitung S. 12/14 13. Nach der Montage der Türe befestigen Sie die Abdeckleisten. Beginnen Sie mit der vorderen Abdeckleiste links neben der Türe und befestigen danach die zweite Abdeckleiste über Eck. (Schrauben 3x40 - Abb.1.18) Verfahren Sie mit dem rechten Eck genauso. Auf einer Sichtseite wird, je nach Erfordernis, auch hinten eine Abdeckleiste befestigt.
- Seite 27 Montageanleitung S. 13/14 GRUNDRISS BASIC LARGE 194,5 x 186,5 x 204 cm...
- Seite 55 Manual de montagem P. 13/14 PLANO DA BASIC LARGE 194,5 x 186,5 x 204 cm...
- Seite 56 GLOBAL: Harvia Finland Oy I P.O. Box 12 I Teollisuustie 1-7 I 40951 Muurame I FINLAND I +358 207 464 000 I harvia@harvia.fi CENTRAL EUROPE: Harvia Austria GmbH | Wartenburger Straße 31 I A-4840 Vöcklabruck I +43 (0) 7672/22900-50 I info@harvia.com www.harvia.com...
