Sentiotec Basic LARGE Montageanleitung Seite 36

Instructions de montage et mode d'emploi

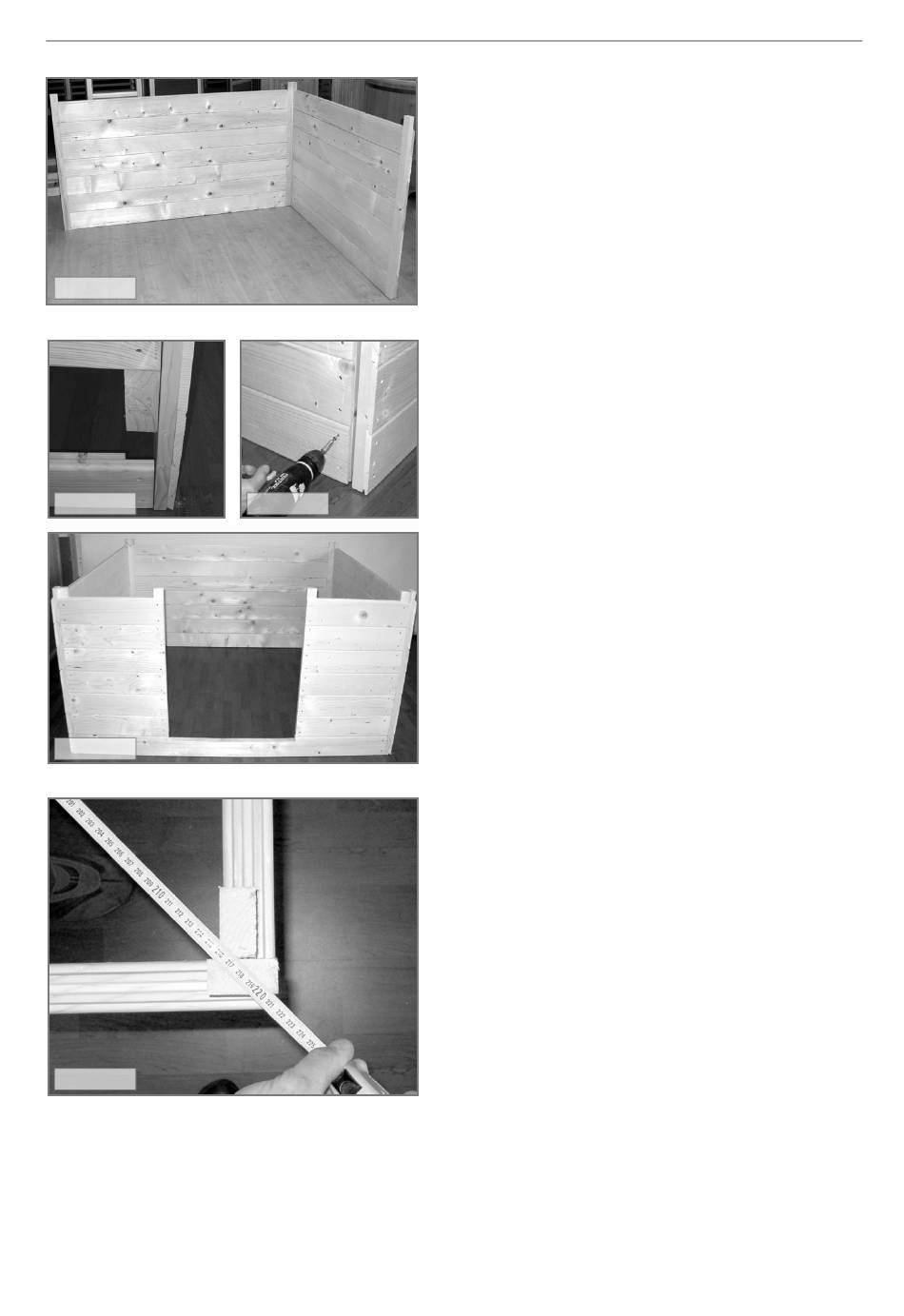

fig. 1.1
fig. 1.2
fig. 1.4
fig. 1.5
fig. 1.3
1. Au début mettez la paroi droite et arrière (pièce
I) ensemble, comme vous le voyez en fig.1.1. Les
vis doivent être visibles à l'extérieur. Vissez les deux
éléments. (vis 5x80). Faites le même avec la paroi
gauche. La paroi arrière est monté entre les deux cotés
extérieurs.
2. Prenez le madrier de devant avec ouverture pour la
porte et placez la paroi étroite de la droite au-dessus.
(Cet élément a une baguette saillant en bas à droi-
te – fig.1.2) Vissez de devant le madrier inférieur à la
baguette (vis 3x40 – fig.1.3) et du coté avec le coté
extérieur.
Faites le même avec l'élément gauche. Maintenant la
cabine doit être pareille à celle de fig. 1.4.
3. Contrôlez si la cabine a des angles droits. Pour cela,
mesurez diagonalement la longueur sur les deux
cotés, qui doivent être pareils. (+/- 2 mm - fig.1.5)
Vérifiez avec le niveau à bulle que les parois se trou-
vent en position horizontale.
p. 8/14
