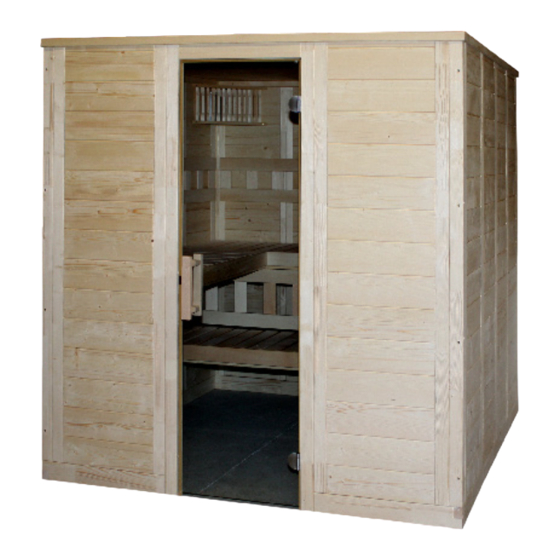

Sentiotec WELLFUN LARGE Montageanleitung
Massivsauna
206 x 206 x 204 cm
Vorschau ausblenden
Andere Handbücher für WELLFUN LARGE:
- Montageanleitung (21 Seiten) ,
- Montageanleitung (68 Seiten)
Verwandte Anleitungen für Sentiotec WELLFUN LARGE
Inhaltszusammenfassung für Sentiotec WELLFUN LARGE

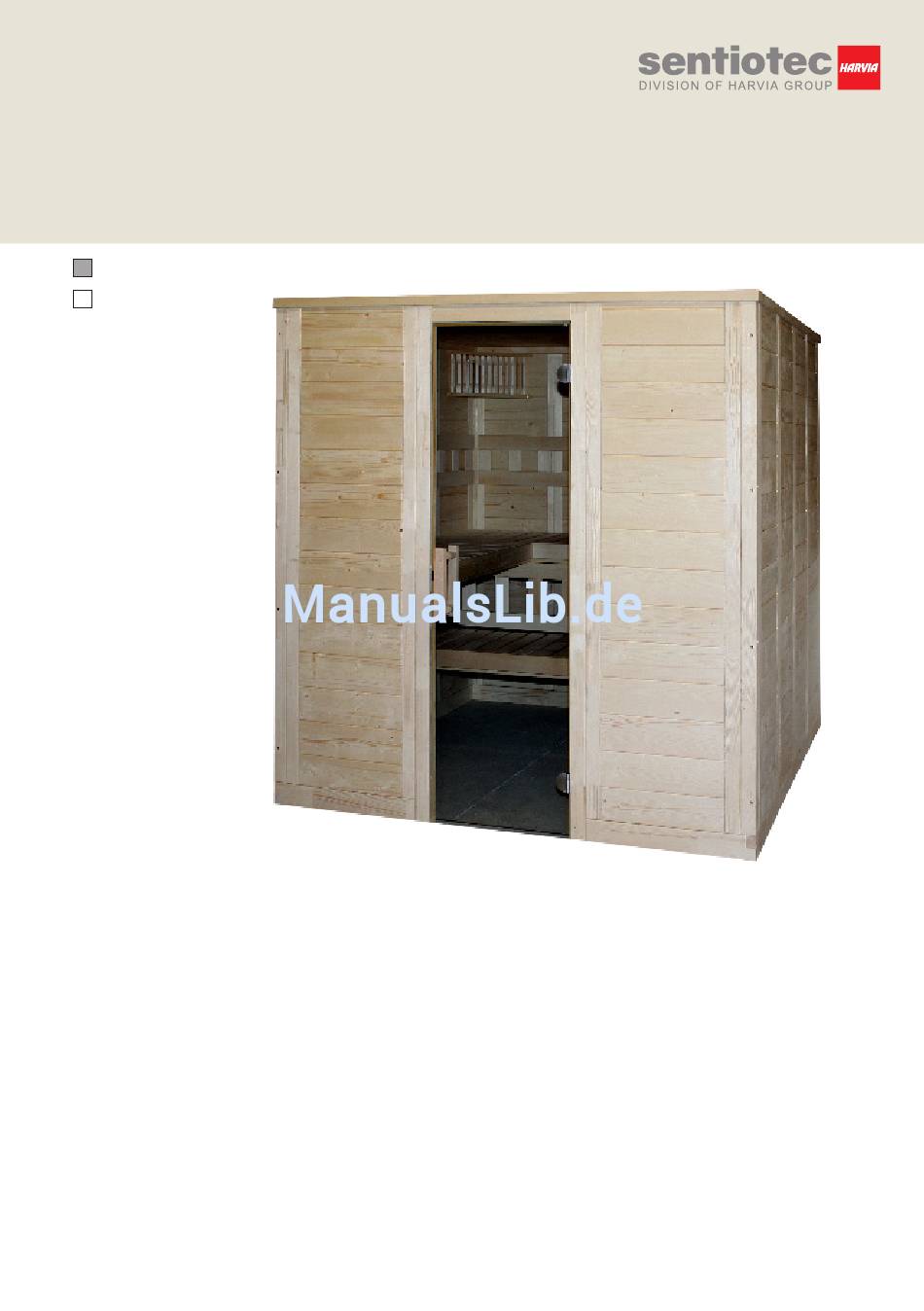

- Seite 1 Montageanleitung Assembly instructions WELLFUN LARGE Massivsauna 206 x 206 x 204 cm Log board sauna WELLFUN LARGE Version 12/17...
- Seite 2 Montageanleitung Massivsauna WELLFUN LARGE Kabinenmaß: 204 x 204 x 202 cm Inkl.Kranz: 206 x 206 x 204 cm Innenmaß: 196 x 196 x 194 cm Wandstärke: 40 mm Sehr geehrter Kunde, Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich mitgeliefert wurden.
- Seite 3 Stückliste WELLFUN LARGE 2 Bodenrahmen Massivleisten 66 x 4 x 9 cm 3 Bodenrahmen Massivleisten 204 x 4 x 9 cm 4 Eckleisten 90° 193 x 6 x 6 cm 4 Seitenwände A/B 193 x 48 x 4 cm (1 Stk. mit Abluftausschnitt) 8 Seitenwände 193 x 48 x 4 cm...
- Seite 4 Montageanleitung Abb 1.1 Schrauben 4 x 70 mm Abb 1.2...
- Seite 5 Schrauben 6 x 120 mm Abb 1.3 Abb 1.4 Abb 1.5...
- Seite 6 Montageanleitung Abb 1.7 Abb 1.6 Elektroelement rechts - Abluft links hinten. Elektroelement links - Abluft rechts hinten Abb 1.8 Abb 1.9...
- Seite 7 Abb 1.10...
- Seite 8 Montageanleitung Transportleiste vom Türstock entfernen Abb 1.12 Multiclip Abb 1.14 Abb 1.13...
- Seite 9 Schrauben 4 x 70 mm Abb 1.16 Abb 1.17 Abb.1.18...
- Seite 10 Montageanleitung Bankauflageleisten Schrauben 5 x 70 mm Abb.1.19 Abb.1.20 4 Stk. Schrauben 3 x 40 mm Abb 1.21...
- Seite 11 Abb 1.22 Abb 1.23 Schrauben 4 x 60 mm Abb 1.24 Abb 1.25...
- Seite 12 Montageanleitung Querbank von unten verschrauben - Schrauben 4 x 70 mm Abb 1.26 Abb 1.29 Abb 1.27 Schrauben 3 x 40 mm Abb 1.28 Abb 1.29...
- Seite 13 Abb 1.30 Abb 1.31 Schrauben 3 x 40 mm Abb 1.32...
- Seite 14 Montageanleitung Silikonbeilage für Glastürbeschläge auf beiden Seiten der Glastüre. Abb 1.33 Abb 1.34 Schrauben 4 x 30 mm Abb 1.35 Abb 1.36...
- Seite 15 Türdichtung von Glastüre. Abb 1.37 Abb 1.38 Abb 1.39 Überschubblech auf Glastüre auf- stecken.. Abb 1.40...
- Seite 16 Montageanleitung Silikoneinlage für Schraubenloch in Glastüre Abb 1.41 Innenseite Abb 1.42 Glastüre links oder rechts montierbar Abb 1.43...
- Seite 17 Schrauben 3 x 40 mm Abb 1.44 Abb 1.45...
- Seite 18 Montageanleitung Beginnen Sie mit dem vorderen Dachkranz oberhalb der Türe Abb 1.46 Schrauben 3 x 40 mm Abb 1.47...
- Seite 19 Schraubloch-Abdeckungen Abb 1.48 Abb 1.49...
- Seite 20 Montageanleitung GRUNDRISS WELLFUN LARGE 206 x 206 x 204 cm A/B Seiten Kabine links oder rechts aufbaubar...
- Seite 21 GmbH | Division of Harvia Group | Oberregauer Straße 48, A-4844 Regau T +43 (0) 7672/277 20-567 | F -801 | info@sentiotec.com | www.sentiotec.com...
