Sentiotec Basic LARGE Montageanleitung Seite 40

Instructions de montage et mode d'emploi

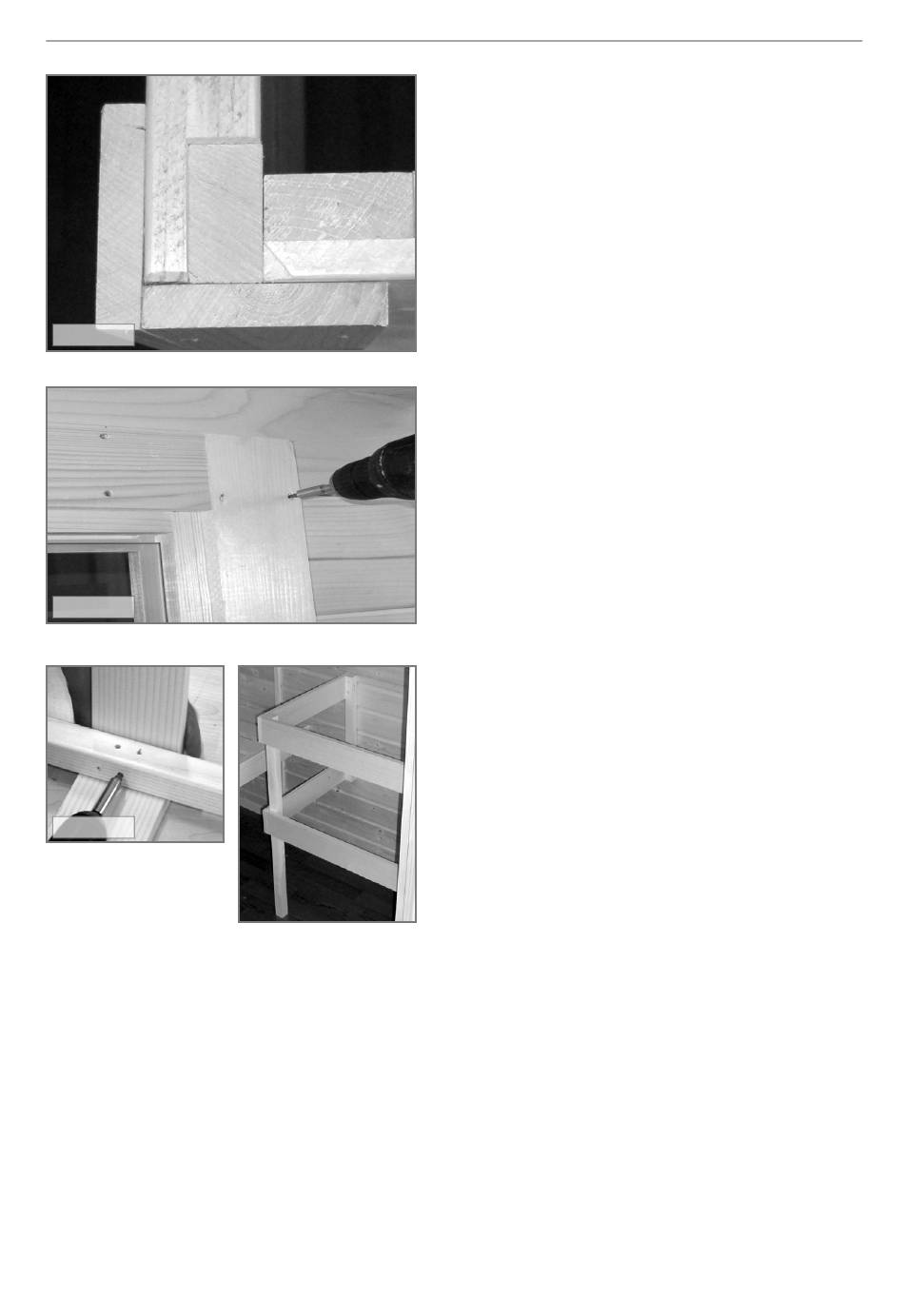

fig. 1.18
fig. 1.19
fig. 1.20
13. Apres le montage de la porte fixez les baguettes de
revêtement. Commencez par la baguette à gauche de
la porte et fixez après la deuxième baguette au coin
(90° - vis 3x40 – fig.1.18).
Faites le même avec le coin droite. Vous pouvez aussi
fixer une baguette en arrière sur la paroi visible s'il est
nécessaire.
14. Fixez les baguettes de revêtement intérieures et
extérieures sur le chambranle et le coté de la porte. (vis
3x40) La distance entre baguettes et chambranle doit
être de 12 mm sur tous les cotés. (fig.1.19)
15. Maintenant votre sauna est presque prête. Vissez
toutes les baguettes de la protection de poêle comme
en fig.1.20. (vis 3x40)
Les mesures du poêle de sauna se trouvent dans les
instructions de montage du poêle
Le branchement du poêle, de la commande et de
l'éclairage intérieur doit être confié à un électricien.
p. 12/14
