Manual de montagem

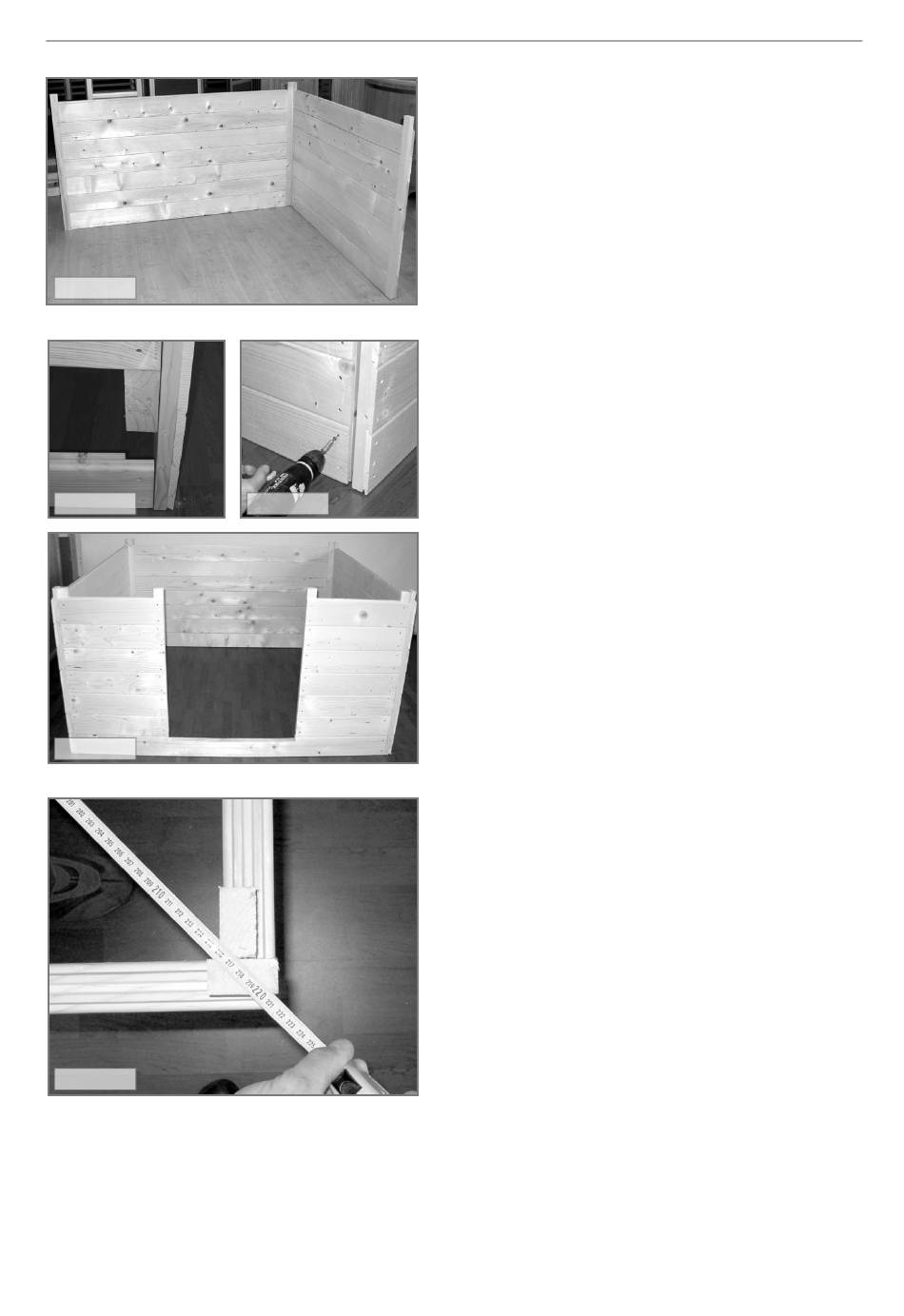

Fig. 1.1
Fig. 1.2
Fig. 1.4
Fig. 1.5
Fig. 1.3
1. Em primeiro lugar, coloque o lado direito e a parede
traseira (parte I inferior reta) como indicado na Fig.1.1,
de forma que os parafusos fiquem visíveis do lado de
fora. Aparafuse a parte lateral à parede traseira. (para-
fusos 5 x 80) Proceda do mesmo modo com o lado
esquerdo. A parede traseira é montada entre as duas
faces exteriores.
2. Agora, pegue na tábua perfilada frontal com a aber-
tura para as portas e coloque o elemento de parede
direito estreito sobre a mesma. (o elemento tem uma
barra saliente na parte inferior direita. Fig.1.2) A seguir,
aparafuse a tábua perfilada inferior à barra a partir da
frente (parafusos 3 x 40 – Fig.1.3) e lateralmente à face
exterior.
Proceda do mesmo modo com o elemento de parede
esquerdo. Neste momento, a cabina de sauna tem a
aparência da Fig. 1.4.
3. Verifique se a cabina de sauna está em ângulo reto,
medindo diagonalmente o comprimento em ambas
as partes laterais. (Fig. 1.5)
A medida das duas partes laterais tem de ser igual.
(+/- 2 mm;)
Em seguida, utilize um nível de bolha de ar para veri-
ficar se as partes laterais estão na horizontal, colocan-
do-o no rebordo superior da parte lateral.
