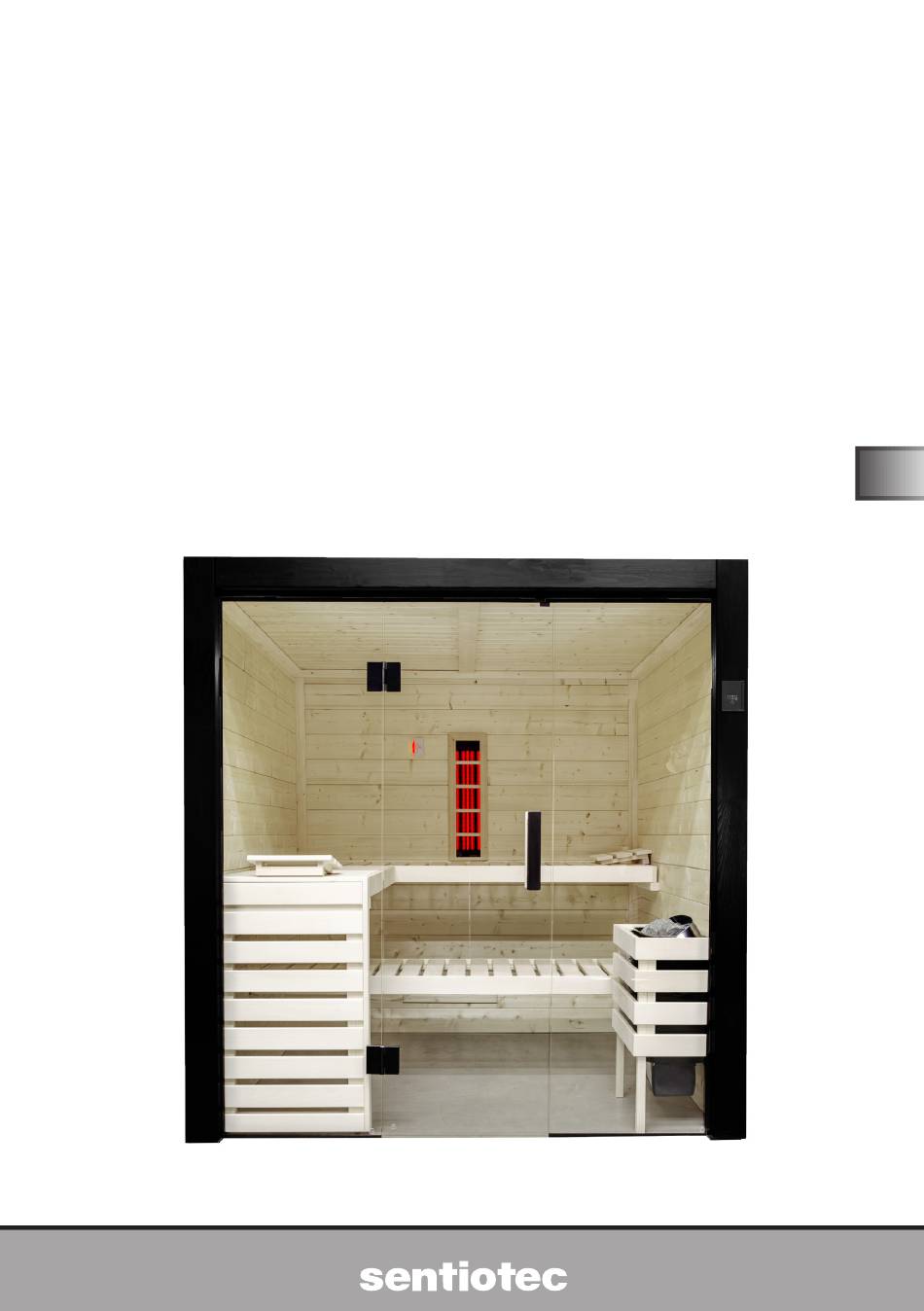

Sentiotec Family All in Set Medium Montageanleitung
Massivsauna
Verwandte Anleitungen für Sentiotec Family All in Set Medium
Inhaltszusammenfassung für Sentiotec Family All in Set Medium
- Seite 18 Inhaltsverzeichnis 1. Montage Vorbereitung 1.1. Wichtige Hinweise 1.2. Benötigtes Werkzeug 1.3. Wartung und Reinigung 1.4. Entsorgung 2. Stückliste Family Medium All in Set 3. Stückliste Family Large All in Set 4. Grundriss Family Medium All in Set 4.1. Grundriss Medium „links“ 4.2.
-
Seite 19: Montage Vorbereitung
Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Produktinformationen nachlesen. Sie finden diese Montageanleitung auch im Downloadbereich unserer Webseite auf www.sentiotec.com/downloads. 1.1. Wichtige Hinweise ● Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich mitgeliefert wurden. -
Seite 20: Benötigtes Werkzeug
Montageanleitung S. 4/16 1.2. Benötigtes Werkzeug ● Hammer und Beilageholz oder einen Gummihammer ● Akkuschrauber mit Bits für Kreuzschrauben und Torx ● Rollmaßband ● Bohrer mit Durchmesser 3 mm, 10 mm, 20 - 30 mm (für Stromkabel Saunaofen) ● Wasserwaage ●... -
Seite 21: Wartung Und Reinigung
Montageanleitung S. 5/16 Vorsichtiger Umgang mit Glas: Besondere Vorsicht gilt den Glaskanten - Gehärtetes Glas kann bei Stößen in kleine Scherben zerspringen. Legen Sie ein Schutzpolster (z.Bsp.: Verpackungs-Karton) unter die Glaskante. 1.3. Wartung und Reinigung ● Die Sauna sollte innen mit einem feuchten Tuch gereinigt werden. Verwen- den Sie nur warmes Wasser - bei Bedarf empfehlen wir den Harvia Sauna Cleaner (SAC25040 - Reinigung und Desinfektion) ●... -
Seite 22: Stückliste Family Medium All In Set
Montageanleitung S. 6/16 2. Stückliste Family Medium All in Set Az Bezeichnung Maße (cm) Wandelemente 1 Wandelement rechts unten - Elektroelement 154,5x102x4 1 Wandelement rechts oben - Elektroelement 154,5x108x4 1 Wandelement hinten unten - Lüftungselement 185x88,5x4 1 Wandelement hinten oben 185x121,5x4 1 Wandelement links unten - Elektroelement 154,5x102x4... - Seite 23 1 Lüftungsschieber 56x14x1,5 1 Türmagnet, Überschubblech, schwarz 2 Türbänder 8652-05, schwarz 2 U-Alu Profil schwarz 56,7 1 Montagematerialset 1 Montageanleitung Technik 1 Saunaofen sentiotec 160E, 6 kW ST160400BE 1 Finnische Saunasteine R-990 1 Saunasteuerung PRO-D2I PRO-D2I 1 Bankfühler O-F2 1 Bedienteil Zusatzausgang (IR-Strahler)
-
Seite 24: Stückliste Family Large All In Set
Montageanleitung S. 8/16 3. Stückliste Family Large All in Set Az Bezeichnung Maße (cm) Wandelemente 1 Wandelement rechts unten - Elektroelement 185x102x4 1 Wandelement rechts oben - Elektroelement 185x108x4 1 Wandelement hinten unten - Lüftungselement 185x88,5x4 1 Wandelement hinten oben 185x121,5x4 1 Wandelement links unten - Elektroelement 185x102x4... - Seite 25 1 Lüftungsschieber 56x14x1,5 1 Türmagnet, Überschubblech, schwarz 2 Türbänder 8652-05, schwarz 2 U-Alu Profil schwarz 56,7 1 Montagematerialset 1 Montageanleitung Technik 1 Saunaofen sentiotec 190E, 9 kW ST190400BE 1 Finnische Saunasteine R-990 1 Saunasteuerung PRO-D2I PRO-D2I 1 Bankfühler O-F2 1 Bedienteil Zusatzausgang (IR-Strahler)
-
Seite 26: Grundriss Family Medium All In Set
Montageanleitung S. 10/16 4. Grundriss Family Medium All in Set 4.1. Grundriss Medium „links“ 1960 1960 4.2. Grundriss Medium „rechts“ 1960 1960... -
Seite 27: Grundriss Family Large All In Set
Montageanleitung S. 11/16 5. Grundriss Family Large All in Set 5.1. Grundriss Large „links“ 1960 1960 5.2. Grundriss Large „rechts“ 1960 1960... -
Seite 28: Montage Kabine
Montageanleitung S. 12/16 6. Montage Kabine ACHTUNG! Die Kabine kann „links“ oder „rechts“ aufgebaut werden, beachten Sie dazu die Grundrisspläne auf den Seiten 10 bis 11, je nach Modell. Beachten Sie die Abbildungen ab Seite 17. 6.1. Montage Wandelemente Beginnen Sie die Montage mit dem „Wandelement hinten unten - Lüftungselement“ und dem „Element rechts unten“. -
Seite 29: Montage Dach
Montageanleitung S. 13/16 Montage der „Abdeckung vorne oben“ über dem Glas durch verschrauben von innen. Montage der „Abdeckleisten aussen“ durch verschrauben. 6.4. Montage Dach Montage der Dachauflageleisten. Beginnen Sie mit der Leiste mit LED an der Rückwand. Legen Sie die Dachelemente ein und verschrauben diese mit den Kabinenwän- den. Beachten Sie die Kabelauslässe. Montage der Abdeckleiste innen. -
Seite 30: Montage Glastür
Montageanleitung S. 14/16 6.7. Montage Glastür Schrauben Sie die beiden Türbeschläge am Fix-Glaselement fest, achten sie dabei auf die gerade Ausrichtung der Beschläge und darauf, dass die Öffnung der Türe nach außen erfolgt. Die Ausrichtung der Beschläge wird durch die Justierung / Drehung der beiden Kunststoffeinlagen vorgenommen. 6.8. Montage Zubehör Die Türgriffe werden von innen miteinander verschraubt. Montage von Türmagnet und Überschubblech. Für den Türmagnet sind unter der Dichtung Montagebohrungen vorhanden, je nach Türöffnung muss die Dichtung links oder rechts ausgeschnitten werden. - Seite 31 Montageanleitung S. 15/16 Leistungsteil PRO D2i...
- Seite 32 Montageanleitung S. 16/16...
- Seite 48 Instructions de montage p. 16/16...
- Seite 67 Pictures S. 19/31 6.1. 5 x 80 5 x 80...
- Seite 68 Pictures S. 20/31 5 x 80 4 x 70 5 x 80...
- Seite 69 Pictures S. 21/31 2 Pcs. 4 x 70 6.2.
- Seite 70 Pictures S. 22/31 Option 1 Option 2 3 Pcs. 3,2 x 40...
- Seite 71 Pictures S. 23/31 6.3. 5 Pcs. 5 Pcs. 4 x 70 4 x 70 5 Pcs. 4 x 70...
- Seite 72 Pictures S. 24/31 6.4. 185 x 4 x 4 cm - LED 4 x 70 Medium: 138,5 4 x 4 cm Large: 169 x 4 x 4 cm 185 x 4 x 4 cm...
- Seite 73 Pictures S. 25/31 4 x 70 8 Pcs. 3,2 x 40...
- Seite 74 Pictures S. 26/31 3,2 x 40 6.5. 3,2x 40...
- Seite 75 Pictures S. 27/31 5 x 70 57 x 4 x 4 cm 114 x 4 x 4 cm Medium: 82,5 x 57 x 8 cm 5 x 70 Large: 113 x 57 x 8 cm 8 cm 184 x 57 x 8 cm Medium: 184 x 50 x 8 cm Large: 184 x 57 x 8 cm 5 x 70...
- Seite 76 Pictures S. 28/31 3 x 18 3,2 x 60 4x 3,2 x 60 3,2 x 60...
- Seite 77 Pictures S. 29/31 6.6.
- Seite 78 Pictures S. 30/31 5 x 100 Option 1 Option 2 1730...
- Seite 79 Pictures S. 31/31 3,2 x 60 3,2 x 60 3,2 x 60...
- Seite 80 GmbH | Division of Harvia Group | Wartenburger Straße 31, A-4840 Vöcklabruck T +43 (0) 7672/22 900-50 | F -80 | info@sentiotec.com | www.sentiotec.com...
