Sentiotec Basic LARGE Montageanleitung Seite 22

Montageanleitung
Abb 1.1
Abb 1.2
Abb 1.4
Abb 1.5
Abb 1.3

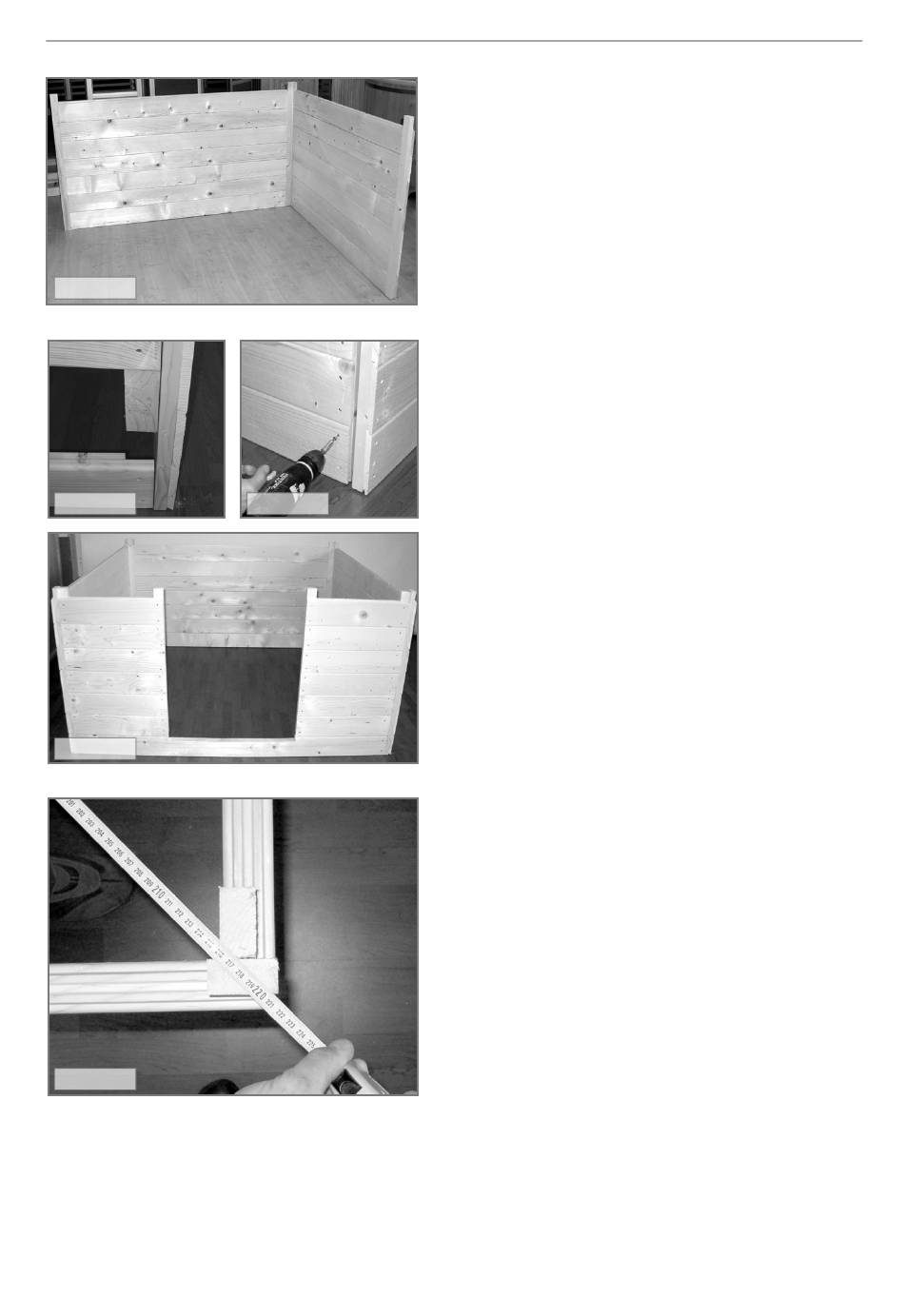

1. Zu Beginn stellen Sie die rechte Seite und die
Rückwand (Teil I unten gerade) wie in Abb.1.1 so
aneinander, dass die
sind. Verschrauben Sie die Seite mit der Rückwand.
(Schrauben 5x80) Verfahren Sie mit der linken Seite
ebenso. Die Rückwand wird zwischen den beiden
Außenseiten montiert.
2. Nun nehmen Sie die vordere Blockbohle mit dem
Ausschnitt für die Türe und stellen das schmale rech-
te Wandelement darauf. (Element hat rechts unten
eine vorstehende Leiste. Abb.1.2) Verschrauben Sie
jetzt die untere Blockbohle von vorne mit der Leiste
(Schrauben 3x40 - Abb.1.3) und seitlich mit der
Außenseite.
Mit dem linken Wandelement verfahren Sie genau so.
Die Saunakabine sieht jetzt wie in Abb.1.4 aus.
3. Kontrollieren Sie, ob die Saunakabine im rechten
Winkel steht, indem Sie diagonal die Länge auf beiden
Seiten messen. (Abb.1.5)
Das Maß beider Seiten sollte gleich sein. ( +/- 2mm;)
Prüfen Sie danach mit einer Wasserwaage die Seiten,
ob sie waagrecht sind, in dem Sie die Wasserwaage auf
die Oberkante der Seite stellen.
S. 8/14
Schrauben außen sichtbar
