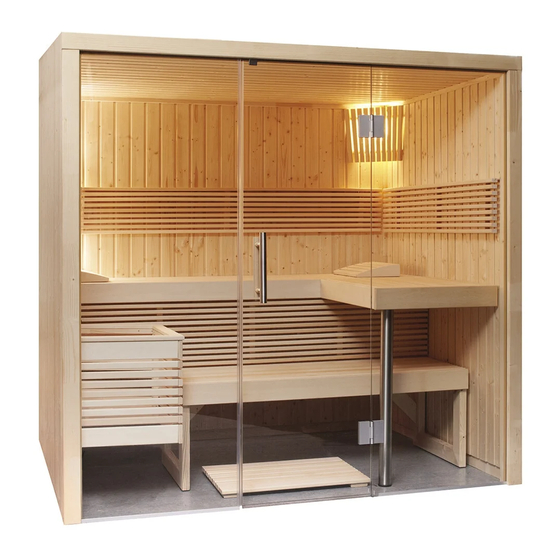

Sentiotec PANORAMA SMALL Montageanleitung

Sentiotec PANORAMA SMALL Montageanleitung

Elementsauna 213 x 160 x 201 cm
Vorschau ausblenden Andere Handbücher für PANORAMA SMALL:

Werbung

Montageanleitung
Assembly instructions
DE
EN
Elementsauna
Element sauna PANORAMA SMALL
Version 11/17
PANORAMA SMALL
213 x 160 x 201 cm
Symbolfoto

Werbung

loading

Inhaltszusammenfassung für Sentiotec PANORAMA SMALL

  • Seite 1 Montageanleitung Assembly instructions Symbolfoto PANORAMA SMALL Elementsauna 213 x 160 x 201 cm Element sauna PANORAMA SMALL Version 11/17...
  • Seite 2 Montageanleitung Elementsauna PANORAMA SMALL Kabinenmaß: 209 x 158 x 201 cm Inkl.Kranz: 213 x 160 x 201 cm Innenmaß: 196 x 155 x 198 cm Wandstärke: 64 mm Symbolfoto Sehr geehrter Kunde, Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich mitgeliefert wurden.
  • Seite 3 Stückliste PANORAMA SMALL Bodenrahmen Glasfront 1 Bodenrahmen 4 x 8 x 151,5 cm 1 Glaselement 195,2 x 69,4 x 0,8 cm 1 Bodenrahmen 4 x 8 x 206,5 cm 1 Glaselement 195,2 x 69,4 x 0,8 cm 1 Bodenrahmen 4 x 8 x 150 cm mit Bohrung für Türbänder...
  • Seite 4 Montageanleitung Länge: 150 cm Länge: 151,5 cm Abb 1.1 Abb 1.3 Abb 1.2 Eckverbindungsleiste mit Schrauben: 5 x 90 mm an Wandelementen W2 + W4 befestigen.
  • Seite 5 Abb 1.5 Abb 1.4 Abb 1.7 Abb 1.6 Schrauben: 3 x 40 mm Abb 1.8...
  • Seite 6 Montageanleitung Abb 1.9 Schrauben: 4 x 40 mm Abb 1.10 Abb 1.11 Schrauben: 5 x 90 mm Abb 1.12...
  • Seite 7: Dachverschraubung Schrauben: 5 X 90 Mm

    Dachverschraubung Schrauben: 5 x 90 mm Abb 1.13 Schrauben: 4 x 40 mm Abb 1.14 Abb 1.15 Schrauben: 5 x 90 mm Abb 1.16...
  • Seite 8 Montageanleitung 3 x Schrauben 4 x 60 mm 2 x Schrauben 3 x 40 mm 82 cm Abb 1.17 Abb 1.18 10 mm Abb 1.19...
  • Seite 9 6 x Schrauben 2,5 x 25 mm Abb 1.20 Niro-Fuß mit Inbusschraube festklemmen. Abb 1.21 Querbank - Ansicht von unten ! 3 x Schrauben 5 x 70 mm Abb 1.23 Abb 1.22...
  • Seite 10 Montageanleitung Schrauben 3 x 40 mm Abb 1.24 Schrauben 4 x 50 mm Querstreben links und rechts der Bank hinten montieren. Abb 1.25 Schrauben 3 x 30 mm Abb 1.26 Abdeckleiste senkrecht Schrauben 3 x 30 mm Abb 1.27...
  • Seite 11 2 x Schrauben 3 x 30 mm 25 cm Abb 1.28 Schrauben 3 x 30 mm Abb 1.29 Abb 1.30...
  • Seite 12 Montageanleitung Glasmontageleisten von oben nach unten drücken (links und rechts) Glastürbeschlag Aluleiste (mit Silikon am Boden befestigen) Abb 1.32 Abb 1.31 Obere Glasmontageleiste von rechts nach links drücken (seitl.Abstand links und rechts sollte gleich sein Abb 1.33 Schrauben 3 x 40 mm Abb 1.34...
  • Seite 13 Abb 1.36 Abb 1.37 Abb 1.35 Ofenschutzgitter 60 cm Innenseite Schrauben 3 x 40 mm Schrauben 3 x 40 mm Abb 1.38 Abb 1.39 Abb 1.40...
  • Seite 14 GRUNDRISS PANORAMA SMALL 213 x 160 x 201 cm Kabine links oder rechts aufbaubar...
  • Seite 15 GmbH | Division of Harvia Group | Oberregauer Straße 48, A-4844 Regau T +43 (0) 7672/277 20-567 | F -801 | info@sentiotec.com | www.sentiotec.com...
