Sentiotec Basic LARGE Montageanleitung Seite 53

Manual de montagem

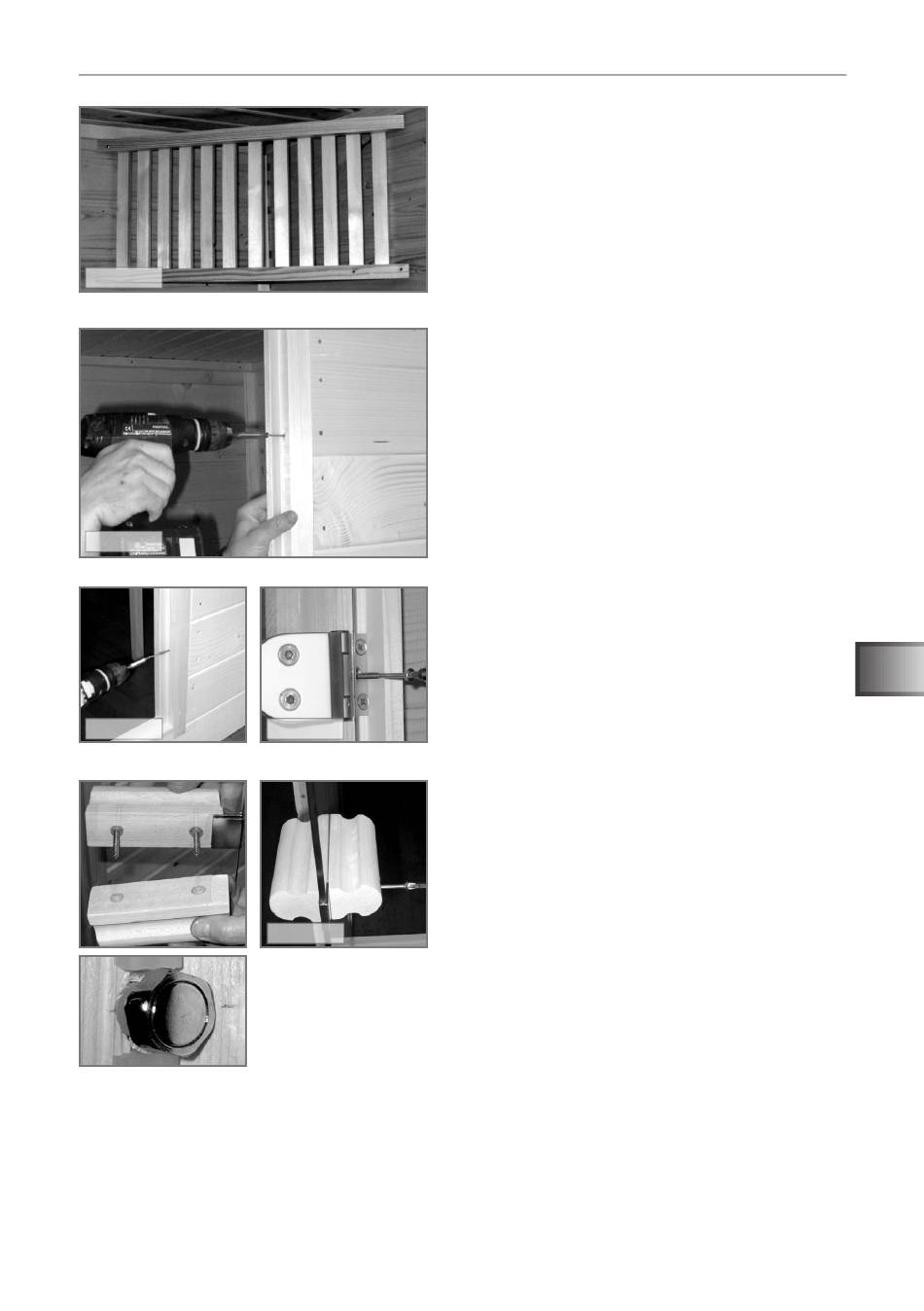

Fig. 1.13
Fig. 1.14
Fig. 1.15 Fig. 1.16
Fig. 1.17
9. Para a iluminação da cabina, faça um furo com
aprox. 10 mm de diâmetro no canto superior esquer-
do ou direito, através da parede traseira. A grelha de
cobertura é fixada sobre o canto com quatro parafu-
sos depois da montagem da lâmpada. (parafusos 3 x
40 – Fig. 1.13)
A ligação da iluminação apenas pode ser efetuada por
uma empresa do setor elétrico certificada.
10. Agora, coloque a porta de vidro com a moldura na
abertura. Pode alterar a direção de abertura da porta
da esquerda para a direita rodando a moldura da porta
de vidro 180°. A moldura deve ficar alinhada com as
partes laterais e não pode sobressair. (parafusos 4 x
70 – Fig. 1.14)
11. Aparafuse a moldura às paredes laterais. (parafusos
4 x 70 – Fig. 1.15) No lado da dobradiça, pode apara-
fusar a moldura à face exterior pelo furo do meio da
dobradiça da porta de vidro. (Fig. 1.16)
12. Para montar os puxadores, deslize a chapa de
transferência à altura dos orifícios do puxador na porta
de vidro. Coloque um encaixe de plástico nos orifícios
da porta de vidro.
Certifique-se de que o entalhe junto ao puxador se
encontra no lado da chapa de transferência. Introduza
os dois parafusos na parte perfurada do puxador e
aperte com cuidado a contrapeça. (Fig. 1.17)
P. 11/14
PT
