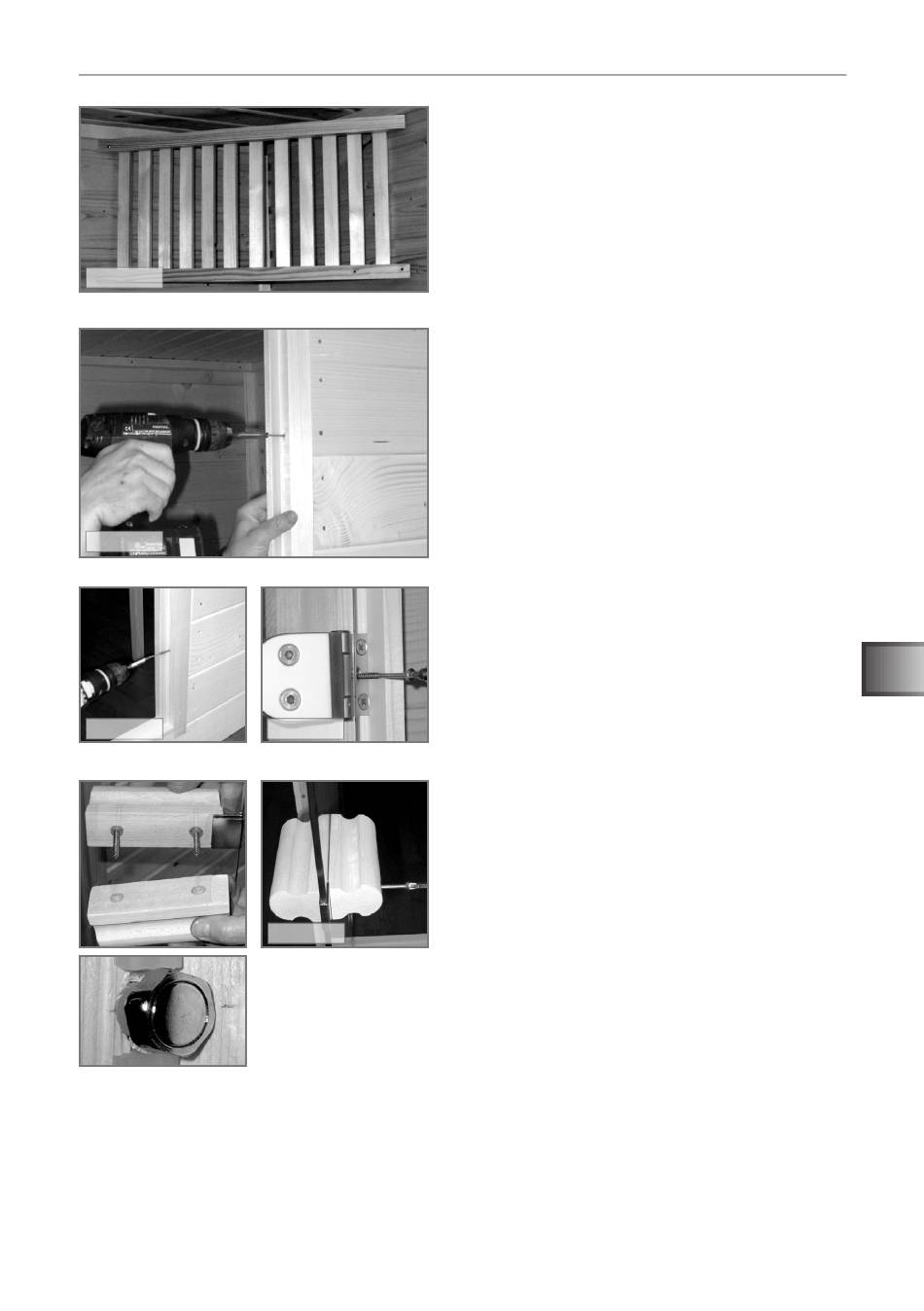

Fig. 1.13
Fig. 1.14
Fig. 1.15 Fig. 1.16
Fig. 1.17
9. Para a iluminação da cabina, faça um furo com aprox.
10 mm de diâmetro no canto superior esquerdo ou
direito, através da parede traseira. A grelha de cobertu-
ra é fixada sobre o canto com quatro parafusos depois
da montagem da lâmpada. (parafusos 3 x 40 – Fig. 1.13)
A ligação da iluminação apenas pode ser efetuada por
uma empresa do setor elétrico certificada.
10. Agora, coloque a porta de vidro com a moldura na
abertura. Pode alterar a direção de abertura da porta
da esquerda para a direita rodando a moldura da porta
de vidro 180°. A moldura deve ficar alinhada com as
partes laterais e não pode sobressair. (parafusos 4 x
70 – Fig. 1.14)
1 1 . Ap a ra f u s e
ra às paredes laterais.
– Fig. 1.15) No lado da dobradiça, pode aparafusar a
moldura à face exterior pelo furo do meio da dobradi-
ça da porta de vidro. (Fig. 1.16)
12. Para montar os puxadores, deslize a chapa de
transferência à altura dos orifícios do puxador na porta
de vidro. Coloque um encaixe de plástico nos orifícios
da porta de vidro.
Certifique-se de que o entalhe junto ao puxador se
encontra no lado da chapa de transferência. Introduza
os dois parafusos na parte perfurada do puxador e
aperte com cuidado a contrapeça. (Fig. 1.17)
