Sentiotec BASIC-M Montageanleitung Seite 51

Manual de montagem
Fig. 1.7
Fig. 1.6
Fig. 1.8
Fig. 1.9

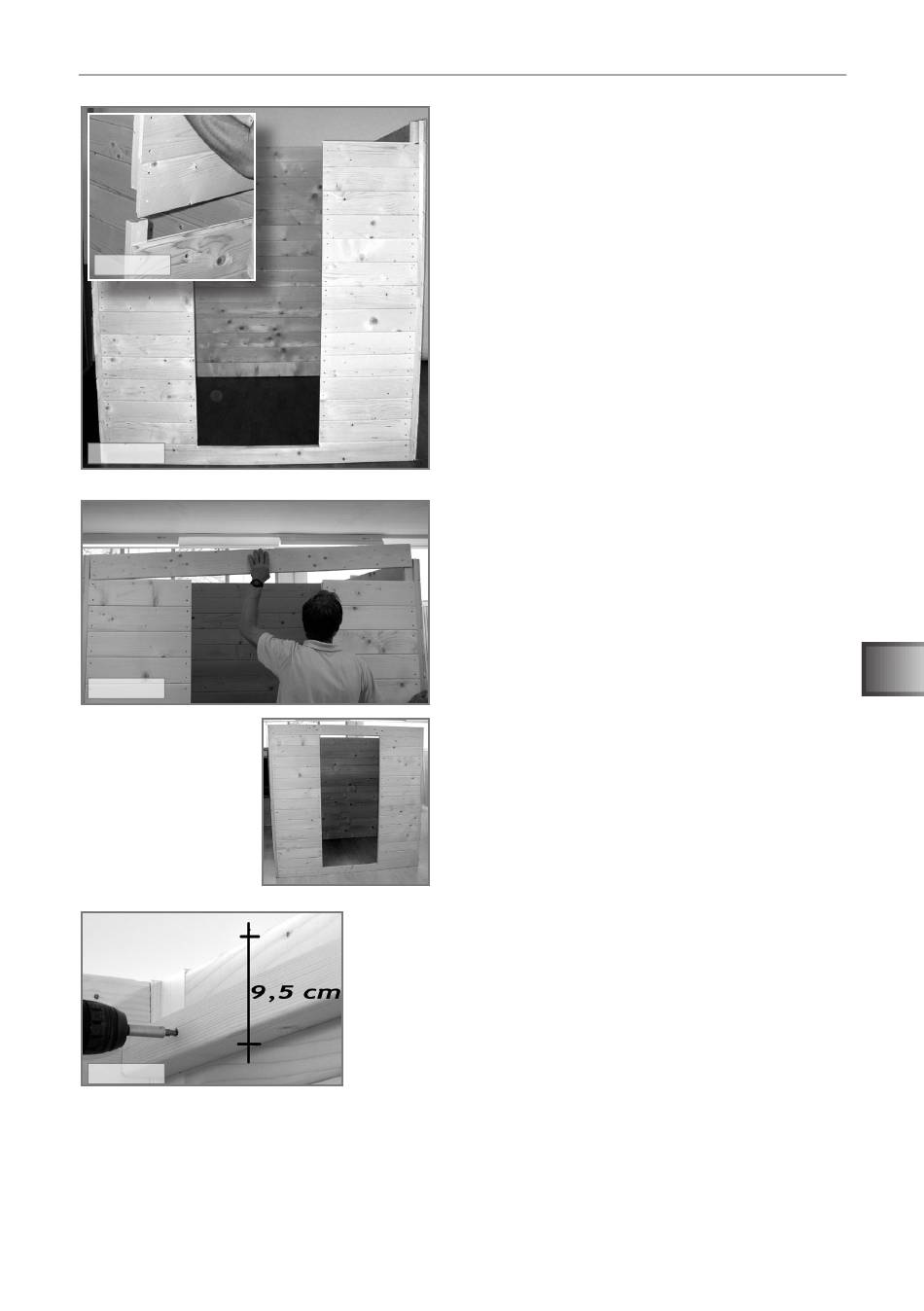

4. Coloque a parte traseira e o lado esquerdo (parte II)
sobre a partes inferiores e aparafuse-as lateralmente.
(parafusos 5 x 80) Certifique-se de que não fica visível
nenhum parafuso no interior. Proceda do mesmo
modo com o lado direito e com a parte da frente.
(Fig. 1.7)
A sua cabina de sauna deve ter o seguinte aspeto neste
momento. (Fig. 1.6)
5. Agora, coloque a tábua perfilada superior sobre a parte
da frente e aparafuse-a às partes laterais. (parafusos 3 x
40 – Fig. 1.8)
6. No passo seguinte, fixe as barras de apoio
para o teto de 9,5 cm às partes laterais desde o
rebordo superior da
rebordo inferior da barra. (parafusos 4 x 70
– Fig. 1.9) A superfície arredondada das barras deve
ficar visível em baixo.
P. 9/14
parte lateral até ao
PT
