Sentiotec BASIC-M Montageanleitung Seite 52

Manual de montagem

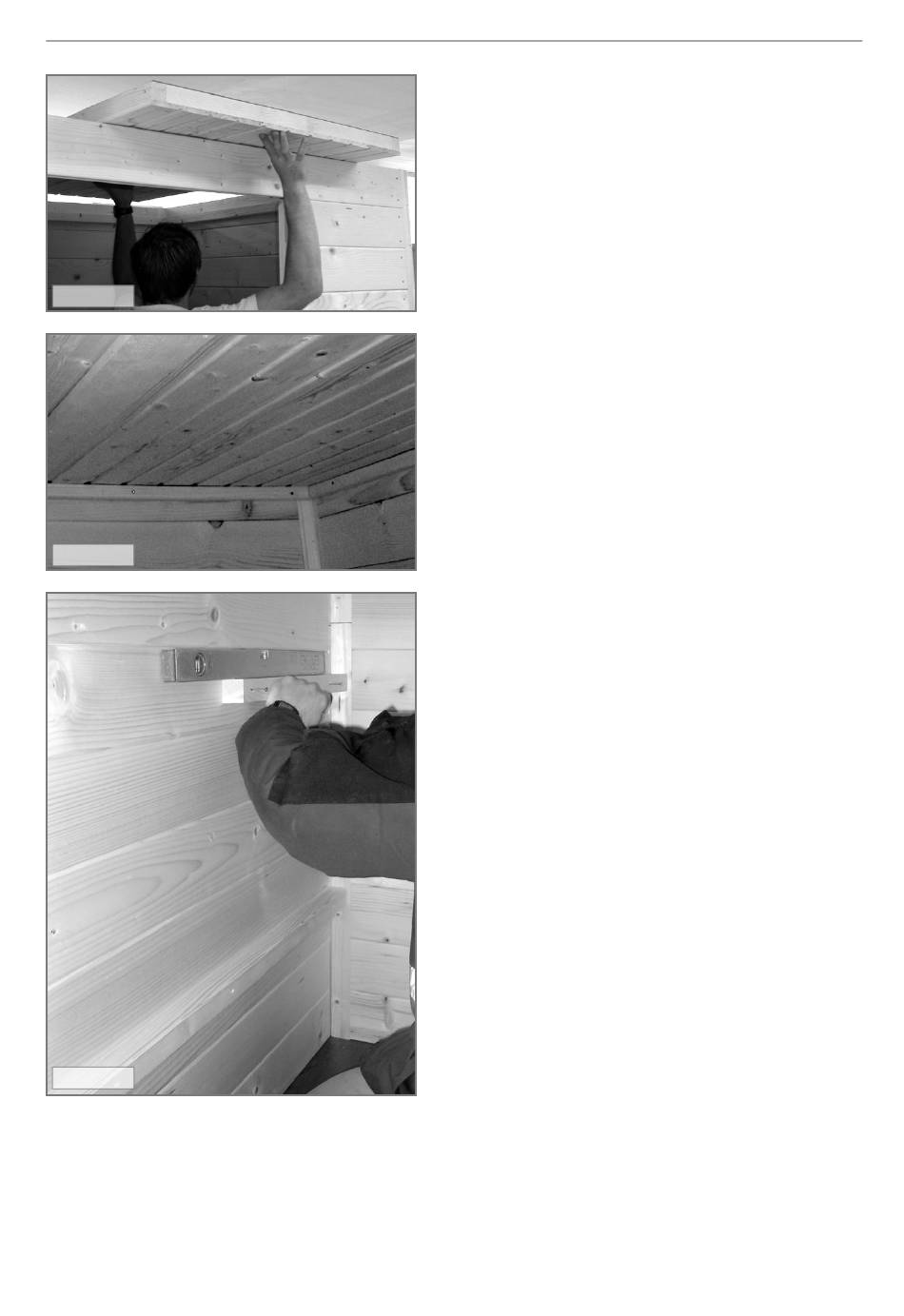

Fig. 1.10
Fig. 1.11
Fig. 1.12
7. Quando as quatro barras estiverem montadas, pode
colocar os dois elementos de teto sobre as barras. (Fig.
1.10 + Fig. 1.11)
A seguir, aparafuse as partes do teto a partir de cima.
(parafusos 5 x 80)
8. Agora, monte as barras de apoio para o banco. Fixe
as barras de apoio para o banco inferiores de 4 x 4 x
100 cm de comprimento a uma distância de 41 cm
do chão até ao rebordo superior da barra a ambas as
partes laterais, do lado esquerdo e direito da porta de
vidro. (parafusos 4 x 70)
Rode as barras de forma que o rebordo redondo fique
visível a partir de cima. Monte as barras superiores
mais curtas de 4 x 4 x 50 cm com o rebordo superior da
barra a 86 cm do chão. Rode estas barras de forma que
o rebordo redondo fique visível a partir de baixo. (Fig.
1.12) Depois, coloque os dois bancos sobre as barras.
P. 10/14
