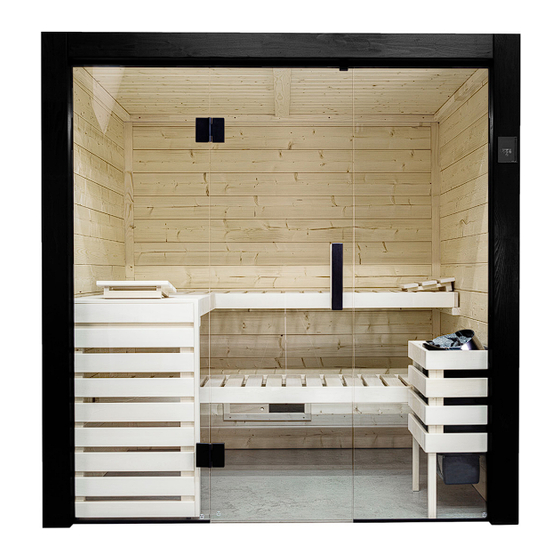

- Seite 15 Massivsauna Family Medium - 196 x 159 x 204 cm Large - 196 x 189 x 204 cm MONTAGEANLEITUNG Deutsch Version 02/24 FAMILY...
- Seite 16 Inhaltsverzeichnis 1. Montage Vorbereitung 1.1. Wichtige Hinweise 1.2. Benötigtes Werkzeug 1.3. Wartung und Reinigung 1.4. Entsorgung 2. Stückliste Family Medium 3. Stückliste Family Large 4. Grundriss Family Medium 4.1. Grundriss „Medium links“ 4.2. Grundriss „Medium rechts“ 5. Grundriss Family Large 5.1.
-
Seite 17: Montage Vorbereitung
Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Produktinformationen nachlesen. Sie finden diese Montageanleitung auch im Downloadbereich unserer Webseite auf www.sentiotec.com/downloads. 1.1. Wichtige Hinweise ● Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich mitgeliefert wurden. -
Seite 18: Benötigtes Werkzeug
Montageanleitung S. 4/14 1.2. Benötigtes Werkzeug ● Hammer und Beilageholz oder einen Gummihammer ● Akkuschrauber mit Bits für Kreuzschrauben und Torx ● Rollmaßband ● Bohrer mit Durchmesser 3 mm, 10 mm, 20 - 30 mm (für Stromkabel Saunaofen) ● Wasserwaage ●... -
Seite 19: Wartung Und Reinigung
Montageanleitung S. 5/14 Vorsichtiger Umgang mit Glas: Besondere Vorsicht gilt den Glaskanten - Gehärtetes Glas kann bei Stößen in kleine Scherben zerspringen. Legen Sie ein Schutzpolster (z.Bsp.: Verpackungs-Karton) unter die Glaskante. 1.3. Wartung und Reinigung ● Die Sauna sollte mit einem feuchten Tuch gereinigt werden. Verwenden Sie nur warmes Wasser - bei Bedarf empfehlen wir den Harvia Sauna Cleaner (SAC25040 - Reinigung und Desinfektion) ●... -
Seite 20: Stückliste Family Medium
Montageanleitung S. 6/14 2. Stückliste Family Medium Az Bezeichnung Maße (cm) Wandelemente 1 Wandelement rechts unten - Elektroelement 154,5x102x4 1 Wandelement rechts oben - Elektroelement 154,5x108x4 1 Wandelement hinten unten - Lüftungselement 185x102x4 1 Wandelement hinten oben 185x108x4 1 Wandelement links unten - Elektroelement... - Seite 21 Montageanleitung S. 7/14 Az Bezeichnung Maße (cm) Inneneinrichtung 1 Bank 184x57x8 1 Bank 184x50x8 1 Bank 82,5x57x8 1 Bankfuß 57x94x6 1 Ofenschutzgitter 50x73x5 2 Ofenschutzgitter 32,2x43x5 Zubehör 1 Kopfstütze 30x28x7 1 Türgriff Set Holz Linde/Holz schwarz 1 LED RGBW - eingebaut in Dachauflageleiste 185x2,1x1,7 1 LED Technik 40W (weiß) LED-Set 230V S/D 40W 1 4 lfm Silikonkabel 5x2,5mm²...
-
Seite 22: Stückliste Family Large
Montageanleitung S. 8/14 3. Stückliste Family Large Az Bezeichnung Maße (cm) Wandelemente 1 Wandelement rechts unten - Elektroelement 185x102x4 1 Wandelement rechts oben - Elektroelement 185x108x4 1 Wandelement hinten unten - Lüftungselement 185x102x4 1 Wandelement hinten oben 185x108x4 1 Wandelement links unten - Elektroelement 185x102x4 1 Wandelement links oben - Elektroelement 185x108x4... - Seite 23 Montageanleitung S. 9/14 Az Bezeichnung Maße (cm) Inneneinrichtung 2 Bänke 184x57x8 1 Bank 113x57x8 1 Bankfuß 57x94x6 1 Ofenschutzgitter 50x73x5 2 Ofenschutzgitter 32,2x43x5 Zubehör 1 Kopfstütze 30x28x7 1 Türgriff Set Holz Linde/Holz schwarz 1 LED RGBW - eingebaut in Dachauflageleiste 185x2,1x1,7 1 LED Technik 40W (weiß) LED-Set 230V S/D 40W 1 4 lfm Silikonkabel 5x2,5mm²...
-
Seite 24: Grundriss Family Medium
Montageanleitung S. 10/14 4. Grundriss Family Medium 4.1. Grundriss „Medium links“ 1960 1960 4.2. Grundriss „Medium rechts“ 1960 1960... -
Seite 25: Grundriss Family Large
Montageanleitung S. 11/14 5. Grundriss Family Large 5.1. Grundriss „Large links“ 1960 1960 5.2. Grundriss „Large rechts“ 1960 1960... -
Seite 26: Montage Kabine
Montageanleitung S. 12/14 6. Montage Kabine ACHTUNG! Die Kabine kann „links“ oder „rechts“ aufgebaut werden, beachten Sie dazu die Grundrisspläne auf den Seiten 10 bis 11, je nach Modell. Beachten Sie die Abbildungen ab Seite 15. 6.1. Montage Wandelemente Beginnen Sie die Montage mit dem „Wandelement hinten unten - Lüftungselement“ und dem „Element rechts unten“. -
Seite 27: Fertigstellung Kabine Außen
Montageanleitung S. 13/14 6.3. Fertigstellung Kabine außen Montage der „Abdeckungen vorne“ durch verschrauben von innen - bündig mit der Innenseite. Beachten Sie das Element mit Ausschnitt für das Bedienteil - Montage links oder rechts möglich. Montage der „Abdeckung vorne oben“ über dem Glas durch verschrauben von innen. -
Seite 28: Montage Glastür
Montageanleitung S. 14/14 6.7. Montage Glastür Schrauben Sie die beiden Türbeschläge am Fix-Glaselement fest, achten sie dabei auf die gerade Ausrichtung der Beschläge und darauf, dass die Öffnung der Türe nach außen erfolgt. Die Ausrichtung der Beschläge wird durch die Justierung / Drehung der beiden Kunststoffeinlagen vorgenommen. 6.8. Montage Zubehör Die Türgriffe werden von innen miteinander verschraubt. Montage von Türmagnet und Überschubblech. Für den Türmagnet sind unter der Dichtung Montagebohrungen vorhanden, je nach Türöffnung muss die Dichtung ausgeschnitten werden. -
Seite 57: Figure Di Montaggio (Dopo L'ultima Lingua)
Pictures S. 15/28 Family Medium 1850 1850 „right“ "right'' 1730 1730 11,5 11,5 1850 1850 „left“ "left'' 1730 1730 11,5 11,5... - Seite 58 Pictures S. 16/28 Family Large 1850 1850 „right“ "right'' 1730 1730 11,5 11,5 1850 1850 „left“ "left'' 1730 1730 11,5 11,5...
- Seite 59 Pictures S. 17/28 6.1. 5 x 80 5 x 80...
- Seite 60 Pictures S. 18/28 5 x 80 5 x 80 5 x 80...
- Seite 61 Pictures S. 19/28 2 Pcs. 4 x 70 6.2.
- Seite 62 Pictures S. 20/28 Option 1 Option 2 3 Pcs. 3,2 x 40...
- Seite 63 Pictures S. 21/28 6.3. 5 Pcs. 5 Pcs. 4 x 70 4 x 70 5 Pcs. 4 x 70...
- Seite 64 Pictures S. 22/28 6.4. 185 x 4 x 4 cm - LED 4 x 70 Medium: 138,5 4 x 4 cm Large: 169 x 4 x 4 cm 185 x 4 x 4 cm...
- Seite 65 Pictures S. 23/28 4 x 70 8 Pcs. 3,2 x 40...
- Seite 66 Pictures S. 24/28 3,2 x 40 6.5. 3,5 x 40...
- Seite 67 Pictures S. 25/28 5 x 70 57 x 4 x 4 cm 114 x 4 x 4 cm Medium: 82,5 x 57 x 8 cm Large: 113 x 57 x 8 cm 5 x 70 184 x 57 x 8 cm 8 cm Medium: 184 x 50 x 8 cm Large: 184 x 57 x 8 cm...
- Seite 68 Pictures S. 26/28 6.6.
- Seite 69 Pictures S. 27/28 Option 1 Option 2 1730...
- Seite 70 Pictures S. 28/28 3,2 x 60 3,2 x 60 3,2 x 60...
