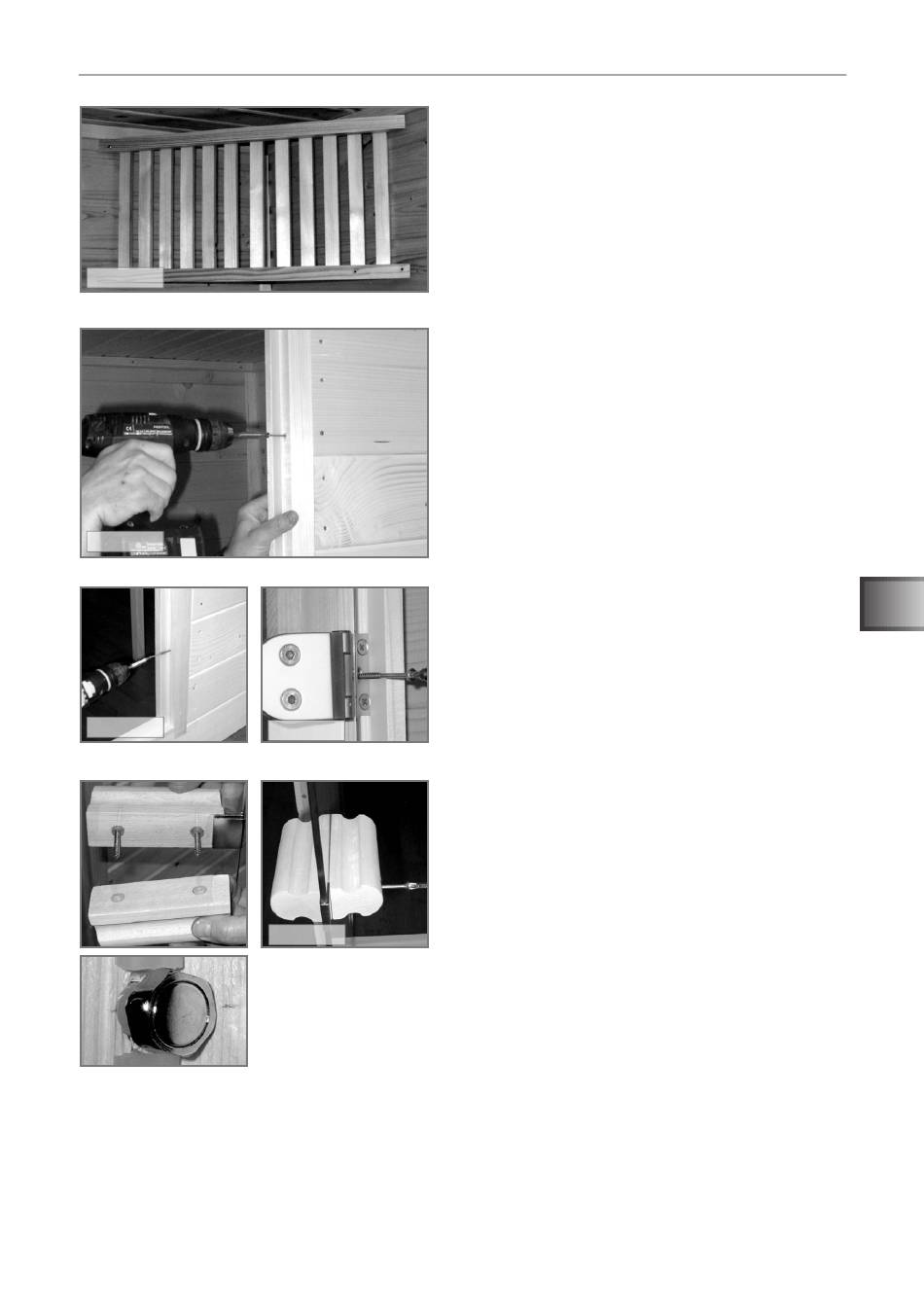

fig. 1.13
fig. 1.14
fig. 1.15
fig. 1.16
fig. 1.17
9. Pour l'éclairage de la cabine, percez un trou d'un
diamètre de 10 mm dans le coin gauche ou droite
de la paroi arrière.Apres le branchement de la lampe
vous fixez la protection diagonalement à l'aide de 4
vis, comme vous le voyez dans en fig.1.13.(vis 3x40)
Le branchement de l'éclairage doit être confié à un
spécialiste.
10. Prenez la porte avec chambranle et mettez tout
dans l'ouverture. L'ouverture de la porte peut être
positionnée à gauche ou à droite. Pour cela, tournez la
porte de 180°. Assurez-vous que le cadre de la porte et
la façade s'ajustent exactement et il ne saillit rien. (vis
4x70 – fig.1.14)
11. Vissez le cadre aux parois (vis 4x70 – fig.1.15) Sur
le coté de la bande vous pouvez visser le cadre par le
trou au milieu de la bande. (fig.1.16)
12. Pour le montage des poignées glissez la tôle de
contact sur la porte jusqu' à la hauteur des perçages.
Mettez un anneau en p.v.c. dans chaque un des perça-
ges de la porte.
Vérifiez que la partie de la poignée avec la petite gra-
dation se trouve au coté de la tôle de contact. Mettez
les vis dans la poignée et vissez la deuxième poignée
avec précaution. (fig.1.17)
