Montageanleitung

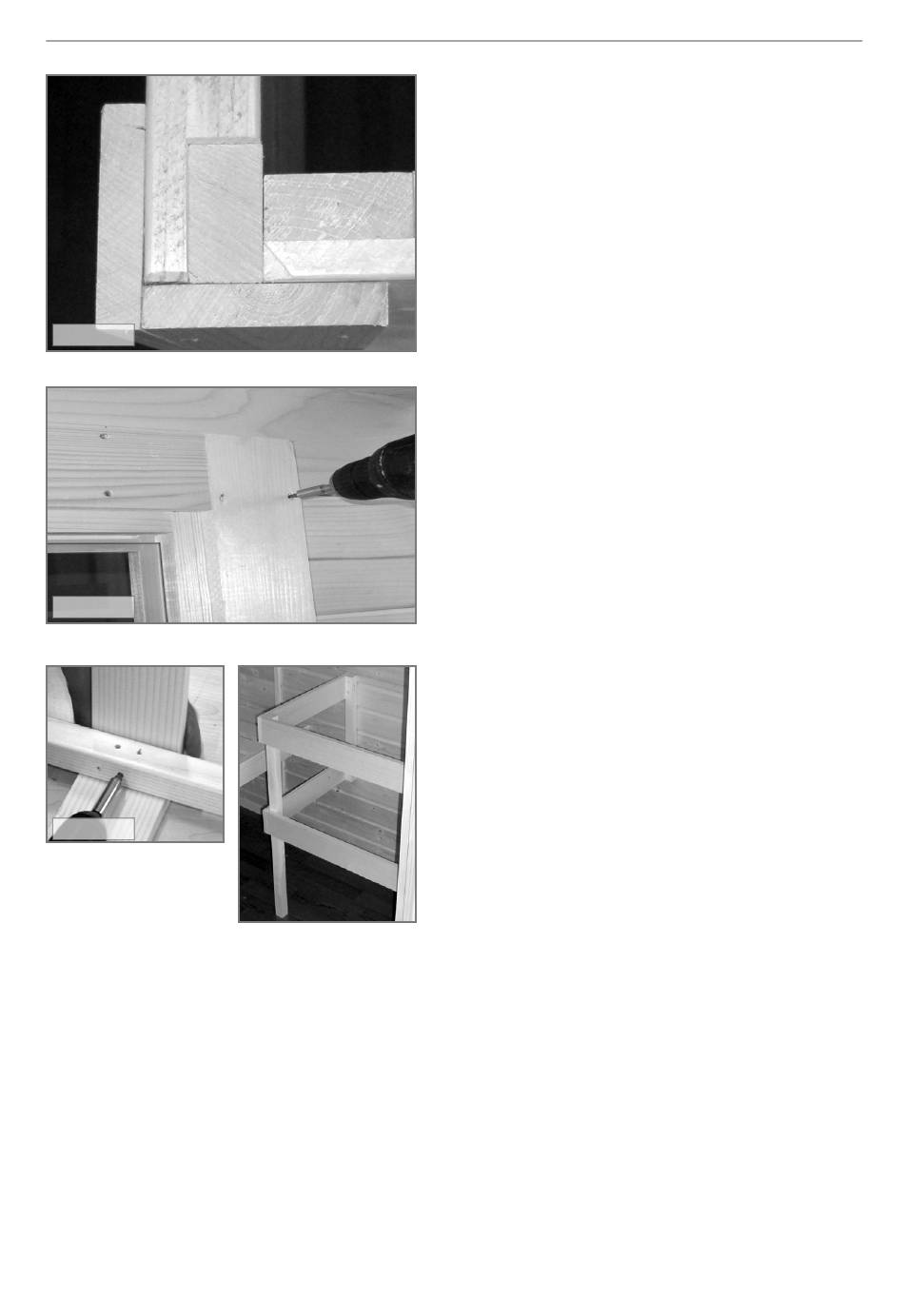

Abb 1.18
Abb 1.19
Abb 1.20
13. Nach der Montage der Türe befestigen Sie die
Abdeckleisten. Beginnen Sie mit der vorderen
Abdeckleiste links neben der Türe und befestigen
danach die zweite Abdeckleiste über Eck. (Schrauben
3x40 - Abb.1.18)
Verfahren Sie mit dem rechten Eck genauso. Auf einer
Sichtseite wird, je nach Erfordernis, auch hinten eine
Abdeckleiste befestigt.
14. Befestigen Sie jetzt die inneren und äußeren
Abdeckleisten an dem Türstock und an der Türseite.
(Schrauben 3x40) Der Abstand zum Türrahmen beträgt
ca.12 mm auf allen Seiten. (Abb.1.19)
15. Jetzt ist Ihre Sauna schon fast fertig. Verschrauben
Sie noch die einzelnen Leisten des Ofenschutzgitters
wie in Abb.1.20 dargestellt. (Schrauben 3x40)
Die Maße für die Montage des Saunaofens entnehmen
Sie bitte der Montageanleitungen des verwendeten
Ofens.
Der Anschluss des Saunaofens und der Steuerung
darf nur von einem konz. Elektrounternehmen durch-
geführt werden.
S. 12/14
