EuroLite AKKU IP Flat Light 1 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. EuroLite Anleitungen
  4. Scheinwerfer
  5. AKKU IP Flat Light 1
  6. Bedienungsanleitung
EuroLite AKKU IP Flat Light 1 Bedienungsanleitung

EuroLite AKKU IP Flat Light 1 Bedienungsanleitung

Kabelloser outdoor-led-scheinwerfer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EuroLite AKKU IP Flat Light 1

Inhaltszusammenfassung für EuroLite AKKU IP Flat Light 1

  • Seite 2: Inhaltsverzeichnis

    OPERATION ..............................26 Stand-alone mode ............................26 Master/Slave operation ..........................26 Rechargeable Battery Operation ......................... 26 Control Board ............................... 27 EUROLITE IR-13 remote control ......................... 28 DMX-controlled operation ..........................29 QuickDMX ..............................29 Addressing ..............................30 DMX Protocol ............................... 31 CLEANING AND MAINTENANCE .........................

  • Seite 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für ein EUROLITE AKKU IP Flat Light 1 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

  • Seite 4: Hinweise Zu Akkus Und Batterien

    Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden am Netzteil oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau des Geräts entspricht der Schutzklasse III. Das Gerät darf nur mit dem mitgelieferten Netzteil aufgeladen werden.
  • Seite 5 Die Fernbedienung wird mit einer Knopfzelle vom Typ CR2032 betrieben. Der integrierte QuickDMX-Empfänger für den drahtlosen Empfang von DMX512-Signalen arbeitet im ISM- Band im Bereich 2,4 GHz und ist für den Betrieb in den EU- und EFTA-Staaten allgemein zugelassen und anmelde- und gebührenfrei.

  • Seite 6: Gerätebeschreibung

    Sie sie nur über offizielle Sammelstellen oder Sammelbehälter im Fachhandel. EU-Konformitätserklärung Hiermit erklärt Steinigke Showtechnic GmbH, dass dieses Gerät (EUROLITE AKKU IP Flat Light 1 cr, Artikel- Nummer 41700050) die grundlegenden Anforderungen und die übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG erfüllt. Die vollständige Konformitätserklärung ist unter www.steinigke.de verfügbar.

  • Seite 7: Geräteübersicht

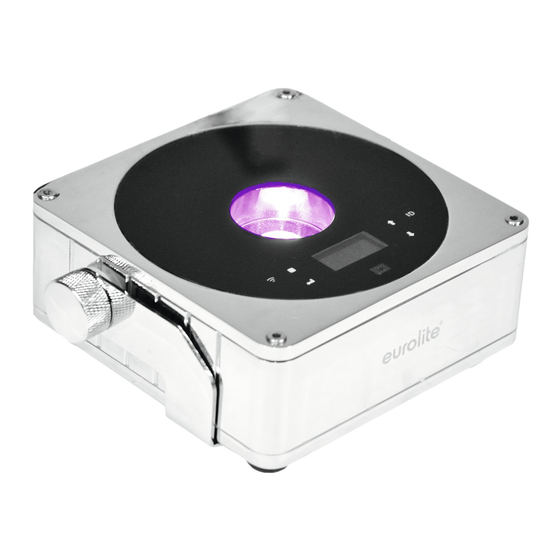

    Geräteübersicht (1) Gehäuse (2) Feststellschraube (3) Linse/LED (4) Montagebügel (5) Funktion QuickDMX Ein/Aus (6) Menu-Taste (7) Enter-Taste (8) Display (9) QuickDMX-Statusanzeige (10) Infrarotsensor für die Fernbedienung (11) Ladeanzeige (12) Down-Taste (13) Up-Taste (14) Taste ID, zum Ändern des Funkkanals und Koppeln der Geräte (15) Gehäuseschraube (16) Anschluss Ladenetzteil (17) Ein-/Ausschalter...

  • Seite 8: Installation

    INSTALLATION Montage Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing installiert werden. Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.

  • Seite 9: Bedienung

    UP, DOWN auswählen. Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus über das Control Board und die EUROLITE IR-13 Fernbedienung oder im DMX-gesteuerten Modus über einen handelsüblichen DMX- Controller und QuickDMX, mit einem geeigneten Funksender, drahtlos betrieben werden.

  • Seite 10: Akkubetrieb

    Die Statusanzeige zeigt den eingestellten Übertragungskanal. Kanal Farbe Grün Blau Gelb (Rot/Grün) Cyan (Grün/Blau) Magenta (Rot/Blau) Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte. Stellen Sie beim Master-Gerät den gewünschten Modus ein (alle außer Addr und SLAU). Stellen Sie bei allen Slave-Geräten den Slave-Modus (SL.AU) ein.

  • Seite 11: Control Board

    Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder der DMX-Kanal Modus auswählen. Drücken Sie die Menu-Taste, um das Hauptmenü aufzurufen. Durch MENU Drücken der Up/Down-Tasten können Sie sich im Hauptmenü bewegen.

  • Seite 12: Fernbedienung Eurolite Ir-13

    Um die Tastensperre zu deaktivieren, und den Zugriff auf die Menübefehle on/off zurückzugewinnen, drücken Sie die Tasten ENTER und DOWN gleichzeitig. Fernbedienung EUROLITE IR-13 Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. Zwischen der Fernbedienung und dem Sensor muss Sichtverbindung bestehen.

  • Seite 13: Dmx-Gesteuerter Betrieb

    DMX-gesteuerter Betrieb Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX- Kanal eine andere Belegung mit verschiedenen Eigenschaften. Die einzelnen DMX-Kanäle und ihre Eigenschaften sind unter DMX-Protokoll aufgeführt. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.

  • Seite 14: Adressierung Des Geräts

    Über das Control Board können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal, auf den das AKKU IP Flat Light 1 auf Signale vom Controller reagiert. Wenn Sie die Startadresse, im 10 Kanal-Modus, z. B. auf 11 definieren, belegt das AKKU IP Flat Light 1 die Steuerkanäle 11 bis 20.

  • Seite 15: Dmx-Protokoll

    Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, erscheint „d.001“ mit der definierten Startadresse auf dem Display. Werden keine Daten empfangen, erscheint „d001“ mit der definierten Startadresse. Die Meldung erscheint: -wenn der Drahtlos-Empfänger nicht am Drahtlos-Sender eingeloggt ist oder kein Drahtlos-DMX-Signal empfangen wird.
  • Seite 16 6-Kanal-Modus Steuerkanal 1 - Rot Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Rot (0=aus, 255=100% rot) Steuerkanal 2 - Grün Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Grün (0=aus, 255=100% grün) Steuerkanal 3 - Blau Decimal Hexad.
  • Seite 17 Steuerkanal 4 - Blau Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Blau (0=aus, 255=100% blau) Steuerkanal 5 - Weiß Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Weiß (0=aus, 255=100% weiß) Steuerkanal 6 - Strobe Decimal Hexad.
  • Seite 18 Steuerkanal 4 - Blau Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Blau (0=aus, 255=100% blau) Steuerkanal 5 - Weiß Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Weiß (0=aus, 255=100% weiß) Steuerkanal 6 - Strobe Decimal Hexad.

  • Seite 19: Reinigung Und Wartung

    Zubehör: EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE TPC-10 Klammer, schwarz Best.-Nr. 59006858 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310 EUROLITE Sicherungsseil A 3x600mm bis 5kg, schwarz Best.-Nr. 58010342 ROADINGER Flightcase 4x AKKU Flat Light 1 Best.-Nr. 31005123 EUROLITE QuickDMX Funksender Best.-Nr.

  • Seite 20: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE AKKU IP Flat Light 1. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.

  • Seite 21: Health Hazard

    The device falls under protection-class III. The device may only be recharged with the enclosed power unit. Always plug in the power unit last. The power plug must always be inserted without force. Make sure that the plug is connected properly with the outlet. If the device has been exposed to drastic temperature fluctuation (e.g.
  • Seite 22 Please take them to a special waste disposal or a collection container at your retailer. EU Declaration of Conformity Steinigke Showtechnic GmbH hereby declares that this product (EUROLITE AKKU IP Flat Light 1 cr, item number 41700050) is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC.

  • Seite 23: Description Of The Device

    • Integrated automatic charging of the battery with indicator • DMX-controlled operation or stand-alone operation with Master/Slave function • Controllable via EUROLITE IR-13 remote control; included in the delivery • 3, 4, 6, 8 or 10 DMX channels selectable • Functions: static colors, stepless RGBW color changing, internal programs, dimmer, strobe effect with variable speed, sound-control •...

  • Seite 24: Installation

    (16) Charger input (17) ON/OFF switch (18) Rubber foot (19) Hole for the clamp (20) Hole for the safety rope (21) Vent screw INSTALLATION Rigging The device can be placed directly on the stage floor or rigged in any orientation on a truss. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation!

  • Seite 25: Danger Of Fire

    The operator has to make sure that safety-relating and machine-technical installations are approved by a skilled person once a year. Procedure: The device should be installed outside areas where persons may walk by or be seated. IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to) calculating working load limits, installation material being used, and periodic safety inspection of all installation material and the device.

  • Seite 26: Operation

    MENU, ENTER, UP, DOWN. The device has two operating modes. It can be operated in stand-alone mode via the control board and the EUROLITE IR-13 remote control or in DMX-controlled mode via a standard DMX controller and QuickDMX with suitable wireless transmitter.

  • Seite 27: Control Board

    Control Board The Control Board offers several features: you can simply set the starting address, run the pre-programmed program or select a DMX channel mode. The main menu is accessed by pressing Menu. Browse through the MENU menu by pressing Up or Down. Press Enter in order to select the desired menu.

  • Seite 28: Eurolite Ir-13 Remote Control

    In order to deactivate or temporarily deactivate the keylock function, press the keys ENTER and DOWN at the same time. EUROLITE IR-13 remote control When actuating a button, always hold the remote control in the direction of the sensor. There must be visual connection between the remote control and the sensor.

  • Seite 29: Dmx-Controlled Operation

    Please note, the starting address depends upon which controller is being used. QuickDMX Connect the transmitter to the DMX controller. Set each transmitter and the AKKU IP Flat Light 1 into operation. Press the function switch to activate QuickDMX. The QuickDMX status indicator shortly flashes red, green and blue. Afterward, it lights permanently according to the selected transmission channel.

  • Seite 30: Addressing

    AKKU IP Flat Light 1 will respond to the controller. If you set, for example, the address in the 10 channel mode to channel 11, the AKKU IP Flat Light 1 will use the channel 11 to 20 for control.

  • Seite 31: Dmx Protocol

    After switching on, the device will automatically detect whether DMX 512 data is received or not. If the data is received, the display will show "d.001" with the actually set address. If there is no data received at the DMX-input, the display will show "d001" with the actually set address. This situation can occur if: - the wireless receiver is not logged in to the wireless transmitter or no wireless DMX signal is received.
  • Seite 32 6 channel mode Control-channel 1 - Red Decimal Hexad. Percentage S/F Feature 0 255 00 FF 0% 100% Red (0=off, 255=100% red) Control-channel 2 - Green Decimal Hexad. Percentage S/F Feature 0 255 00 FF 0% 100% Green (0=off, 255=100% green) Control-channel 3 - Blue Decimal Hexad.
  • Seite 33 Control-channel 4 - Blue Decimal Hexad. Percentage S/F Feature 0 255 00 FF 0% 100% Blue (0=off, 255=100% blue) Control-channel 5 - White Decimal Hexad. Percentage S/F Feature 0 255 00 FF 0% 100% White (0=off, 255=100% white) Control-channel 6 - Strobe Decimal Hexad.
  • Seite 34 Control-channel 4 - Blue Decimal Hexad. Percentage S/F Feature 0 255 00 FF 0% 100% Blue (0=off, 255=100% blue) Control-channel 5 - White Decimal Hexad. Percentage S/F Feature 0 255 00 FF 0% 100% White (0=off, 255=100% white) Control-channel 6 - Strobe Decimal Hexad.

  • Seite 35: Cleaning And Maintenance

    EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE TPC-10 Coupler, black No. 59006858 EUROLITE Safety Bond A 3x600mm up to 5kg, silver No. 58010310 EUROLITE Safety Bond A 3x600mm up to 5kg, black No. 58010342 ROADINGER Flightcase 4x AKKU Flat Light 1 No.
  • Seite 36 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00108467 Version 1.0 Publ. 23/05/2017...
