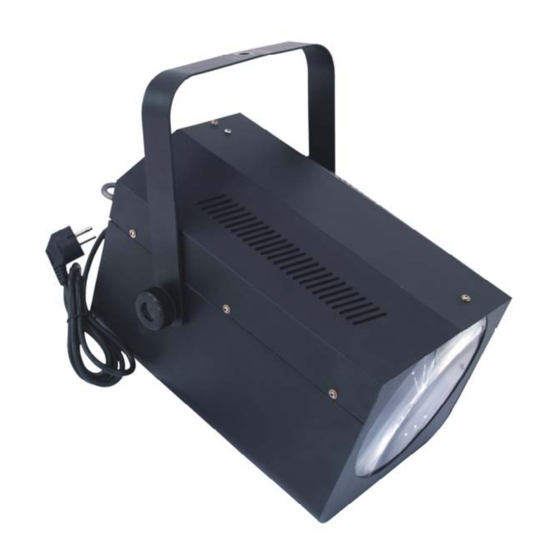

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED MAT-192 DMX Lighting Effect © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
CLEANING AND MAINTENANCE ......................... 24 Replacing the fuse ............................24 TECHNICAL SPECIFICATIONS........................24 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/25 00031787.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE LED MAT-192 DMX entschieden haben Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch.
-
Seite 5: Bestimmungsgemäße Verwendung
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben. -
Seite 6: Installation
Der Projektor ist immer mit einem geeigneten Sicherheitsfangseil zu sichern. Die maximale Umgebungstemperatur T = 45° C darf niemals überschritten werden. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung! Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. - Seite 7 Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen. Das Gerät muss außerhalb des Handbereichs von Personen installiert werden. Wenn das Gerät von der Decke oder hochliegenden Trägern etc.
-
Seite 8: Anschluss An Den Dmx-512 Controller
Anschluss an den DMX-512 Controller Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten muss mit einem zweipoligen geschirmten Kabel erfolgen. -
Seite 9: Bedienung
BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt die EUROLITE LED MAT- 192 DMX den Betrieb auf und das LCD Display leuchtet auf. Das Gerät hat zwei Betriebsarten. Es kann entweder manuell oder über die IR Fernbedienung betrieben werden. - Seite 10 IR Fernbedienung Betrieb: Drücken Sie die SELECT PROG Taste. Das Display zeigt „PrXX“ an. Das gewünschte Programm kann jeweils mit den UP oder DOWN Tasten gewählt werden. (Pr01 – Pr17). Drücken Sie die SPEED Taste und das Display zeigt „SXXX“ an. Die gewünschte Geschwindigkeit kann mit den UP oder DOWN Tasten gewählt werden, von S001 –...
-
Seite 11: Auto Mode
Adressierung nicht erfolgreich ist, dann zeigt das Display „FAIL“ und die Adresse muss neu eingegeben werden. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie die LED MAT-192 DMX über Ihren Controller ansteuern. Bitte beachten Sie: Wenn im DMX Modus keine Daten empfangen werden, blinkt der Punkt in „D.XXX“ kontinuierlich, um Sie daran zu erinnern das MDX Signal wieder anzubringen. -
Seite 12: Dmx-Protokoll
DMX-Protokoll Kanal 1 Kanal 2 Kanal 3 DMX Wert: Funktion: Speed Flash 000 – 012 no use no use 013 – 025 Satz Erstellungs-Programm 026 – 038 Programm 2 039 – 051 Programm 3 052 – 064 Programm 4 065 – 077 Programm 5 078 –... -
Seite 13: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. - Seite 14 Zubehör: Best.-Nr.: EUROLITE TH-50H Theaterhaken f.50mm Rohr 58000653 EUROLITE TH-90 Theaterhaken für 50mm Rohr 58000720 EUROLITE TH-100 Theaterhaken max. 200kg 58000730 EUROLITE TH-200 Theaterhaken max. 200kg 58000740 Sicherheits-Fangseil 400x3mm bis 10kg 58010120 Sicherheits-Fangseil 400x3mm bis 10kg, schwarz 58010122 Sicherheits-Fangseil 900x3mm bis 10kg...
-
Seite 15: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED MAT-192 DMX. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Seite 16 This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. Important: Damages caused by the disregard of this user manual are not subject to warranty.
-
Seite 17: Health Hazard
HEALTH HAZARD! Never look directly into the light source, as sensitive persons may suffer an epileptic shock (especially meant for epileptics)! Keep away children and amateurs! Never leave this device running unattended. OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. -
Seite 18: Installation
Please use the original packaging if the device is to be transported. Make sure that you pack the device in the original state. Please consider that unauthorized modifications on the device are forbidden due to safety reasons! Never remove the serial barcode from the device as this would make the guarantee void. If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. -
Seite 19: Danger Of Fire
DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. Mount the device to your trussing system using an appropriate clamp. For overhead use, always install an appropriate safety bond. You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56926, shackles complying with DIN EN 1677-1 and BGV C1 carbines. -
Seite 20: Connection With The Mains
30 mA. OPERATION After you connected the effect to the mains, the EUROLITE LED MAT-192 DMX starts running and the display lights up. This unit has two operating modes. It can be run manually or via the IR remote control. - Seite 21 For Pr01: Press the SET UP button once. The display shows „rdXX“. The desired sentence can be selected with the UP or DOWN buttons. rd01 – rd10 are the internal sentences the device offers: Happy Birthday ~ Merry Cristmas ~ Happy Holidays ~ Happy Halloween ~ Happy Hanukkah ~ Happy Thanksgiving ~ Last Call ~ Party!! ~ Drink Specials;...
-
Seite 22: Auto Mode
DMX MODE The display allows you to assign the DMX fixture address, which is defined as the first channel from which the LED MAT-192 DMX will respond to the controller. LED Display Operation: Press the MODE button in order to choose DMX Mode. The display shows „dXXX“. The desired DMX addresses can be selected with the UP or DOWN buttons from d001 –... -
Seite 23: Dmx-Protocol
„FAIL“ and the address must be entered again. Controlling: After having addressed the LED MAT-192 DMX, you may now start operating it via your lighting controller. Note: If there is no data received in DMX Mode, the period in „D.XXX“ blinks continually to remind you to connect the DMX signal. -
Seite 24: Cleaning And Maintenance
In order to turn the device off with the IR remote control after use, please press the BLACK OUT button. After switching the device on again, it will continue with the same program it was processing when switched off. CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. -
Seite 25: Accessories
Accessories: EUROLITE TH-50H theatre-hook f.50mm pipe 58000653 EUROLITE TH-90 theatre-hook for 50mm pipe 58000720 EUROLITE TH-100 theatre-hook max. 200kg 58000730 EUROLITE TH-200 theatre-hook max. 200kg 58000740 Safety-rope 400x3mm up to 10kg 58010120 Safety-rope 400x3mm up to 10kg, black 58010122 Safety-rope 900x3mm up to 10kg...
