Diese Bedienungsanleitung gilt für die Artikelnummern: /This user manual is valid for the article numbers: 51786072, 51786073 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/28... -
Seite 3: Einführung
BEDIENUNGSANLEITUNG LED TMH-S60 Moving Head Spot GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen kopfbewegten LED-Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. - Seite 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 65°C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen. •...
-
Seite 6: Gerätebeschreibung

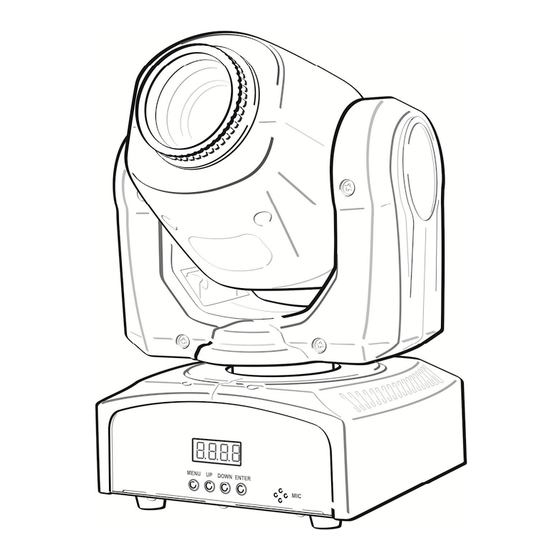

GERÄTEBESCHREIBUNG (1) Gerätekopf (2) Manueller Fokus (3) Linse/LED (4) Gerätearm (5) Base (6) Gummifuß (7) LED-Display (8) Menu-Taste (9) Up-Taste (10) Down-Taste (11) Enter-Taste (12) Mikrofon 9 10 (13) Sicherungshalter (14) USB-Anschluss für QuickDMX-Empfänger (15) Netzanschluss (16) DMX-Eingang (17) DMX-Ausgang (18) Lüftungsgitter 6/28 00143841, Version 1.1... -
Seite 7: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Seite 8: Einsetzen/Austauschen Von Gobos
Einsetzen/Austauschen von Gobos LEBENSGEFAHR! Gobos nur bei ausgeschaltetem Gerät austauschen Netzstecker ziehen! Wenn Sie andere Formen und Muster als die Standard-Gobos verwenden möchten, oder Gobos ausgetauscht werden sollen, gehen Sie wie folgt vor: Die zu öffnende Seite des Gerätekopfes ist mit einem Punkt gekennzeichnet. 1. -
Seite 9: Anschlüsse
ANSCHLÜSSE Anschluss an den DMX512-Controller / Verbindung Gerät – Gerät Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt die Bedienungs- anleitung des verwendeten Controllers beachten. -
Seite 10: Anschluss Ans Netz
Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. Für besseren Bedienkomfort verwenden Sie eine schaltbare Steckdose. Standalone-Betrieb Das Gerät lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den LED TMH-S60 vom Controller und rufen Sie das vorprogrammierte Programm auf. Bitte beachten Sie weitere Hinweise unter Menüstruktur. - Seite 11 Hauptmenü Untermenü Funktion Addr A001~ A512 Einstellen der DMX-Startadresse CHnd 10 CH/ 12 CH Auswählen des DMX-Kanal-Modus SLnd MAST/SL 1/SL 2 Master-/Slave-Einstellung SHnd SH0/SH1/SH2/SH3 Auto Programm SH0 – SH3 Soud On/oFF Musiksteuerung SEnS 0 - 100 Mikrofonempfindlichkeit blnd blAC/Auto/Soun/HoLd Auto-Modus wenn kein DMX ON / OFF Display-Abschaltung dISP...
-
Seite 12: Dmx-Betrieb
DMX-Betrieb DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 12 Steuerkanäle. Es kann aber auch in einen Modus mit 10 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DMX-Startadresse eingestellt werden. - Seite 13 Gelb + Hellblau Hellblau Hellblau + Orange Orange Orange + Rosenrot Rosenrot Rosenrot + Weiß Rainboweffekt gegen den Uhrzeigersinn mit abnehmender Geschwindigkeit Stopp Rainboweffekt im Uhrzeigersinn mit zunehmender Geschwindigkeit Rotierendes Goborad, Gobo Shake Offen Gobo 1 Gobo 2 Gobo 3 Gobo 4 Gobo 5 Gobo 6...
-
Seite 14: Reinigung Und Wartung
REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linse sollte sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. -
Seite 15: Technische Daten
Höhe: 24,0 cm Gewicht: 3,45 kg Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil UNV-5 3x600mm bis 5kg sil Best.-Nr. 58010372 ROADINGER Flightcase 4x LED TMH-13/17/S30/W36 Best.-Nr. 31005185 EUROLITE DMX Kabel XLR 3pol 3m sw Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m sw Neutrik Best.-Nr. -
Seite 16: Introduction
USER MANUAL LED TMH-S60 Moving Head Spot DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture. -
Seite 17: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is an LED moving-head lighting effect for creating decorative effects. This device is designed for professional use in the field of event technology, e.g. - Seite 18 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 65°C during use. Avoid contact by persons and materials. •...
-
Seite 19: Description Of The Device
DESCRIPTION OF THE DEVICE (1) Device head (2) Manual focus (3) Lens/LED (4) Yoke (5) Base (6) Rubber foot (7) LED display (8) Menu button (9) Up button (10) Down button (11) Enter button (12) Microphone 9 10 (13) Fuseholder (14) USB port for QuickDMX receiver (15) Power input (16) DMX input... -
Seite 20: Installation
INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. (1) Omega brackets (2) Coupler (3) Safety bond... -
Seite 21: Inserting/Exchanging Gobos
Inserting/Exchanging gobos DANGER! Install the gobos with the device switched off only. Unplug from mains before! If you wish to use other forms and patterns as the standard-gobos, or if gobos are to be exchanged, please follow the instructions below: The side of the device head to be opened is marked with a dot. -
Seite 22: Connections
CONNECTIONS DMX512 connection / connection between fixtures The wires must not come into contact with each other; otherwise the fixtures will not work at all, or will not work properly. Please note the starting address depends upon which controller is being used. DMX512 control A DMX512 data link is required in order to control the device via DMX. -
Seite 23: Connection To The Mains
Stand-alone operation In stand-alone mode, the LED TMH-S60 can be used without controller. Disconnect the LED TMH-S60 from the controller and call up the internal program. Please refer to the instructions under Menu structure. Master/Slave operation The master/slave operation enables that several devices can be synchronized and controlled by one master device. - Seite 24 Main menu Sub menu Function Addr A001 ~ A512 DMX address setting CHnd 10 CH/ 12 CH DMX channel mode SLnd MAST/SL 1/SL 2 Master/Slave setting SHnd SH0/SH1/SH2/SH3 Auto program SH0 – SH3 Soud On/oFF Music control SEnS 0 - 100 Mic sensitivity blnd blAC/Auto/Soun/HoLd...
-
Seite 25: Dmx Operation
DMX operation Setting the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 12 control channels. However, it can also be switched to a mode with 10 channels if different functions are required. To be able to operate the device with a DMX controller, the DMX starting address must be set. - Seite 26 Light blue Light blue + Orange Orange Orange + Rose red Rose red Rose red + White Rainbow effect counter-clockwise with decreasing speed Stop Rainbow effect clockwise with increasing speed Rotating gobo-wheel, gobo shake Open Gobo 1 Gobo 2 Gobo 3 Gobo 4 Gobo 5 Gobo 6...
-
Seite 27: Cleaning And Maintenance
CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lens, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth. -
Seite 28: Technical Specifications
No. 50883101 EUROLITE Gobo Set B 13,8/11mm No. 50883103 All information is subject to change without prior notice. © 08.11.2022 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany 00143841 Version 1.1 Publ. 08/11/2022 28/28 00143841, Version 1.1...
