- Seite 1 PST-10 QCL Spot Bedienungsanleitung User Manual LED PST-10 QCL Spot LED-Pinspot mit COB-LED und DMX-Steuerung sowie IR Fernbedienung LED pinspot with COB LED and DMX control as well as IR remote control STAND MASTER REMOTE RGBW STROBE ALONE SLAVE CONTROL 4°...
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51916152 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/32 00132514, Version 1.0... -
Seite 3: Einführung

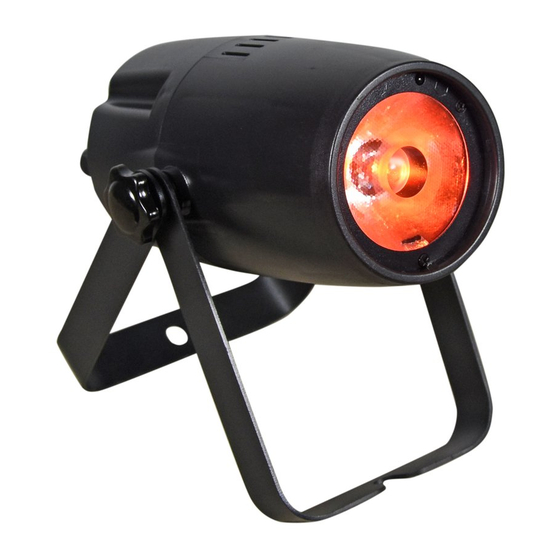

LED-Pinspot mit COB-LED und DMX-Steuerung, sowie IR Fernbedienung Ausgestattet mit 1 x 10-W-COB-LED, 4in1 QCL ermöglicht homogene RGBW-Farbmischung • Auto-, Sound-, Master/Slave- und DMX-Modus • Bequeme Fernsteuerung per mitgelieferter IR-Fernbedienung EUROLITE IR-7 • Musiksteuerung über eingebautes Mikrofon mit einstellbarer Mikrofonempfindlichkeit • Integrierte Showprogramme im Auto- und Soundmodus •... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED-Spot, mit dem sich dekorative Lichteffekte erzeugen lassen. - Seite 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 50 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
-
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG (1) Feststellschraube (7) DMX-Eingang (2) Infrarotsensor für die Fernbedienung (8) Display mit Bedientasten (3) 10-W-RGBW-LED (COB) (9) DMX-Ausgang (4) Montage- und Standbügel (10) Mikrofon (5) Sicherung (11) Netzanschluss (6) Fangseilöse 6/32 00132514, Version 1.0... -
Seite 7: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Seite 8: Dmx512-Ansteuerung
DMX512-ANSTEUERUNG Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 10 Startadresse 19 DMX-Controller Program Chase32 Step100 Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. -
Seite 9: Bedienung
Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR-7 oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden. -
Seite 10: Standalone-Betrieb
Standalone-Betrieb Farbvoreinstellungen Im Modus Stat strahlt das Gerät konstant in einer von 19 vorgegebenen Farben. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Stat anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie mit den Tasten UP und DOWN die gewünschte Farbe. Bestätigen Sie mit der Taste ENTER. Automatikbetrieb Im Automatikbetrieb stehen 9 verschiedene Showprogramme zur Verfügung die mit einer einstellbaren Geschwindigkeit ablaufen. -
Seite 11: Fernbedienung Ir
Master/Slave-Betrieb mit mehreren Geräten Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden. Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Drücken Sie dazu die Taste MENU so oft, bis das Display SLAV anzeigt. -
Seite 12: Dmx-Gesteuerter Betrieb
DMX-gesteuerter Betrieb Anzahl der DMX-Kanäle und DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 9 Steuerkanäle. Es kann aber auch in einen Modus mit 3, 4, 5 oder 6 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden. - Seite 13 120 – 129 Hellgrün 130 – 139 Orange 140 – 149 Strohgelb 150 – 159 Lavendel 160 – 169 Hellblau 170 – 179 Dunkelblau 180 – 189 Pink 190 – 255 Alle an 000 – 009 Keine Funktion 010 – 019 Auto-Programm 1 020 –...
- Seite 14 9-Kanal-Modus Kanal Wert Funktion CH 1 Gesamthelligkeit 0 – 100% 000 – 255 Master-Dimmer CH 2 000 – 009 Keine Funktion Strobe-Effekt 010 – 255 Strobe mit zunehmender Geschwindigkeit 0-100% CH 3 000 – 255 Rot, zunehmende Intensität 0 – 100% CH 4 000 –...
-
Seite 15: Reinigung Und Wartung
REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. -
Seite 16: Technische Daten
(mitgeliefert) 163 mm 202 mm Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310 EUROLITE DMX Kabel XLR 3pol 5m schwarz Best.-Nr. 3022785K PSSO DMX Kabel XLR 3pol 5m schwarz Neutrik Best.-Nr. 30227812 EUROLITE IR-7 Fernbedienung Best.-Nr. -
Seite 17: Introduction
Equipped with 1 x 10 W COB LED, 4in1 QCL provide for an exquisite RGBW color mix • (homogeneous color mix) Auto, music, master/slave and DMX mode • Convenient wireless control via included IR remote control EUROLITE IR-7 • Sound-control via built-in microphone with adjustable microphone sensitivity • Built-in auto and music show programs •... -
Seite 18: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • This device is an LED spot for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g. - Seite 19 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 50°C during use. Avoid contact by persons and materials. •...
-
Seite 20: Decription Of The Device
DECRIPTION OF THE DEVICE (1) Fixation screw (7) DMX input (2) Infrared sensor for the remote control (8) Display with operations buttons (3) 10 W RGBW LED (COB) (9) DMX output (4) Mounting and stand bracket (10) Microphone (5) Fuse (11) Power input (6) Safety eyelet 20/32... -
Seite 21: Installation
INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be placed on the floor by unfolding the brackets or fastened to a truss or similar rigging structure. -
Seite 22: Dmx512 Control
DMX512 CONTROL Device 1 Device 2 Device 3 Start Address 1 Start Address 10 Start Address 19 DMX Controller Program Chase32 Step100 A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection. -
Seite 23: Operation
All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board and the EUROLITE IR-7 remote control or in DMX-controlled mode via any commercial DMX controller. -
Seite 24: Stand-Alone Mode
Stand-alone mode Preset colors In the Stat mode the device will constantly emit one of 19 preset colors. Press the MENU button so many times until Stat is indicated in the display. Confirm with the ENTER button. Use the buttons UP and DOWN to adjust the desired color. Confirm with the ENTER button. Automatic mode In automatic mode, 9 show programs are available that run at an adjustable speed. -
Seite 25: Remote Control Ir
Interconnecting several devices (master/slave operation) Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled with the master unit without the need for a DMX controller. The devices must be set to the corresponding operating modes. -
Seite 26: Dmx Controlled Operation
DMX controlled operation Setting the number of DMX channels and the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 9 control channels. However, it can also be switched to a mode with 3, 4, 5, or 6 channels if different functions are required. Tobe able to operate the device with a DMX controller, the DMX starting address must be set. - Seite 27 110 – 119 Turquoise 120 – 129 Light green 130 – 139 Orange 140 – 149 Straw 150 – 159 Lavender 160 – 169 Light blue 170 – 179 Dark blue 180 – 189 Pink 190 – 255 All on 000 –...
- Seite 28 9-channel mode Channel Value Function CH 1 000 – 255 Total brightness 0-100 % Master dimmer CH 2 000 – 009 No function Strobe effect 010 – 255 Strobe with increasing speed 0-100% CH 3 000 – 255 Red, increasing intensity 0 – 100% CH 4 000 –...
-
Seite 29: Cleaning And Maintenance
CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth. -
Seite 30: Technical Specifications
163 mm 202 mm Accessories EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond A 3x600mm up to 5kg, silver No. 58010310 EUROLITE DMX cable XLR 3pin 5m bk No. 3022785K PSSO DMX cable XLR 3pin 5m bk Neutrik No. 30227812 EUROLITE IR-7 Remote Control No. - Seite 32 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00113808 Version 1.0 Publ. 22/02/2021...
