Assemblage

Montant 2x
Support de montant 2x
Vis M6x12 4x

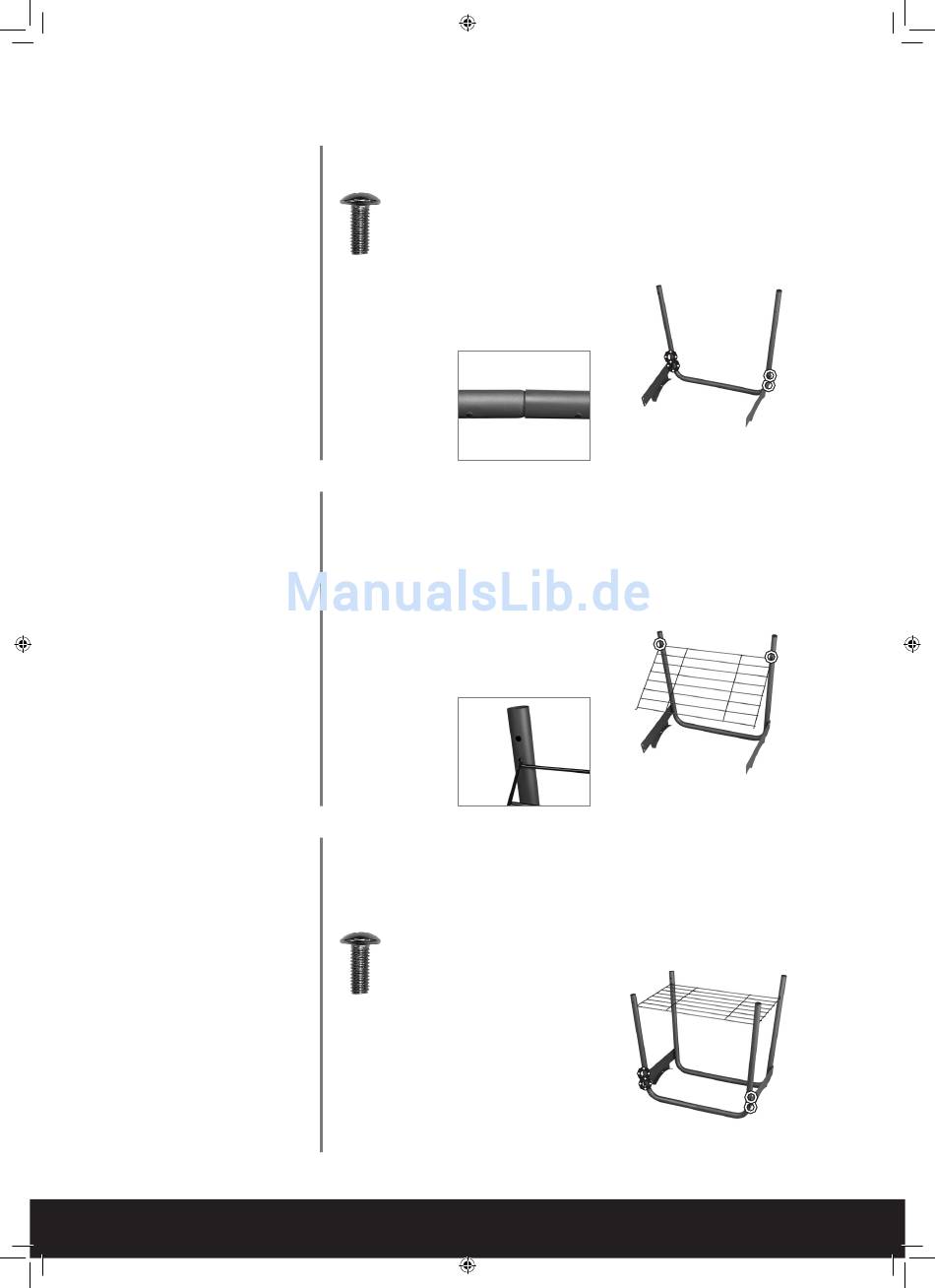

Connecter les deux montants de
sorte que les écrous à rivet soient
orientés vers l'intérieur et que le
montant le plus court soit à gauche.
Fixer les deux montants de pied
sur les montants en utilisant 4 vis
M6x12 mais sans les serrer en
Les sections rondes des supports
de montant sont orientés vers le bas
et vers l'intérieur.
Tablette inférieure 1x
Faire glisser la tablette inférieure
dans les petits trous des montants.
Les extrémités de la tablette à
bouton doivent être dirigées vers le
Montant 2x
Vis M6x12 4x
Connecter les montants restants de
sorte que les écrous à rivet soient
orientés vers l'intérieur et que le
montant le plus court soit à gauche.
Faire glisser les extrémités de
tablette inférieure dans les petits
trous des montants.
Fixer les deux montants de pied
sur les montants en utilisant 4 vis
M6x12 mais sans les serrer en
24 | FRANÇAIS
1
4x
M6x12
totalité.
2
haut.
3
4x
M6x12
totalité.
