Tenneker TC-Barrel II Gebrauchsanweisung Seite 25

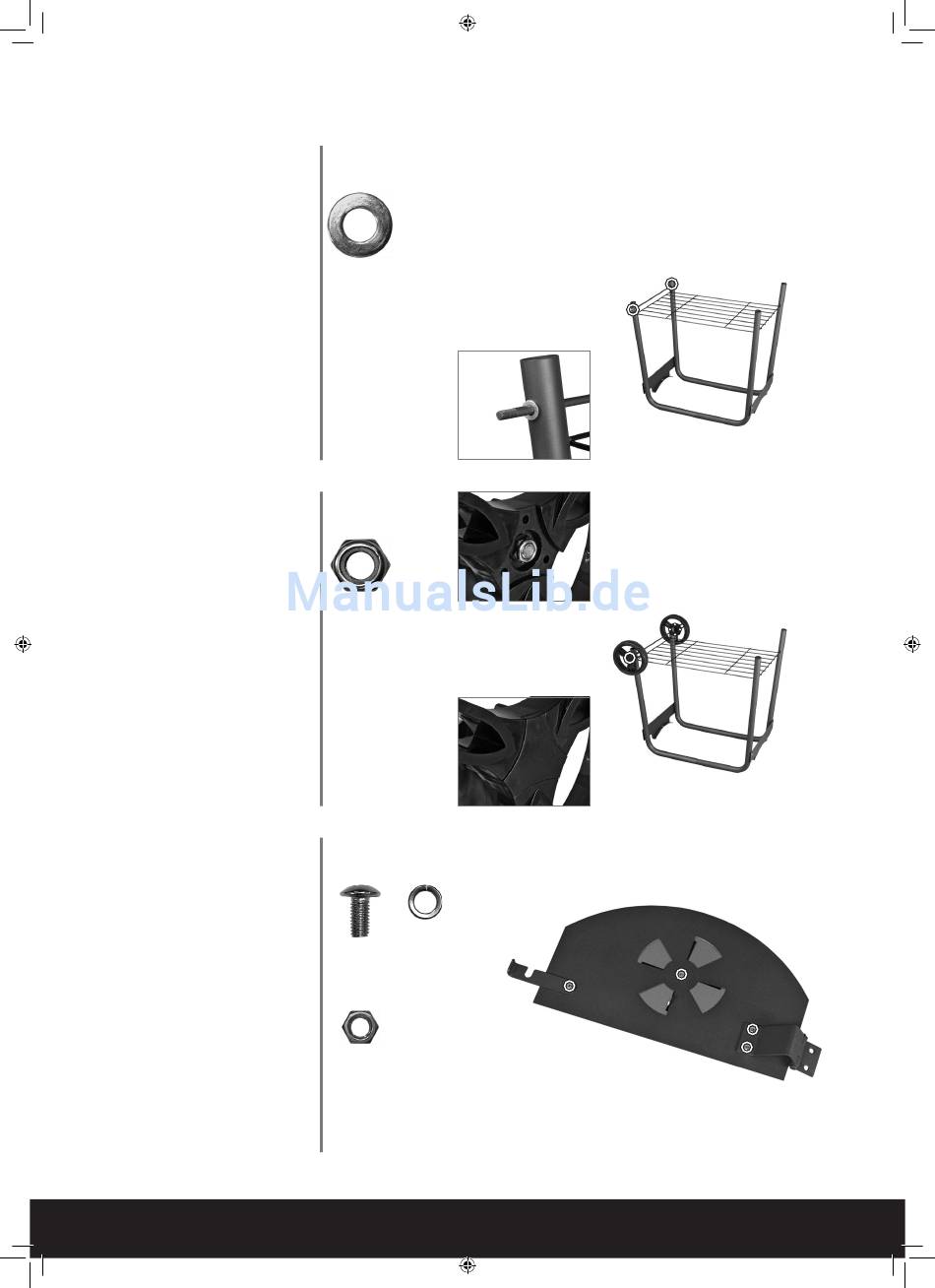

Axe des roues 1x
Rondelle 2x
Faire glisser l'axe des roues à tra-
vers les trous sur les montants plus
courts et mettre en place 1 rondelle
de chaque côté.
Roue 2x
Cache-roue 2x
Écrou autobloquant M8 2x
Fixer les deux roues sur l'essieu de
roue en utilisant 2 écrous autoblo-
quants M8.
Serrer les écrous autobloquants
jusqu'à ce qu'ils soient arasants
avec l'essieu.
Fixer ensuite les recouvrements de
roues sur les roues.
L'assemblage du chariot est ter-
miné, le mettre en position verticale
et de côté.
Porte du cendrier 1x
Verrou de porte du cendrier 1x
Charnière de porte du cendrier 1x
Ventilation 1x
Vis M5x10 4x
Rondelle élastique 4x
Écrou M5 4x
Fixer le verrou de porte de cendrier,
la charnière de porte de cendrier et
la ventilation à la porte de cendrier
comme illustré en utilisant 4 vis
M5x10, 4 rondelles et 4 écrous M5.
L'assemblage de la porte de cen-
drier est terminé, la mettre de côté.
4
2x
Rondelle
5
2x
Écrou
6
4x 4x
M5x10 Rondelle
4x
Écrou
FRANÇAIS | 25
