Tenneker TC-Barrel II Gebrauchsanweisung Seite 11

Radachse 1x
Unterlegscheibe 2x

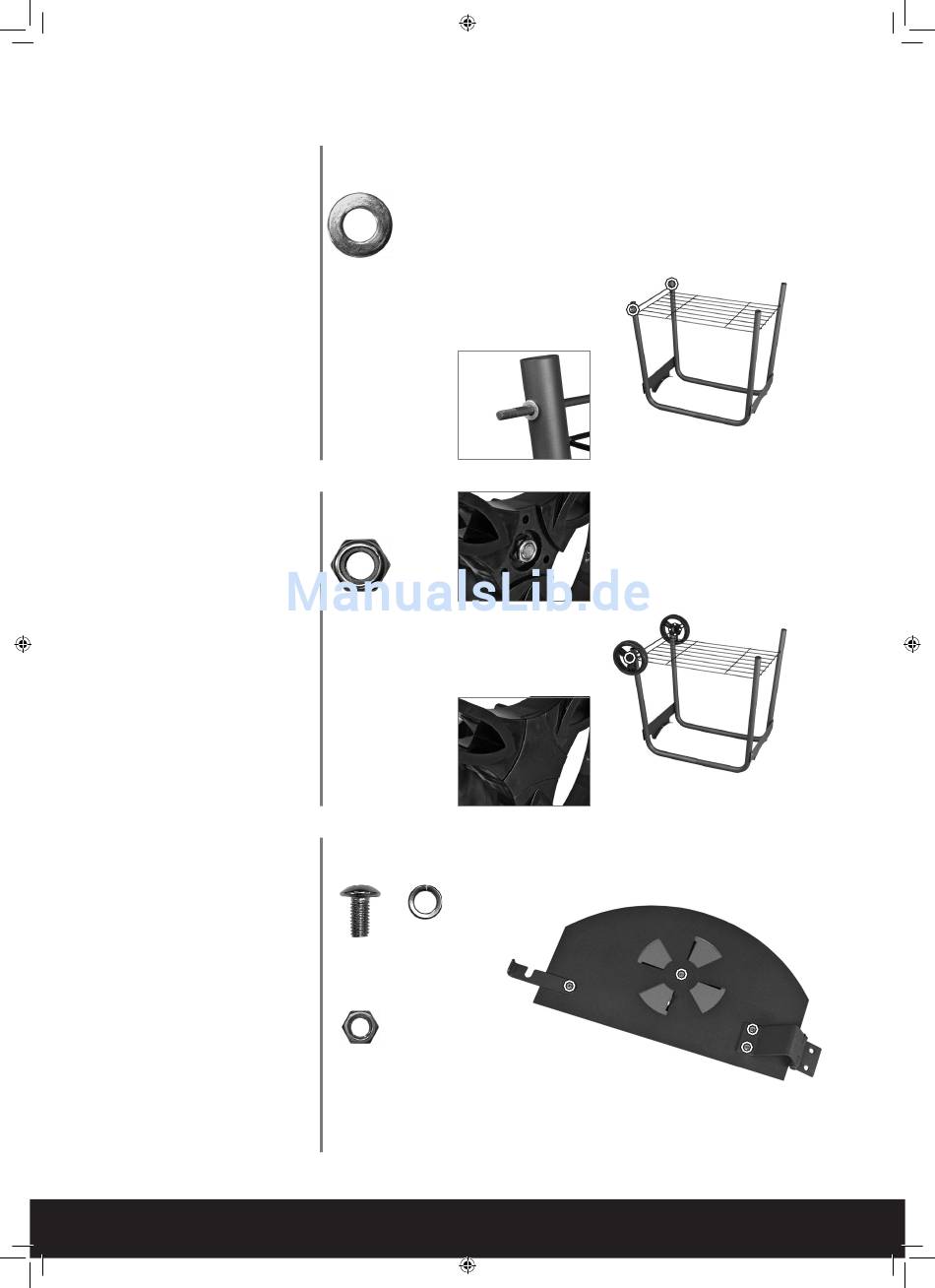

Die Radachse durch die Bohrungen
in den kürzeren Stützbeinen schie-
ben und an beiden Seiten jeweils 1
Unterlegscheibe anbringen.
Rad 2x
Radkappe 2x
Selbstsichernde Mutter M8 2x
Die zwei Räder an der Radachse
anbringen und mit den 2 selbstsi-
chernden Muttern M8 sichern.
Die selbstsichernden Muttern so-
weit anziehen, bis sie bündig mit der
Achse sind.
Anschließend die Radblenden an die
Räder montieren.
Die Grillwagengruppe ist fertig;
stellen Sie diese nun in aufrechter
Position beiseite.
Ascheklappe 1x
Ascheklappenriegel 1x
Ascheklappenscharnier 1x
Lüftungsscheibe 1x
Schraube M5x10 4x
Federscheibe 4x
Mutter M5 4x
Die Ascheklappe aus dem Asche-
klappenriegel, dem Ascheklappen-
scharnier und der Lüftungsschei-
be wie abgebildet mit Hilfe der
4 Schrauben M5x10, 4 Federscheiben
und 4 Muttern M5 zusammenbauen.
Die Ascheklappengruppe ist fertig;
legen Sie sie beiseite.
4
2x
Scheibe
5
2x
Mutter
6
4x 4x
M5x10 Scheibe
4x
Mutter
DEUTSCH | 11
